自动化生产用出料装置

大学仕 2020-07-09 11:38

0点赞 332浏览

摘要：

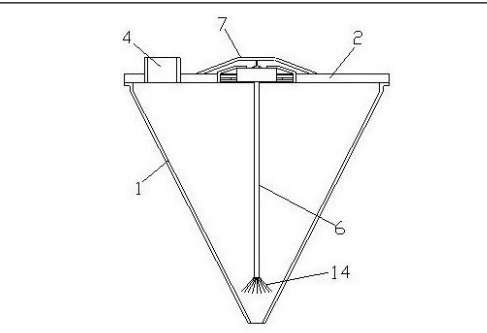

本实用新型公开一种自动化生产用出料装置，包括圆锥料斗、盖体和振动器，所述圆锥料斗和盖体螺栓连接，所述盖体上设置有进料管和安装口，所述安装口上设置有用于与振动器连接的橡胶连接件，所述盖体和振动器均与橡胶连接件固定连接，所述振动器通过橡胶连接件悬在安装口中部。

所述振动器上设置有插入圆锥料斗内并用于与圆锥料斗内的物料接触的传动棒，所述传动棒与振动器固定连接，所述盖体上设置有提手，所述提手位于安装口的正上方，所述提手与盖体固定连接，所述提手上设置有吊绳，所述吊绳一端与提手捆绑设置，所述振动器上设置有连接环，该自动化生产用出料装置物料可以更好的流出并且难以出现物料卡住的情况。

技术领域：

本实用新型涉及一种自动化生产用出料装置。

背景技术：

料斗的结构形式最常用的有螺旋槽的圆柱形料斗和圆锥形料斗两种。作为自动化生产输送系统中的辅助设备，起着衔接与协调起重机和带式输送机系统的作用。然而目前的料斗中存储颗粒状的物料时，物料出料的时候只受到重力的作用，落料效果一般甚至落料有可能存在卡住，有必要进行改进。

发明内容：

所述振动器侧面设置有连接片，橡胶连接件包含有与安装壁螺栓连接的环形第一连接部、用于与振动器上的连接片螺栓连接的环形第二连接部和用于与振动器上表面粘合的条状第三连接部，橡胶连接件与振动器具有多个的连接点，连接稳定性好。

所述传动棒末端设置有弹簧钢丝，所述弹簧钢丝与传动棒固定连接，所述弹簧钢丝设置有一个以上，所述弹簧钢丝呈倾斜设置，所述弹簧钢丝呈环形阵列分布并构成锥形，通过设置有弹簧钢丝，有利于将振动能传递到圆锥料斗内部的物料上，同时可以起到缓冲的作用，防止传动棒直接撞击到圆锥料斗的内壁而造成较大的噪音甚至导致传动棒损坏。所述传动棒的末端位于圆锥料斗出料口的正上方。

本实用新型的有益效果为：

通过设置有振动器并且在振动器上设置有插入圆锥料斗内，并用于与圆锥料斗内的物料接触的传动棒，可以有效的使得圆锥料斗内的物料受到振动能的作用，使得物料除了受到重力的作用，还受到振动能的影响，物料可以更好的流出圆锥料斗，并且难以出现物料卡住的情况，同时采用了橡胶连接件与振动器连接，可以有效的减少振动能传递到圆锥料斗上，此外传动棒为中空设置，通过采用了中空的设计，可以有效的降低橡胶连接件的负担，有利于提升结构的稳定性。
