五金加工用自动化喷漆装置

大学仕 2020-06-20 11:18

0点赞 377浏览

摘要:

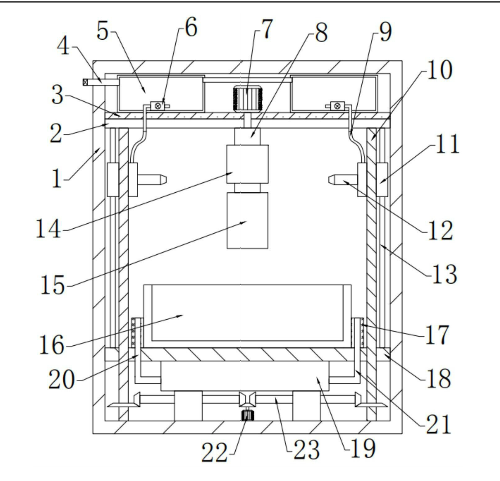

本发明涉及五金加工技术领域，具体是一种五金加工用自动化喷漆装置，包括壳体，壳体内侧设置有隔板，隔板顶部螺栓连接设置有第一电机，第一电机下侧输出端与设置在隔板下侧的夹具连接，夹具左右两侧均设置有喷漆机构，夹具下侧设置有与壳体固定连接的固定板，固定板下侧设置有烘干机构。

本发明通过设置烘干机构，可以将壳体内的空气加热，加速空气流动，实现油漆快速干燥，通过设置若干吸水层，可以吸收油漆烘干过程中所产生的水汽，保证油漆的烘干效果，提高烘干效率，通过设置第一夹板和第二夹板，可以利用第一伸缩杆和第二伸缩杆的伸缩，实现对不同形状五金件的固定，使各类型的五金件均能得到有效的喷漆。

技术领域:

本发明涉及五金加工技术领域,具体是一种五金加工用自动化喷漆装置。

背景技术:

五金工具在我们生活中的使用是非常普遍的，往往会涉及到表面的耐磨性、耐腐蚀性能功能要求，为了能提高五金制品的利用率，做好五金制品表面的防护工作是相当重要的，目前五金厂在生产大件的五金成品时候都采用了喷漆加工，通过喷漆加工使五金件避免生锈。

目前的五金喷漆装置，不能够直接给五金件上的油漆进行烘干，这样会直接影响五金件的喷漆效果，降低了五金件的产品质量。因此针对以上现状，迫切需要开发一种五金加工用自动化喷漆装置，以克服当前实际应用中的不足。

为实现上述目的，本发明提供如下技术方案：

所述固定板顶部设置有回收箱。所述回收箱左右两侧设置有与固定板固定连接的卡块，所述固定板下侧设置有烘干机构。所述烘干机构包括进气管、烘干箱和出气管，所述烘干箱设置在固定板下侧，所述烘干箱底端与壳体之间固定连接设置有支撑块，所述烘干箱左侧固定连接设置有进气管，所述进气管另一端穿过固定板与设置在回收箱左侧的卡块固定连接，所述烘干箱右侧固定连接设置有出气管，所述出气管与设置在回收箱右侧的卡块固定连接。
