MEMS麦克风的自动化测试上下料结构

大学仕 2020-05-12 16:16

0点赞 603浏览

摘要：

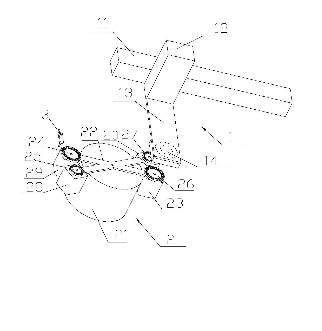

本实用新型提供一种MEMS麦克风的自动化测试上下料结构，包括旋转平台和吸料结构，旋转平台包括旋转底座和对称分布设置的两组料盘，两组料盘通过平台支架对称设置在旋转底座上，两组料盘为两组外圈料盘和内圈料盘，平台支架由两个不同长度的固定轴组成，外圈料盘分别设置在平台支架的一个固定轴的两端，内圈料盘分别设置在平台支架另外一个固定轴的两端，吸料结构包括吸料平移轴、吸料上下轴、吸头模组连接件以及设置在吸头模组连接件上的中转吸头模组，在中转吸头模组上设置有两圈吸头，两圈吸头与内圈料盘和外圈料盘相适配。利用本实用新型，能够解决目前MEMS麦克风上料以及下料时不能满足探针卡工装的内外圈排布方式的问题。

技术领域：

本实用新型涉及声学传感器测试技术领域，更为具体地涉及一种MEMS麦克风的自动化测试上下料结构。

背景技术：

随着智能穿戴及智能家居等技术的日益成熟，语音识别的应用日益广泛。MEMS麦克风作为语音识别的核心部件，需求也不断增加。为了提高测试效率目前对MEMS麦克风性能进行性能测试时，探针卡工装设备采用了内外圈排布的测试方式，将待测试的MEMS麦克风放置在探针卡工装上，待测试的MEMS麦克风呈内圈和外圈排布方式在测试的时候同时对两圈的待测产品进行测试，从而提高了测试效率。上述这种内外圈的排布方式虽然提高了测试效率，导致产品上料及下料时不能满足探针卡工装的内外圈排布方式的问题，本实用新型提供一种MEMS麦克风的自动化测试上下料结构。

实用新型内容：

本实用新型的目的是提供一种MEMS麦克风的自动化测试上下料结构，以解决目前MEMS麦克风上料以及下料时不能满足探针卡工装的内外圈排布方式的问题。本实用新型提供的MEMS麦克风的自动化测试上下料结构，包括旋转平台和吸料结构。所述旋转平台包括旋转底座和对称分布设置在所述旋转底座上的两组料盘，其中所述两组料盘通过平台支架对称设置在所述旋转底座上，在所述料盘上设置有用于放置待测MEMS麦克风的若干个定位槽。所述两组料盘为两组外圈料盘和内圈料盘，所述平台支架由两个不同长度的固定轴组成，所述外圈料盘分别设置在所述平台支架的一个固定轴的两端，所述内圈料盘分别设置在所述平台支架另外一个固定轴的两端。

所述吸料结构包括吸料平移轴、吸料上下轴、吸头模组连接件以及设置在所述吸头模组连接件上的中转吸头模组。所述中转吸头模组上设置有两圈吸头，所述两圈吸头与所述内圈料盘和所述外圈料盘相适配，其中所述吸料平移轴移动带动所述中转吸头模组移动到所述料盘的上方，所述吸料上下轴带动所述吸头模组连接件及所述中转吸头模组下降吸取所述料盘中的待测MEMS麦克风。此外优选的结构是，还包括上料吸头。其中所述上料吸头用于将待测MEMS麦克风放置在所述料盘的定位槽内。优选的结构是在所述旋转底座内部设置有马达，其中所述马达用于带动所述旋转底座旋转，并带动所述两组料盘围绕所述旋转底座旋
