自动化卷绕包装一体设备

大学仕 2020-05-08 14:53

0点赞 495浏览

本实用新型涉及电缆生产加工技术领域尤其是一种自动化卷绕包装一体设备。本实用新型的一种自动化卷绕包装一体设备通过单个电机同时控制卷线、导线和缠绕包装利用不同位置外螺纹升降杆的长度差和不同位置底部传动齿轮的外直径差可以使得绕线和包装导向机构形成升降的速度差从而使其可以在相互不影响的状态下同步运行使其同时具备绕线和包装功能配合底部正反转开关和关闭开关可以自动控制电机正反转复位和关闭自动化程度大大提升在绕线筒外侧面开设内置内部装配块的侧向装配槽方便绕线和装卸使用十分简单方便。

技术领域：

本实用新型涉及电缆生产加工技术领域尤其是一种自动化卷绕包装一体设备。

背景技术：

电线电缆用以传输电(磁)能信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆狭义的电缆是指绝缘电缆，它可定义为下列部分组成的集合体，一根或多根绝缘线芯以及它们各自可能具有的包覆层总保护层及外护层，电缆亦可有附加的没有绝缘的导体。为了方便电缆的加工生产和包装，需要使用卷线设备和包装设备传统的卷线和包装设备为分体式，而且体积很大操作很不方便需要占用很大的空间，使用成本也很高。

实用新型内容：

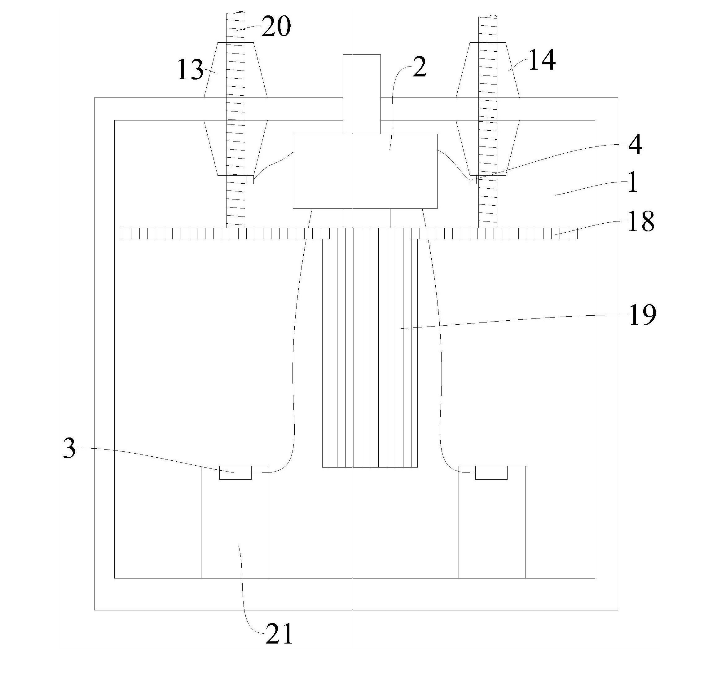

供一种改进的自动化卷绕包装一体设备，解决传统的卷线和包装设备为分体式而且体积很大操作很不方便，要占用很大的空间使用成本也很高的问题。本实用新型解决其技术问题所采用的技术方案是一种自动化卷绕包装一体设备，底座、安装在固定底座内部的纵向电机、用于控制纵向电机的按压式底部正反转开关和用于控制纵向电机的按压式关闭开关；所述纵向电机上端的转轴顶部轴向固定连接有顶部支撑托盘，所述的顶部支撑托盘上表面中心位置具有纵向外螺纹装配杆。所述的纵向外螺纹装配杆上螺纹连接有顶部内螺纹连接环。所述的顶部支撑托盘上端位于纵向外螺纹装配杆外围套有可拆卸式绕线筒，所述的绕线筒下端具有向下凸起的底部限位块，所述的顶部支撑托盘上表面开设有与底部限位块相配合的底部限位孔，所述的绕线筒外侧面上端开设有上端开口的侧向装配槽，所述的侧向装配槽内部插接有内部装配块，所述的固定底座上端位于顶部支撑托盘左侧具有左置内螺纹导向筒。所述的固定底座上端位于顶部支撑托盘右侧具有右置内螺纹导向筒，所述的左置内螺纹导向筒和右置内螺纹导向筒内部螺纹连接有外螺纹升降杆，所述的外螺纹升降杆顶端均活动套接有顶部套筒；所述的顶部套筒上端具有一体结构导向环，所述的外螺纹升降杆底部轴向固定连接有底部传动齿轮，所述纵向电机下端的转轴上轴向固定连接有纵向传动轴筒。所述的纵向传动轴筒与两侧底部传动齿轮相啮合，所述的纵向电机通过纵向传动轴筒和底部传动齿轮控制外螺纹升降杆旋转升降，所述的顶部支撑托盘外侧面对应导向环位置均螺栓固定有切割刀片。进一步地为了实现自动复位所述的固定底座内底面对应外螺纹升降杆位置设置有底部控制台，所述的底部正反转开关通过卡在底部控制台上端凹槽内部和底部控制台固定连接。进一步地为了方便自动关闭，所述的关闭开关通过螺栓分别固定在左置内螺纹导向筒和右置内螺纹导向筒下表面。

进一步地为了方便控制，所述的底部正反转开关和关闭开关分别通过电源控制连接线与纵向电机控制端电连接。为了在两侧形成升降速度差，所述左置内螺纹导向筒内部的外螺纹升降杆长度大于右置内螺纹导向筒内部的外螺纹升降杆长度。为了形成升降速度差所述左置内螺纹导向筒内部外螺纹升降杆上的底部传动齿轮外直径大于右置内螺纹导向筒内部外螺纹升降杆上的底部传动齿轮外直径。

本实用新型的一种自动化卷绕包装一体设备通过单个电机同时控制卷线、导线和缠绕包装利用不同位置外螺纹升降杆的长度差和不同位置底部传动齿轮的外直径差可以使得绕线和包装导向机构形成升降的速度差，从而使其可以在相互不影响的状态下同步运行，使其同时具备绕线和包装功能配合底部正反转开关和关闭开关可以自动控制电机正反转复位和关闭，自动化程度大大提升在绕线筒外侧面开设内置内部装配块的侧向装配槽，大大方便绕线和装卸使用十分简单方便。
