用于门框包覆面板背面开槽的装置

大学仕 2020-03-30 09:02

0点赞 1023浏览

本实用新型公开了一种用于门框包覆面板背面开槽的装置，包括操作台面，操作台面的侧边固定连接有两个及两个以上的机架，机架顶部通过螺栓连接有定位装置，定位装置为方框形的片状结构，其中两个平行的边框上开设有导槽，螺栓设置在导槽内，定位装置靠近操作台面的一边焊接有开槽机固定架，定位装置上与开槽机固定架相对的一边设置有开槽机固定架位移调节装置，调节装置包括螺杆和手柄，螺杆穿过机架顶部的横梁与定位装置的侧壁接触并焊接在一起，开槽机固定架内卡设有开槽机，开槽机底部连接有刀头，刀头正下方的操作台面上设置有刻度条，刻度条沿开槽机固定架移动的方向设置。解决了现有技术中存在的开槽设备工序复杂，且容易产生误差的问题。

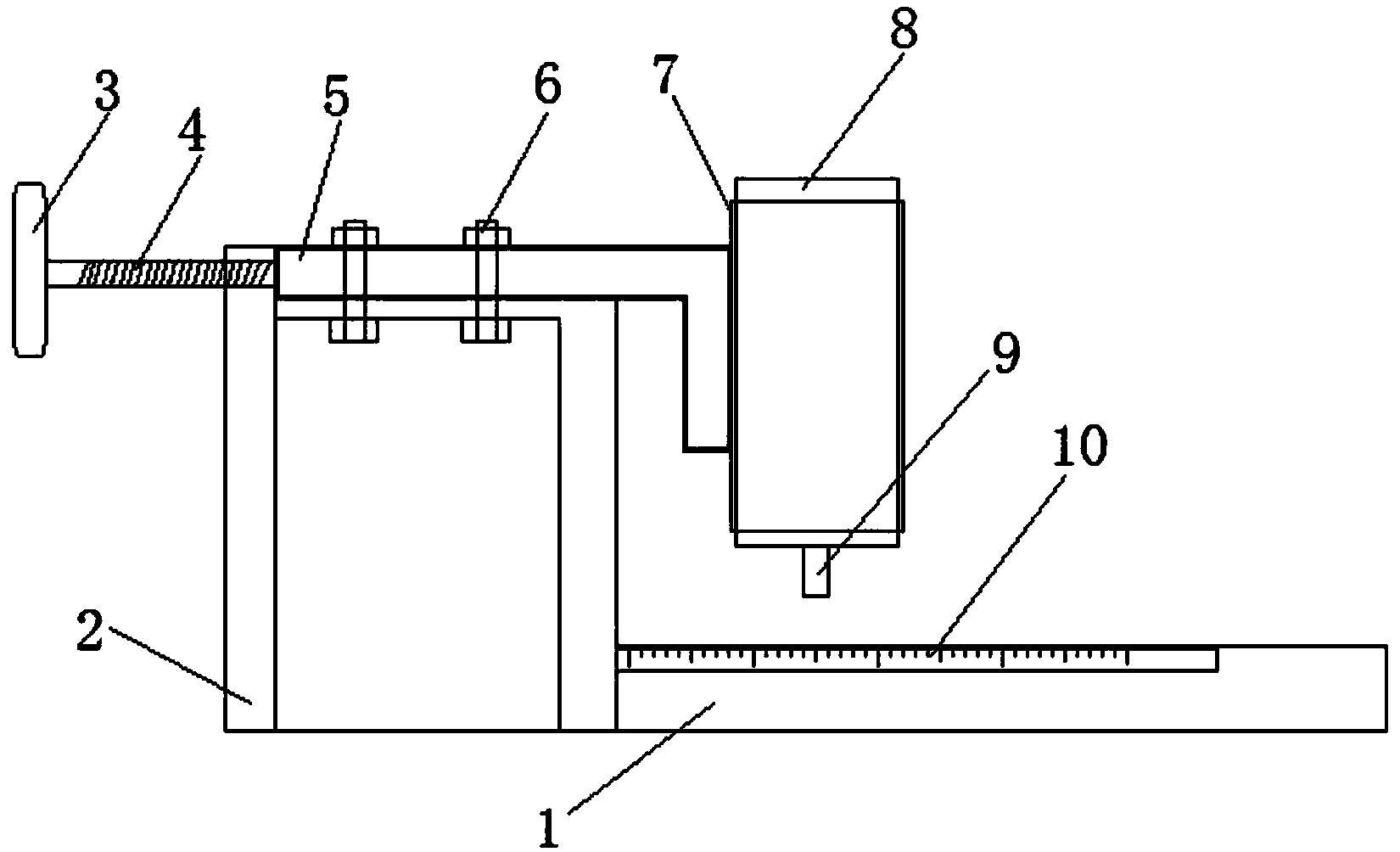

主权利要求: 1.一种用于门框包覆面板背面开槽的装置，其特征在于，包括操作台面(1)，所述操作台面(1)的侧边固定连接有两个及两个以上的机架(2)，所述机架(2)顶部通过螺栓(6)连接有定位装置(5)，所述定位装置(5)为方框形的片状结构，其中两个平行的边框上开设有导槽(11)，所述螺栓(6)设置在所述导槽(11)内，所述定位装置(5)靠近所述操作台面的一边焊接有开槽机固定架(7)，所述定位装置(5)上与所述开槽机固定架(7)相对的一边设置有开槽机固定架(7)位移调节装置，所述调节装置包括螺杆(4)和手柄(3)，所述螺杆(4)穿过所述机架(2)顶部的横梁与所述定位装置(5)的侧壁接触并焊接在一起，所述开槽机固定架(7)内卡设有开槽机(8)，所述开槽机(8)底部连接有刀头(9)，所述刀头(9)正下方的操作台面(1)上设置有刻度条(10)，所述刻度条(10)沿所述开槽机固定架(7)移动的方向设置。
