线路板自动补强机

大学仕 2020-02-27 09:43

0点赞 1325浏览

本实用新型公开了一种线路板自动补强机，包括机架、用于承载并固定线路板的运动台、用于输送料带的输送组以及冲贴装置，运动台安装在机架上，所述输送组上架设在运动台的上方；所述冲贴装置可将输送组输送的料带冲切出补强片，并将补强片贴装在运动台上的线路板上；所述冲贴装置的输出端上设置有冲裁头，所述冲裁头可同时冲裁出至少两块补强片。本线路板补强机设置有自动上下料的输送组，能很好地实现料带的连续送料，提高了生产的效率；采用冲裁头能同时冲贴出多个补强片，提高了冲贴的效率；此外利用运动台进行固定并调整线路板的位置，使之能适应不同工况的线路板，整体结构简单实用，适合不同的线路板加工。

技术领域

[0001] 本实用新型涉及线路板技术领域，尤其涉及一种补强机。

背景技术

[0002] 目前在线路板加工中，往往在一些柔性线路板上需要贴装补强片，传统的方式一般是采用人工或者机械手直接贴装已经冲裁好的补强片，但是这样不仅效率慢，而且补强片需要采用另外的设备进行冲裁，设备成本高，同时还需要存储运输补强片。为了解决这个问题，一些企业研发出可以直接冲裁贴装补强片的设备，但是目前这些冲裁贴装设备结构复杂，而且效率还是不尽人意，不能适应整个线路板行业的发展潮流。

实用新型内容

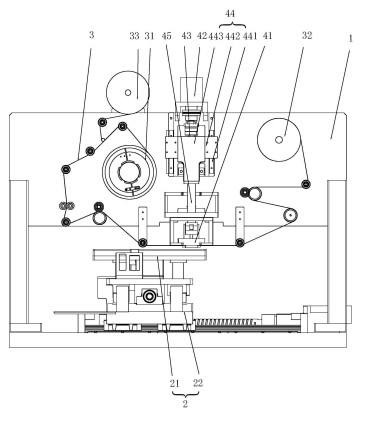

[0003] 为了克服上述现有技术的不足，本实用新型提供了一种结构简单，能同时冲裁和贴装多个补强片的线路板自动补强机。 [0004] 本实用新型解决其技术问题所采用的技术方案为：[0005] 一种线路板自动补强机，包括机架、用于承载并固定线路板的运动台、用于输送料带的输送组以及冲贴装置，运动台安装在机架上，所述输送组上架设在运动台的上方；所述冲贴装置可将输送组输送的料带冲切出补强片，并将补强片贴装在运动台上的线路板上；所述冲贴装置的输出端上设置有冲裁头，所述冲裁头可同时冲裁出至少两块补强片。 [0006] 作为上述技术方案的改进，所述冲裁头包括安装座、竖向设置在安装座上的复位导柱以及设置在复位导柱的下端连接有刀头，复位导柱和刀头均设置有两组，所述复位导柱的上端与冲贴装置的输出端连接；所述安装座的下方设置有容料带通过的物料通道，所述冲贴装置的输出端可带动刀头往复冲切物料通道内的料带。 [0007] 作为上述技术方案的改进，所述安装座下方位于刀头对应位置设置有穿透物料通道的冲切通道，所述刀头可往复在冲切通道内将物料通道上的料带进行冲裁。 [0008] 作为上述技术方案的改进，所述冲贴装置还包括安装在机架上的旋转电机、安装在旋转电机输出端上的丝杠以及与丝杠连接的滑动座，所述滑动座可竖向滑动安装在机架上；所述滑动座上设置有与复位导柱连接的推动柱。[0009] 作为上述技术方案的改进，所述滑动座包括安装在机架上的竖轨、滑动安装在竖轨上的滑动块以及设置在滑动块上用于固定推动柱的锁紧块，所述滑动块上设置有配合丝杠的丝杆螺母。 [0010] 作为上述技术方案的改进，所述输送组包括放料辊、收料辊以及用于卷收保护膜的废料辊，所述废料辊、放料辊和收料辊均可转动安装在机架上，所述放料辊和废料辊设置在冲贴装置进料的一侧，所述收料辊设置在冲贴装置出料的一侧；所述收料辊和放料辊之间的料带穿过物料通道。 [0011] 作为上述技术方案的改进，所述运动台包括安装在机架上的十字滑台、工作座以及设置在工作座内的加热器，所述工作座内设置有若干吸附孔。[0012] 本实用新型的有益效果有： [0013] 本线路板补强机设置有自动上下料的输送组，能很好地实现料带的连续送料，提高了生产的效率；采用冲裁头能同时冲贴出多个补强片，提高了冲贴的效率；此外利用运动台进行固定并调整线路板的位置，使之能适应不同工况的线路板，整体结构简单实用，适合不同的线路板加工。
