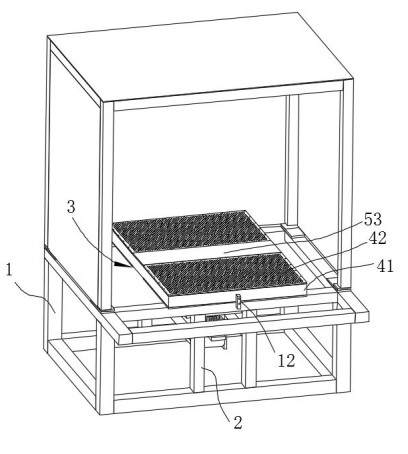

本发明涉及机械工作台领域，特别地，涉及一种喷墨画线一体机用自动旋转台，包括机架和设于机架上的工作台，所述工作台包括位于两侧用以吸附工件的两个吸风室，以及设于两吸风室之间且两侧分别与两吸风室固定连接的抽风室；其中所述抽风室与吸风室相邻侧的侧壁上开设有连通吸风室和抽风室的通孔；所述抽风室内固定连接有一根竖直贯穿吸风室下壁的转轴，其中所述转轴为管状结构，且所述转轴由驱动机构驱动旋转；所述转轴上还设有可与两吸风孔交替连通的抽风组件。本发明通过两吸风室的交替使用，从而大大提高工作效率。

技术领域

[0001] 本发明涉及机械工作台领域，特别地，涉及一种喷墨画线一体机用自动旋转台。

背景技术

[0002] 现有的喷墨画线机的工作台在加工工件时，一次只能放置一个工件，当该工件加工结束后，需要将该工件取下，再换上新的工件，如此在更换新的工件这段时间，设备是处于不工作状态，这段时间直接被浪费掉，从而导致加工效率降低，因此如何设计一种可提高工作效率的工作台成为了本领域技术人员亟待解决的技术问题。

发明内容

[0003] 有鉴于此，本发明目的是提供一种喷墨画线一体机用自动旋转台。 [0004] 为了解决上述技术问题，本发明的技术方案是： 一种喷墨画线一体机用自动旋转台，包括机架和设于机架上的工作台，所述工作台包括位于两侧用以吸附工件的两个吸风室，以及设于两吸风室之间且两侧分别与两吸风室固定连接的抽风室；其中所述抽风室与吸风室相邻侧的侧壁上开设有连通吸风室和抽风室的孔；所述抽风室内固定连接有一根竖直贯穿吸风室下壁的转轴，其中所述转轴为管状结构，且所述转轴由驱动机构驱动旋转；所述转轴位于抽风室内的轴段侧壁上开设有两个与转轴内部连通的吸风孔；所述转轴两侧的侧壁上固定连接有将抽风室隔断的隔板，其中两吸风孔分别位于隔板两侧；所述转轴上还设有可与两吸风孔交替连通的抽风组件。 [0005] 本发明进一步设置为：两吸风孔位于同一水平面上，且两吸风孔分别朝向两吸风室方向设置。 [0006] 本发明进一步设置为：所述抽风组件包括活动穿设在转轴内部且上端封闭的风管，以及抽风口与风管下端连通的风机，其中所述风管上端延伸至抽风室内，且所述风管对应吸风孔所在位置处的侧壁上开设有可与吸风孔重合的连通孔，所述连通孔朝向其中一个吸风室方向设置；所述风管固定不动。[0007] 本发明进一步设置为：所述抽风室底壁两侧固定连接有两个锁止板，其中所述锁止板外端下壁上开设有插槽；所述机架内部固定安装有位于锁止板下方的连接座；所述连接座上对应插槽位置活动穿设用于插入插槽内的插销；所述插销与安装在连接座上的推拉式电磁铁输出端连接，以使插销上/下移动。 [0008] 本发明进一步设置为：两所述吸风室远离抽风室一端的外侧壁上均设有触发件，所述机架一侧的上壁上固定安装有用以被触发件触发的接近开关。 [0009] 本发明进一步设置为：所述机架内侧固定连接有安装架；所述转轴的上部外壁上固定连接有固定板，其中所述固定板与抽风室的底壁固定连接；所述转轴下部的外壁上转动套设有安装座；其中所述安装座与固定架设在安装架上的连接板固定连接。 [0010] 本发明进一步设置为：所述安装座与固定板之间还设有套设在转轴上的推力球轴承，其中所述推力球轴承上部与固定板固定，下部与安装座上壁固定。 [0011] 本发明进一步设置为：所述驱动机构包括固定安装在安装在安装架上的电机、固定安装在安装架上且与电机主轴连接的减速机、安装在减速机主轴上的主动轮，以及安装在转轴下端外壁上的从动轮，其中所述主动轮与从动轮之间套设有传动皮带。 [0012] 本发明进一步设置为：所述吸风室包括上部敞口的框架和固定安装在框架上部覆盖住框架上部敞口的吸板，其中所述吸板上分布有若干吸孔；所述框架内均匀设有若干隔板，其中所述隔板上均开设有导风孔。 [0013] 本发明进一步设置为：所述抽风室包括两固定连接在两吸风室之间的围板、固定连接在两围板底部的底板，以及固定连接在围板上部的盖板。 [0014] 综上所述，本发明的优点在于： 本发明提供一种喷墨画线一体机用自动旋转台，其由两个吸风室构成，并且其可以进行旋转，相当于同时设置了两个加工台，可以一次放置两个工件，当第一个工件加工结束后，第二个工件则可直接旋转至加工区域进行加工，如此在第二个工件加工这段时间，工作人员则可直接取下第一个工件换上新的工件，换言之，在更换工件的过程中，设备正处于为另一个工件加工状态；如此循环往复，便可不断的进行加工，大大提高了工作效率。
