本实用新型公开了一种自动化多杂粮挂面生产线，包括计量配料机、水箱和传送带，所述计量配料机的右侧设置有螺杆和面机，所述螺杆和面机与所述计量配料机可拆卸连接，所述螺杆和面机的右侧设置有熟化机，所述熟化机与所述螺杆和面机可拆卸连接，所述熟化机的右侧设置有压延机；通过该和面机配装了水箱和喷头，通过水箱蓄存食用水，可通过喷头在和面机运行的过程中对原料进行加水，确保了和面机生产加工的质量，并且可在和面机使用结束后，对和面机进行冲洗，清洁效果好，省时省力，降低了用户的劳动强度，并且通过该和面机的底端配装了加热板，可在天气寒冷的情况下对该和面机进行加强，确保了该和面机生产加工的工作效率。

技术领域

[0001] 本实用新型属于挂面生产线技术领域，具体涉及一种自动化多杂粮挂面生产线。

背景技术

[0002] 挂面是一种细若发丝、洁白光韧，并且耐存、耐煮的手工面食，有圆而细的，也有宽而扁的，主要品种有普通挂面、花色挂面、手工挂面；生产线是以一定类型的零件组为对象组织的一种多品种生产组织形式。它拥有为完成这几种同类零件的加工任务所必需的机器设备。 [0003] 原有的自动化挂面生产线还存在一些不足之处，该生产线的和面机在使用过程中，未配装加热装置，可能会在寒冷天气的情况下，影响其工作效率，并且和面机清洗操作麻烦，费时费力，为用户使用带来了不便。

发明内容

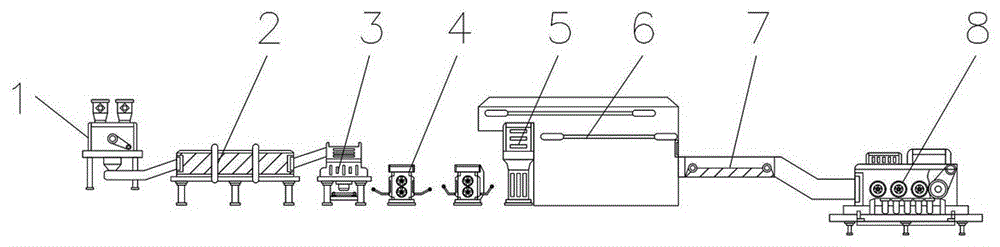

[0004] 本实用新型的目的在于提供一种自动化多杂粮挂面生产线，以解决上述背景技术 中提出的原有的自动化挂面生产线还存在一些不足之处，该生产线的和面机在使用过程中，未配装加热装置，可能会在寒冷天气的情况下，影响其工作效率，并且和面机清洗操作麻烦，费时费力，为用户使用带来了不便的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种自动化多杂粮挂面生产线， 包括计量配料机、水箱和传送带，所述计量配料机的右侧设置有螺杆和面机，所述螺杆和面机与所述计量配料机可拆卸连接，所述螺杆和面机的右侧设置有熟化机，所述熟化机与所述螺杆和面机可拆卸连接，所述熟化机的右侧设置有压延机，所述压延机与所述熟化机可拆卸连接，所述压延机的右侧设置有给杆机，所述给杆机与所述压延机可拆卸连接，所述给杆机的右端设置有悬挂烘干房，所述悬挂烘干房与所述给杆机可拆卸连接，所述悬挂烘干房的右端设置有传送机，所述传送机与所述悬挂烘干房可拆卸连接，所述传送机的右端设置有滚刀切面机，所述滚刀切面机与所述传送机可拆卸连接，所述水箱安装在所述螺杆和面机的顶端，所述水箱与所述螺杆和面机固定连接，所述水箱的内部设置有喷头，所述喷头与所述水箱固定连接，且贯穿所述螺杆和面机，所述喷头的下方设置有螺轴，所述螺轴与所述螺杆和面机固定连接，所述螺轴的下方设置有加热板，所述加热板与所述螺杆和面机固定连接，所述螺杆和面机的底端设置有机架，所述机架与所述螺杆和面机固定连接，所述机架的底端设置有散热机，所述散热机与所述机架固定连接，所述传送带安装在所述传送机的前表面，所述传送带与所述传送机固定连接，所述传送带的内部下方设置有加热器，所述加热器与所述传送机固定连接，所述传送带的内部左端设置有转轴，所述转轴与所述传送机固定连接，所述转轴的后端设置有电机，所述电机与所述传送机固定连接，所述计量配料机、螺杆和面机、熟化机、压延机、给杆机、悬挂烘干房、传送机、滚刀切面机、加热板、散热机、电机和加热器均与外部电源电性连接。 [0006] 优选的，所述加热板与所述螺杆和面机通过所述机架固定连接。[0007] 优选的，所述喷头与所述螺杆和面机通过所述水箱固定连接。 [0008] 优选的，所述传送带与所述电机通过所述转轴传动连接。 [0009] 优选的，所述加热器共设置有五组，且五组所述加热器分别安装在所述传送机的内部底端。 [0010] 与现有技术相比，本实用新型的有益效果是：本实用新型的一种自动化多杂粮挂面生产线，通过该挂面生产线的和面机配装了水箱和喷头，通过水箱蓄存食用水，可通过喷头在和面机运行的过程中对原料进行加水，确保了和面机生产加工的质量，并且可在和面机使用结束后，对和面机进行冲洗，清洁效果好，省时省力，降低了用户的劳动强度；采用增温延时和面技术，通过该和面机的底端配装了加热板，可在天气寒冷的情况下对该和面机进行加强，稳定了产品质量，确保了该生产线可稳定高效的进行生产加工。
