本发明涉及电子元件技术领域，尤其是某种基于人工智能的电子部件自动化装备装置，包括桌架、智能检测仪、PLC处理器、若干电磁阀、若干电子元件，智能检测仪包括视觉检测相机，桌架一侧设有供料筒，供料筒相远离的两侧均固定设有安装架，安装架一侧均与桌架一侧固定连接，桌架一侧滑动连接设有U型供料板，U型供料板相远离的两侧均设有往返运动装置。本发明，通过设置智能检测仪、视觉检测相机、供料筒、U型供料板、往返气缸、升降块、升降管、升降气缸、排出孔、顶出气缸、L型推料架、推料气缸、导向槽、U型导向罩、装料盒，使其具有自动检查、自动连续送料、自动分类、自动打包等功能。

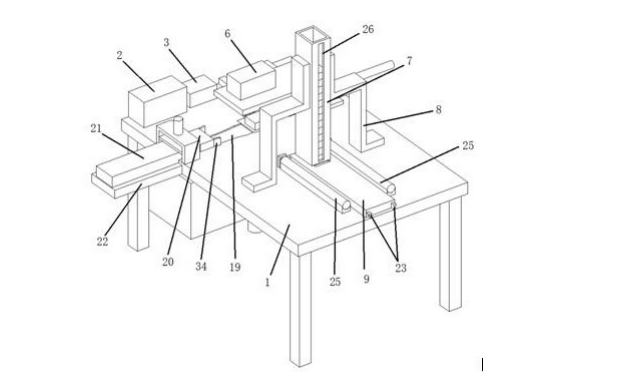

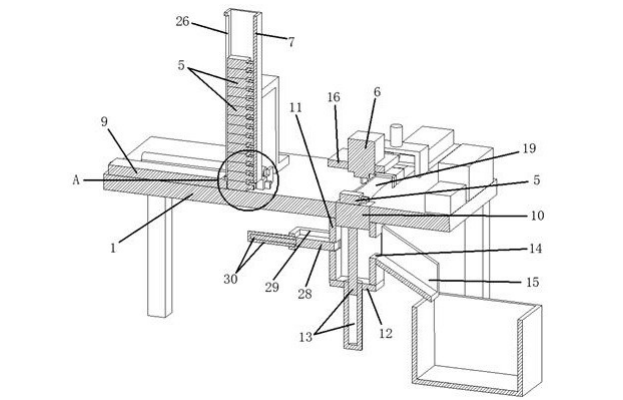

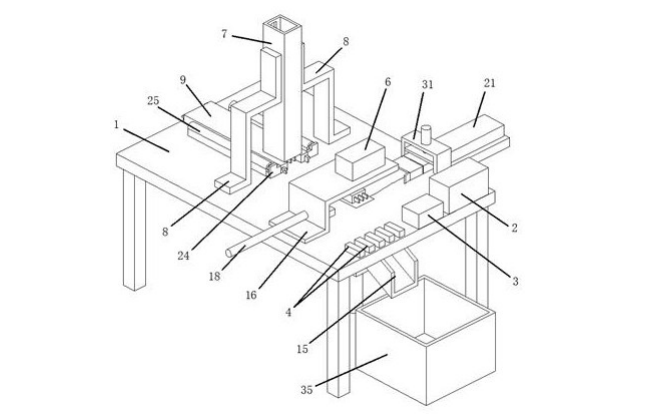

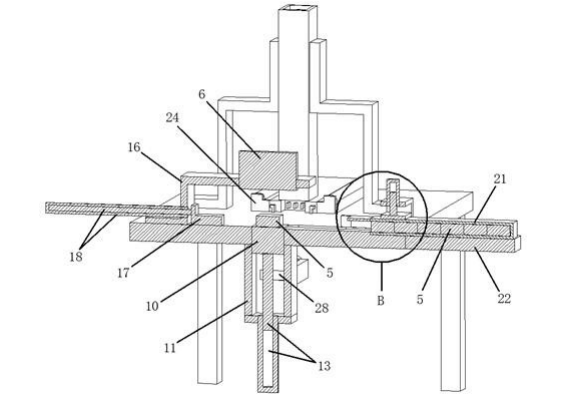

        1.某种基于人工智能的电子部件自动化装备装置，包括桌架（1）、智能检测仪（2）、PLC处理器（3）、若干电磁阀（4）、若干电子元件（5），所述智能检测仪（2）包括视觉检测相机（6），所述智能检测仪（2）与视觉检测相机（6）通过导线连接，其特征在于，所述电磁阀（4）均需通过气管外接气源，所述电磁阀（4）、智能检测仪（2）均通过导线与PLC处理器（3）电性连接，所述桌架（1）一侧设有供料筒（7），所述供料筒（7）相远离的两侧均固定设有安装架（8），所述安装架（8）一侧均与桌架（1）一侧固定连接，所述桌架（1）一侧滑动连接设有U型供料板（9），所述U型供料板（9）相远离的两侧均设有往返运动装置，所述U型供料板（9）一侧与供料筒（7）一侧滑动连接，若干所述电子元件（5）均可滑动在供料筒（7）内侧，所述桌架（1）一侧设有升降孔，所述升降孔内侧滑动设有升降块（10），所述桌架（1）一侧固定设有升降管（11），所述升降块（10）可滑动在升降管（11）内侧，所述升降管（11）一侧固定设有固定板（12），所述固定板（12）一侧设有通孔，所述通孔内侧固定设有升降气缸（13），所述升降气缸（13）的轴端固定连接在升降块（10）一侧上，所述升降管（11）一侧设有自动顶出装置，所述升降管（11）一侧设有排出孔（14），所述升降管（11）一侧固定设有排出斗（15），所述桌架（1）一侧固定设有Z型架（16），所述Z型架（16）一侧设有安装孔，所述视觉检测相机（6）固定连接在安装孔内侧，所述桌架（1）一侧滑动设有L型推料架（17），所述Z型架（16）一侧设有贯穿孔，所述贯穿孔内侧固定设有推料气缸（18），所述推料气缸（18）、升降气缸（13）均需通过气管与电磁阀（4）气动连接，所述推料气缸（18）的轴端固定连接在L型推料架（17）一侧上，所述桌架（1）一侧设有导向槽（19），所述桌架（1）一侧固定设有U型导向罩（20），所述U型导向罩（20）一侧可拆卸设有装料盒（21），所述桌架（1）一侧设有拆卸槽，所述装料盒（21）可拆卸连接在拆卸槽内侧，所述桌架（1）一侧设有快速拆装装置，所述桌架（1）一侧固定设有支撑板（22），所述装料盒（21）可拆卸连接在支撑板（22）一侧上。

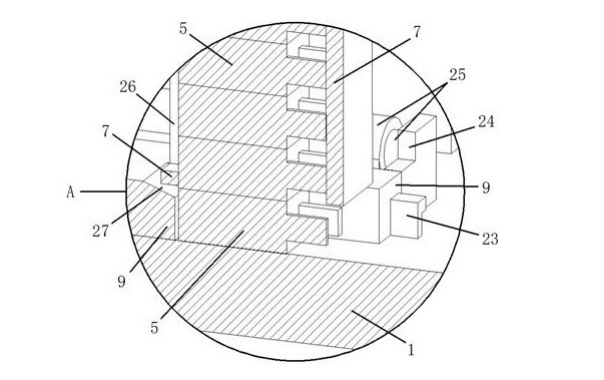

        2.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述桌架（1）一侧固定设有若干L型导向条（23），所述U型供料板（9）一侧设有若干L型导向槽，所述L型导向条（23）均可滑动在L型导向槽内侧。

        3.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述往返运动装置包括连接板（24），所述连接板（24）一侧与U型供料板（9）一侧固定连接，所述桌架（1）一侧固定设有往返气缸（25），所述往返气缸（25）需通过气管与电磁阀（4）气动连接，所述往返气缸（25）的轴端固定连接在连接板（24）一侧上。

        4.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述供料筒（7）一侧设有观察孔（26）。

        5.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述U型供料板（9）一侧设有倒角（27）。

        6.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述自动顶出装置包括顶出块（28），所述升降管（11）一侧设有导向孔，所述顶出块（28）滑动连接在导向孔内侧，所述升降管（11）一侧固定设有U型支撑架（29），所述U型支撑架（29）一侧设有气缸孔，所述气缸孔内侧固定设有顶出气缸（30），所述顶出气缸（30）需通过气管与电磁阀（4）气动连接，所述顶出气缸（30）的轴端固定连接在顶出块（28）一侧上。

        7.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述快速拆装装置包括U型锁紧架（31），所述U型锁紧架（31）固定连接在桌架（1）一侧上，所述U型锁紧架（31）内侧滑动设有锁紧板（32），所述锁紧板（32）一侧与装料盒（21）一侧可拆卸连接，所述U型锁紧架（31）一侧设有锁紧孔，所述锁紧孔内侧固定设有锁紧气缸（33），所述锁紧气缸（33）需通过气管与电磁阀（4）气动连接，所述锁紧气缸（33）的轴端固定连接在锁紧板（32）一侧上。

        8.根据权利要求1所述的某种基于人工智能的电子部件自动化装备装置，其特征在于，所述U型导向罩（20）一侧固定设有两个导向弯板（34）。

        9.根据权利要求1所述的一种基于人工智能的电子部件自动化装备装置，其特征在于，所述排出斗（15）一侧设有废料盒（35）。
