某种板材焊接用辅助装置
大学仕 2021-06-09 15:37
点赞 1146浏览

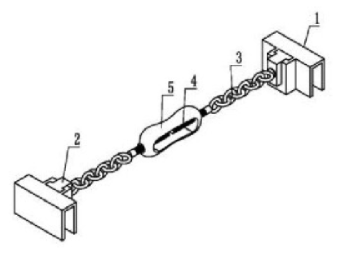

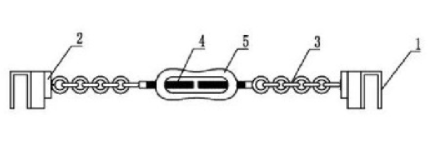

       本实用新型公开了某种板材焊接用辅助装置，包括卡接在板材边缘与板材配合使用的U型固定框，U型固定框对称安装在两个相对的板材上，U型固定框固定安装有活动安装部，活动安装部可拆卸连接有连接部，两个连接部之间通过调节部活动连接；当需要焊接长短相间的矩形框时，由于长边板材容易形变，因此将两本实用新型的两个U型固定框分别卡接在矩形框的两个长边板材上，然后将连接部安装到活动安装部上，由于两连接部之间设有调节部，因此通过调节部可以调节两个长边板材之间的距离，将两个长边板材拉紧，防止板材焊接时长边板材产生外扩的形变，本实用新型调节方便、结构和安装简单、有效避免了板材在焊接时产生的外扩形变。


1.某种板材焊接用辅助装置，其特征在于：包括卡接在板材边缘与板材配合使用的U型固定框，所述U型固定框对称安装在两个相对的板材上，所述U型固定框固定安装有活动安装部，所述活动安装部可拆卸连接有连接部，两个所述连接部之间通过调节部活动连接。

2.如权利要求1所述的某种板材焊接用辅助装置，其特征在于：所述U型固定框与板材滑动配合安装，所述U型固定框的宽度与板材的厚度相适配。

3.如权利要求1所述的某种板材焊接用辅助装置，其特征在于：所述活动安装部为固定安装在所述U型固定框外侧壁上的T型滑槽。


4.如权利要求3所述的某种板材焊接用辅助装置，其特征在于：所述连接部包括滑动安装在所述T型滑槽内的T型滑块，所述T型滑块上安装有链条，所述链条的另一端与所述调节部固定连接。

5.如权利要求1至4任一权利要求所述的某种板材焊接用辅助装置，其特征在于：所述调节部包括与所述连接部固定连接的螺柱，两个所述螺柱的旋向相反，两所述螺柱之间螺纹安装有调节手柄。



文章来源：互联网，倘若您发现本站有侵权或不当信息，请与本站联系，经本站核实后将尽快修正！
