某种模块化高效焊丝装置

大学仕 2021-05-20 13:51

0点赞 1033浏览

本发明涉及金属丝焊接布置技术领域，尤其是某种模块自动化高效焊丝装置，包含安装板，所述安装板上依次安装有送丝模块、张紧模块、夹丝模块、可升降的焊丝模块和断丝模块，所述送丝模块负责金属丝的送料；所述张紧模块将金属丝张紧；所述夹丝模块负责将金属丝夹紧；所述焊丝模块负责将金属丝焊接在物料上；所述断丝模块负责将金属丝切断，本发明的有益效果是，通过送丝模块、张紧模块、夹丝模块、焊丝模块和断丝模块整体协同作用，实现将金属丝自动焊接到物料里，该装置自动化程度高、焊接过程紧凑，具有效率高、易控制的优点。

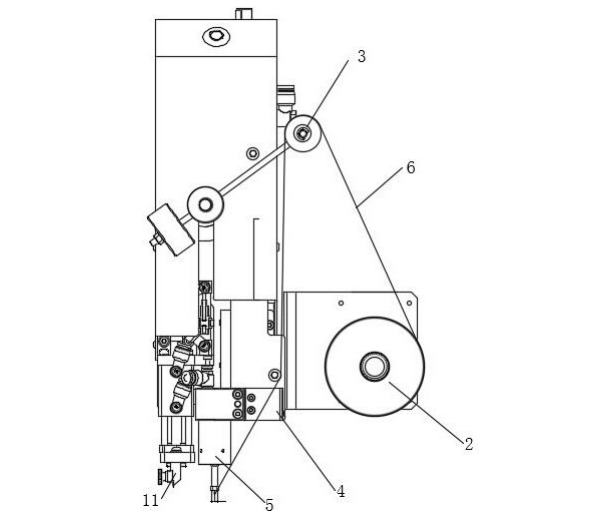

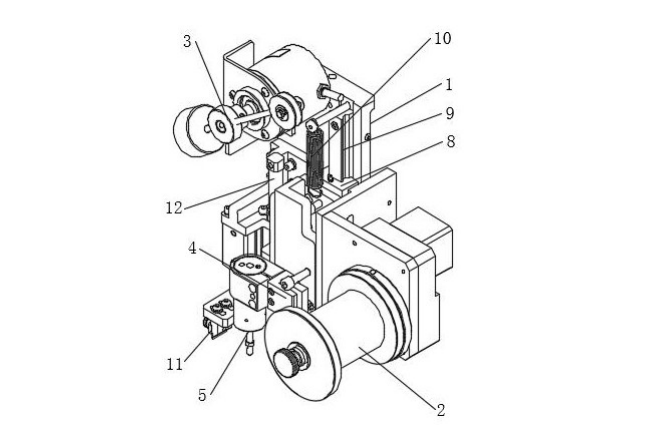

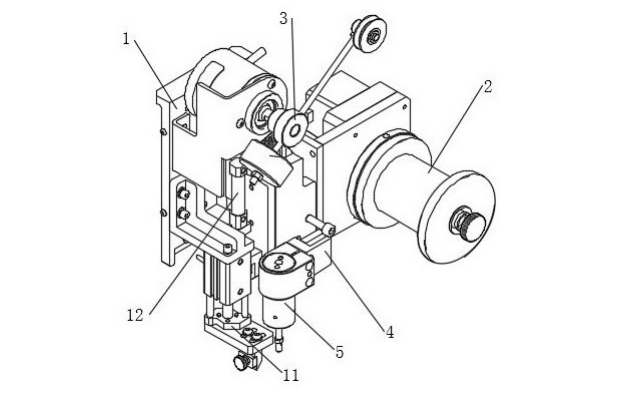

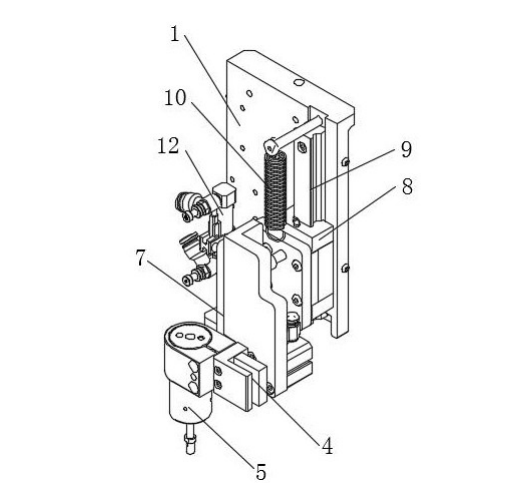

1.某种模块化高效焊丝装置，其特征是，包含安装板(1)，所述安装板(1)上依次安装有送丝模块(2)、张紧模块(3)、夹丝模块(4)、可升降的焊丝模块(5)和断丝模块(11)，所述送丝模块(2)负责金属丝(6)的送料；所述张紧模块(3)将金属丝(6)张紧；所述夹丝模块(4)负责将金属丝(6)夹紧；所述焊丝模块(5)负责将金属丝(6)焊接在物料上，所述焊丝模块(5)为超声波焊丝模块或电加热式焊丝模块；所述断丝模块(11)负责将金属丝(6)切断；所述张紧模块(3)包含张紧轮(3-1)、可自由转动的摆杆(3-2)、平衡轮(3-3)和用以检测摆杆(3-2)转动角度的编码器(3-4)，所述张紧轮(3-1)、平衡轮(3-3)分别安装在摆杆(3-2)的两端，所述编码器(3-4)与摆杆(3-2)的旋转轴(3-2-1)相连；所述夹丝模块(4)、焊丝模块(5)均安装在滑动支架(7)上，所述滑动支架(7)通过滑块(8)、纵向导轨(9)与安装板(1)连接，所述滑块(8)通过升降气缸(12)驱动。

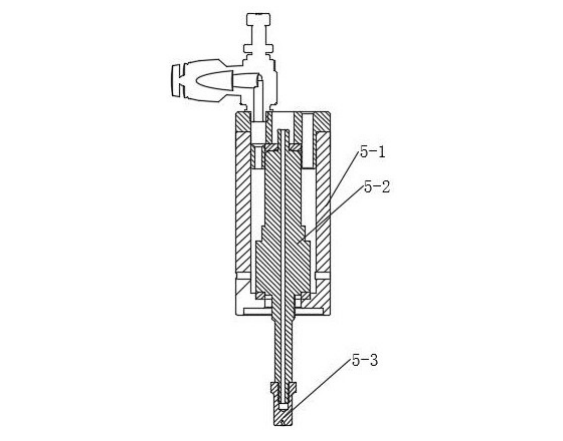

2.根据权利要求1所述的某种模块化高效焊丝装置，其特征是，所述焊丝模块(5)为超声波焊丝模块，包含壳体(5-1)、换能器(5-2)和焊接头(5-3)，所述换能器(5-2)固定在壳体(5-1)内且下端部伸出，所述焊接头(5-3)与换能器(5-2)的下端连接，所述焊接头(5-3)设置有连通侧壁和底端面的侧向斜孔(5-3-1)。
