自动化吹塑装置

大学仕 2020-09-28 15:54

0点赞 566浏览

摘要：

本实用新型涉及端面钻孔固定装置技术领域，公开了一种自动化吹塑装置，包括防护罩和工作器，防护罩的外壁固定有检查壳，底座的外壁安装有第一电机，第一旋转轴承的内部贯穿有丝杆，第一凹槽的外壁设置有活动板，第二凹槽的内部安装有横杆，工作器安装于活动板的顶部，观察壳的外壁固定有通风管，第三凹槽的内部安装有滑块，活性炭吸附层的顶部设置有搅拌叶，搅拌杆的外壁设置有第二旋转轴承，且第二旋转轴承的外壁安装有第二电机。

技术领域：

本实用新型涉及自动化吹塑装置技术领域，特别涉及一种自动化吹塑装置。

背景技术：

目前随着社会经济持续健康高速发展，各类机械设备的拥有量不断提高，人们对于机械的需求持续快速增长，而在各行各业中吹塑装置得到广泛应用，成为生产车间必不可少的机械装置之一，吹塑装置分为自动化吹塑装置和手动吹塑装置。

现在市场上常见的自动化吹塑装置大多结构过于简单，不但没有防护措施且生产导致车间空气质量极差，另一方面现有的自动化吹塑装置通常使用对生产产品单一角度的吹塑，不能有效地根据外形需求调整生产产品水平方向的吹塑角度，不能有效地在生产时设有防护措施，以及对吹塑后产生的气味除味和对废气进行过滤后排放的问题，为此我们提出一种自动化吹塑装置。

实用新型内容：

本实用新型的目的是提供一种自动化吹塑装置在生产车间设有防护措施，能有效地根据外形需求调整生产产品水平方向的吹塑角度，以及可对吹塑后产生的气味除味和对废气进行过滤后排放。丝杆通过旋转轴承与底座构成转动结构且丝杆与第一凹槽之间为螺纹连接。通过采用上述技术方案从而使活动板带动活动板顶部的加工件进行移动，能有效地根据外形需求调整生产产品水平方向的吹塑角度。第二凹槽与横杆构成滑动结构，且横杆关于底座的中轴线对称设置。使活动板带动加工件移动的同时，横杆对活动板的两端起支撑作用，防止加工件的不稳固性。

通风管与防护罩之间为焊接连接，且通风管关于防护罩的中轴线对称设置。使防护罩内部的加工产生的废气有效快速的通过通风管排出防护罩内部。活性炭吸附层通过滑块与第三凹槽构成滑动结构，且活性炭吸附层与通风管紧密贴合。有效地对产生的废气进行过滤杂质，以及对废气进行除味，可定时更换活性炭吸附层。搅拌叶等间距分布于搅拌杆的外壁，且搅拌杆通过第二旋转轴承与通风管构成转动结构，可加速废气的流通，保证生产车间的空气流通。

与现有技术相比，本实用新型的有益效果是：

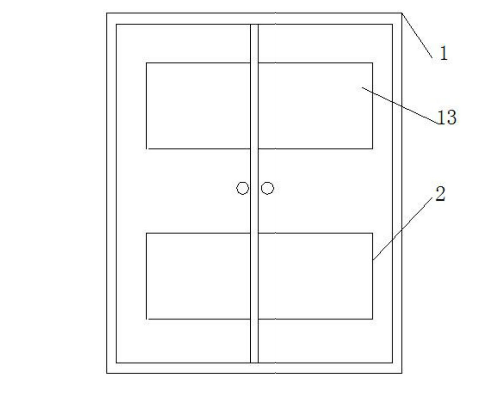

1、通过底座外围的防护罩，可在吹塑装置工作时对生产车间以及生产车间内部的员工起保护作用，防止吹塑过程中发生的吹塑失败导致液体外溅生产车间人员受伤的问题，以及防止生产过程中产生的难闻气体外扩导致车间空气质量差的问题。

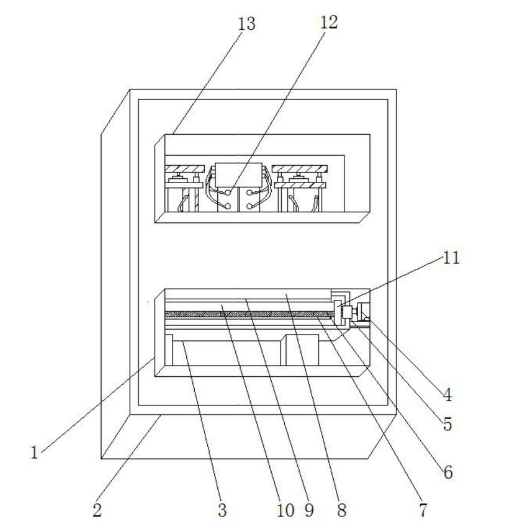

2、通过安装在底座外壁的第一电机，通过第一电机转动，在第一旋转轴承的作用下带动丝杆进行转动，丝杆与第一凹槽之间为螺纹连接，从而带动丝杆外壁的活动板进行左右移动，横杆关于基座的中轴线对称设置，第二凹槽与横杆构成滑动结构，活动板在移动的同时使横杆在活动块内壁的第二凹槽进行滑动，进一步对活动板起支撑作用，有效地根据外形需求调整生产产品水平方向的吹塑角度。

3、通过安装在防护罩外壁的通风管，第二电机在第二旋转轴承的作用下带动搅拌杆转动，从而使搅拌杆带动搅拌叶进行转动，可加速通风管内部的气体排放，通风管内部的活性炭吸附层可对加工产生的废气进行除味和过滤废气中的颗粒，降低了废气对车间内部员工的身体危害。
