工业自动化操作面板

大学仕 2020-09-18 11:10

0点赞 576浏览

摘要：

本实用新型公开了一种工业自动化操作面板，包括保护箱、操作面板和箱门，保护箱内腔安装有操作面板，保护箱一侧通过铰链连接有箱门，保护箱内腔一侧两端均安装有气缸。

技术领域：

本实用新型涉及工业设备技术领域，具体为一种工业自动化操作面板。

背景技术:

工业自动化就是工业生产中的各种参数为控制目的，实现各种过程控制，在整个工业生产中，尽量减少人力的操作，而能充分利用动物以外的能源与各种资讯来进行生产工作，即称为工业自动化生产，而使工业能进行自动生产之过程称为工业自动化。而工业自动化设备中必不可少的一个装置就是其操作面板，它是一台工业自动化设备中能够实现控制设备的装置。但是现有的工业自动操作面板均是直接裸露在车间环境当中，许多特殊环境下的车间会存在水汽、粉尘、油烟、高温等影响操作面板的使用，而且导致设备失灵影响工作。

实用新型内容：

针对现有技术的不足，本实用新型提供了一种工业自动化操作面板，解决了现有的操作面板直接裸露在外侧，这样在特殊车间环境下会受到水汽高温粉尘油烟的影响降低使用寿命的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：

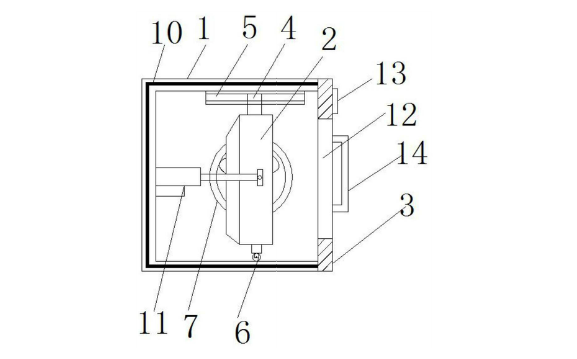

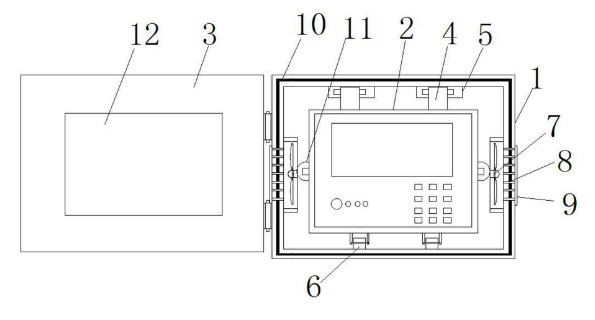

一种工业自动化操作面板，包括保护箱、操作面板和箱门，保护箱内腔安装有操作面板，保护箱一侧通过铰链连接有箱门，保护箱内腔一侧两端均安装有气缸，且气缸另一端固定于操作面板两端，保护箱内腔两端壁均安装有散热器，散热器位于操作面板两侧，箱门一侧安装有温湿度计，保护箱侧壁内侧镶嵌有隔热板，箱门内腔镶嵌有薄膜放大镜。保护箱内腔顶部固定设有滑槽，操作面板顶部两端安装有滑块，且滑块位于滑槽内腔。操作面板底部两侧安装有滚轮，且滚轮位于保护箱内腔底部。保护箱两端壁开设有散热孔，且散热孔位于散热器一侧，保护箱两端固定连接有防水透气膜，且防水透气膜位于散热孔另一侧，箱门一侧安装有把手。

有益效果：本实用新型提供了一种工业自动化操作面板。具备以下有益效果：

该工业自动化操作面板，通过将操作面板安装于保护箱的内腔当中，这样可以对操作面板进行保护，避免特殊工业环境下具有粉尘，水汽油烟等影响操作面板的使用寿命，保护箱的内腔侧壁靠近两端处安装有气缸，气缸的另一端固定于操作面板的两端，当需要对操作面板进行维检修的时候，气缸工作可以将操作面板推送出保护箱内腔，这样方便了维检修，保护箱的侧壁内侧设有隔热板，隔热板增加隔热效果，避免车间温度过高对操作面板有影响，箱门的一侧顶部安装有温湿度计，温湿度计方便随时了解车间的温湿度情况，箱门中间部分安装有薄膜放大镜，这样薄膜放大镜在箱门关闭的下可以对操作面板进行放大显示，方便观察观看操作面板工作情况。
