方便转移的电气自动化车床

大学仕 2020-09-17 10:14

0点赞 249浏览

摘要：

本实用新型公开了一种方便转移的电气自动化车床，涉及机械制造技术领域，包括盒体。所述盒体的顶部设置有摆放架，摆放架的内部活动安装有车床本体，摆放架的底部固定连接有电机，电机位于盒体的内部，电机的输出轴固定连接有螺旋杆，螺旋杆的底部螺纹连接有螺旋杆套，螺旋杆套的底部与盒体内壁的底部固定连接。

技术领域：

本实用新型涉及机械制造技术领域，具体为一种方便转移的电气自动化车床。

背景技术：

数控车床、车削中心，是一种高精度、高效率的自动化机床，配备多工位刀塔或动力刀塔，机床就具有广泛的加工工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。

1、现有技术中，一般的电气自动化车床由于没有专门的移动装置，从而会出现了移动困难的结果，车床无论是在需要维修时还是需要报废时都会出现移动不便的情况，从而增加了许多的人力物力和大量的精力来移动机器，从而导致了成本增加和搬运困难的情况出现。

2、现有技术中，一般的电气自动化车床由于没有专门的升降装置，从而给许多不同身高的操作人员带来了不便，从而可能会导致操作人员因长期处于不恰当的位置而给其带来不必要的损伤，从而可能会导致操作困难的情况出现，从而增加了人力资源成本。

实用新型内容：

(一)解决的技术问题：

对现有技术的不足，本实用新型提供了一种方便转移的电气自动化车床，具备便于移动和自动升降的优点，解决了不便移动和不能升降的问题。

(二)技术方案：

为实现上述便于移动和自动升降的目的，本实用新型提供如下技术方案：

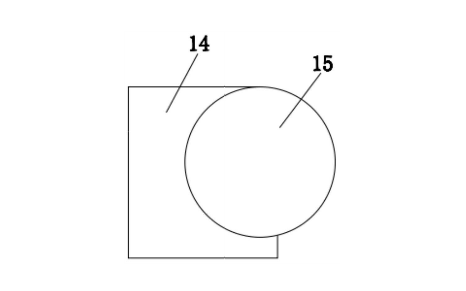

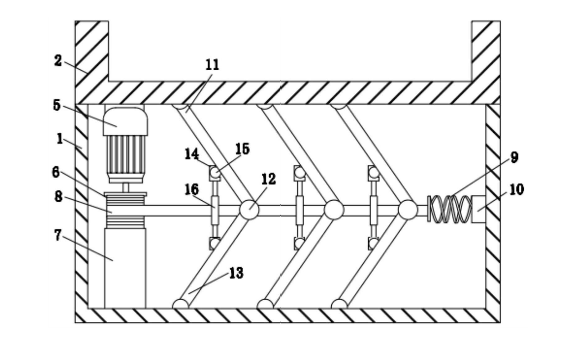

一种方便转移的电气自动化车床摆放架的底部铰接有第一拉动杆，第一拉动杆底部活动套接有连接轴，连接轴的表面活动套接有第二拉动杆，第二拉动杆的底部与盒体内壁的底部铰接，第一拉动杆的底部和第二拉动杆的顶部均位于连接轴的表面，摆放架的底部与盒体的顶部相抵触，第一拉动杆、第二拉动杆和连接轴均为三个，绳体依次穿过三个连接轴且与连接轴固定连接，三个第一拉动杆和第二拉动杆的左侧面均固定连接有第一转动珠，两个第一转动珠均活动连接有第一转动盒，两个有第一转动盒之间固定连接有伸缩套杆。

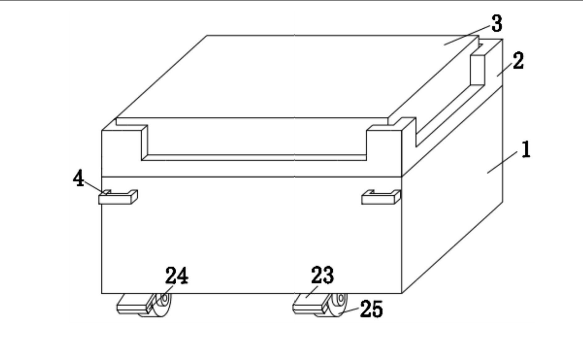

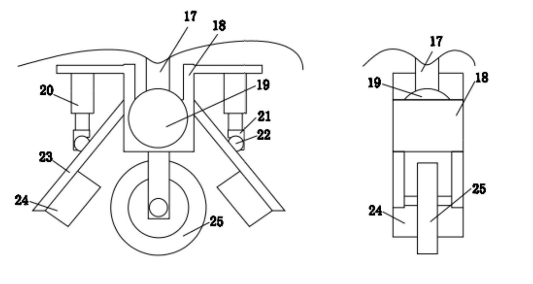

盒体的底部固定连接有四个固定杆，四个固定杆的底部均固定连接有第二转动珠，第二转动珠的表面活动连接有第二转动盒，第二转动珠位于第二转动盒的内部，第二转动盒为倒帽子状，第二转动盒前侧与后侧的底部均固定连接有电动推杆，两个电动推杆的底部均固定连接有第三转动盒，第三转动盒的内部活动连接有第三转动珠，第三转动珠的表面均固定连接有挡路板，挡路板的内侧面固定连接有停止板，第二转动盒的底部固定连接滑轮。盒体的正面固定连接有两个拉手，两个拉手分别位于盒体正面的两侧。第一转动珠均位于第一转动盒的内部，且第一转动珠可以做顺时针和逆时针运动。两个所述挡路板位于滑轮的前侧与后侧，且两个挡路板呈八字状，绳体位于伸缩套杆后侧。且伸缩套杆与绳体互不接触。
