工业自动化控制柜

大学仕 2020-09-16 10:44

0点赞 572浏览

摘要：

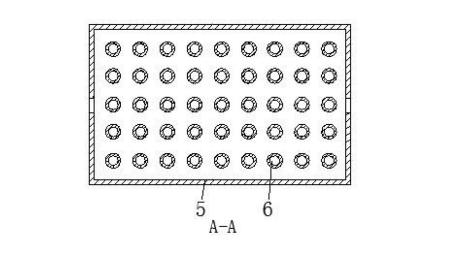

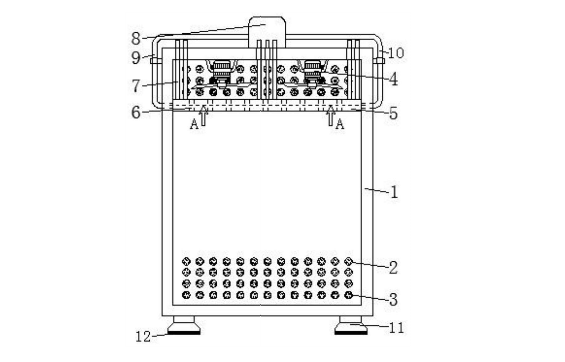

本实用新型公开了一种工业自动化控制柜，包括柜体、柜体背面的顶部和底部均开设有散热孔，柜体的背面且位于散热孔的位置固定连接有灰尘过滤网，柜体的内壁顶部固定连接有驱动装置，柜体内壁相对应的两侧之间且靠近驱动装置的位置固定连接有散热器，散热器的表面开设有通孔，散热器的顶部固定连接有导热片，导热片的顶端贯穿柜体的内壁顶部并延伸至器外部，底座的底部固定连接有防滑垫。

技术领域：

本实用新型涉及控制柜技术领域，具体为一种工业自动化控制柜。

背景技术：

在生产过程自动化技术出现之前，工厂操作员必须人工监测设备性能指标和产品质量，以确定生产设备处于最佳运行状态，而且必须在停机时才能实施各种维护，这降低了工厂运营效率，且无法保障操作安全，生产过程自动化技术可以简化这一过程。通过在工厂各个区域安装数千个传感器，自动化系统可以收集温度、压力和流速等数据，然后利用计算机对这些信息进行储存和分析，再用简洁明了的形式把处理后的数据显示到控制室的大屏幕上，操作人员只要观察大屏幕就可以监控整个工厂的每项设备，生产过程自动化系统除了能够采集和处理信息，还能自动调节各种设备，优化生产，在工业生产中，自动化控制柜具有非常重要的地位。

目前市场上现有的工业自动化控制柜内大量元器件发热，使得柜内稳定升高，不能将热量及时散发，容易出现高温的情况，元器件容易烧坏，有点为了散热，开有散热孔，但大量的灰尘容易进入，造成灰尘堆积进一步阻碍了热量散发，降低了元器件的使用寿命，而且柜内容易出现潮湿，尤其到了雨季，降低了使用性能。

实用新型内容：

(一)解决的技术问题：

针对现有技术的不足，本实用新型提供了一种工业自动化控制柜，解决了不能将热量及时散发，容易出现高温的情况，元器件容易烧坏，有点为了散热，开有散热孔，但大量的灰尘容易进入，造成灰尘堆积，进一步阻碍了热量散发，降低了元器件的使用寿命，而且柜内容易出现潮湿，尤其到了雨季，降低了使用性能的问题。

(二)技术方案：

为实现以上目的，本实用新型通过以下技术方案予以实现：

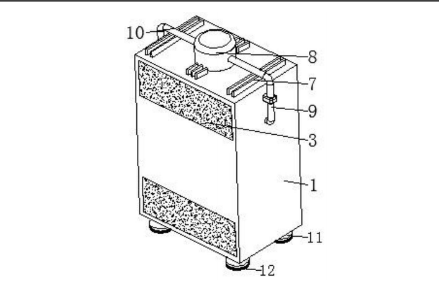

一种工业自动化控制柜所述柜体的顶部中央位置固定连接有循环冷却泵，循环冷却泵的出水端连通有进水管，进水管远离循环冷却泵的一端与散热器的进水端连通，循环冷却泵的进水端连通有出水管，出水管远离循环冷却泵的一端与散热器的出水端连通。

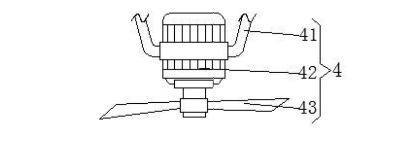

柜体的底部固定连接有底座，底座的底部固定连接有防滑垫，防滑垫的材料设置为橡胶材质。驱动装置包括支撑架，支撑架的顶端与柜体的内壁顶部固定连接，支撑架的表面固定连接有驱动电机，驱动电机的输出轴固定连接有散热扇叶，散热孔均匀分布在柜体背面的顶部和底部。

(三)有益效果：

本实用新型提供了一种工业自动化控制柜，具备以下有益效果：

该工业自动化控制柜，通过柜体背面的顶部和底部均开设有散热孔，柜体的背面且位于散热孔的位置固定连接有灰尘过滤网，柜体的内壁顶部固定连接有驱动装置，柜体内壁相对应的两侧之间且靠近驱动装置的位置固定连接有散热器，散热器的表面开设有通孔，散热器的顶部固定连接有导热片，导热片的顶端贯穿柜体的内壁顶部并延伸至器外部，达到了防尘防潮散热的效果，结构合理简单，操作使用方便，具有防尘防潮散热的功能，可及时将热量散发，避免出现高温的情况，通风防潮，减少灰尘进入，延长了使用寿命，提高了工作效率及使用性能。
