大豆加工用自动化筛选装置

大学仕 2020-08-27 09:22

0点赞 335浏览

摘要：

本实用新型公开了一种大豆加工用自动化筛选设备，包括箱体。所述箱体内固定有上料管，且上料管顶端固定有电机，电机输出轴穿过上料管顶部内壁固定有传动轴，传动轴上固定有螺旋叶片，上料管一侧外壁底端开有入料口，且上料管一侧外壁顶端插接固定有导料管，箱体一侧设有侧板，且侧板与箱体之间活动安装有同一个筛选机构，筛选机构包括筛网，且筛网呈倾斜放置，筛网内固定有交错分布的分流板，筛网底部外壁固定有振动器。

技术领域：

本实用新型涉及大豆筛选技术领域，尤其涉及一种大豆加工用自动化筛选设备。

背景技术：

在使用大豆加工食品时，为保证加工的食品质量，要对大豆进行筛选，去除那些干瘪及较小的大豆，现有的对大豆的筛选方法主要有两种，一种是人工筛选，一种是机器筛选。人工筛选费时又费力，而且效果也不好，器筛选效率高，筛选快，劳动强度低，使用越来越广泛，而对于普通的大豆筛选机来说，都只是把物料一次性倒入机器进行筛选，就会造成物料没有摊开均匀，筛选不彻底，筛选效果没有达到预期的效果，筛选效率不高，不能充分去除干瘪及较小的大豆。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种大豆加工用自动化筛选设备。

为了实现上述目的本实用新型采用了如下技术方案：

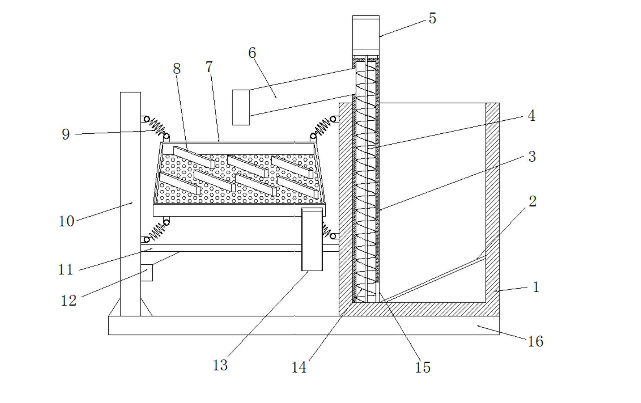

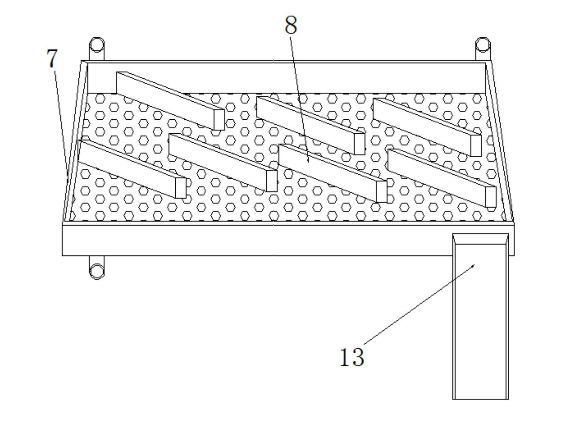

一种大豆加工用自动化筛选设备，包括箱体。所述箱体内固定有上料管，且上料管顶端固定有电机，电机输出轴穿过上料管顶部内壁固定有传动轴，传动轴上固定有螺旋叶片，所述上料管一侧外壁底端开有入料口，且上料管一侧外壁顶端插接固定有导料管，箱体一侧设有侧板，且侧板与箱体之间活动安装有同一个筛选机构。所述筛选机构包括筛网，且筛网呈倾斜放置，筛网内固定有交错分布的分流板，筛网底部外壁固定有振动器。

进一步的所述筛网四个拐角处均固定有连接环，且箱体外壁与侧板上均固定有对应的连接环，箱体和侧板上的连接环与筛网上的连接环之间固定有弹簧。所述筛网底端插接固定有出料管。所述侧板和箱体之间固定有同一个集料板且集料板底部外壁一侧固定插接有导料斗。所述箱体底部内壁固定有斜板，且箱体与侧板底部固定有同一个底板。所述底板顶部外壁固定有导料板，且导料板位于出料管下方。
