布料自动化切割卷绕设备

大学仕 2020-07-07 14:25

0点赞 614浏览

摘要：

本实用新型公开了一种布料自动化切割卷绕设备,包括工作台和移动座，所述气缸的活塞杆连接于工作台上端中部凹槽内的升降台的底部，两组所述移动架的底部滑接于横向导轨，所述水平板中部的矩形开口槽内设有圆形切割刀片，两组所述第一支撑板的上端通过支架耳连接有布料卷筒，所述第二支撑板的底部安装有第一伺服电机。所述第一伺服电机的转轴贯穿第二支撑板并连接有转动圆盘，所述转动圆盘和连接头之间连接有布料卷绕筒。

本实用新型同时开启第一伺服电机和第二伺服电机，使得布料卷绕筒继续绕卷布料的同时，圆形切割刀片对布料进行切割，这样既使得布料以便切割，又对切割后的布料进行收卷，提高了工作效率。

技术领域:

本实用新型涉及布料切割卷绕技术领域，具体为一种布料自动化切割卷绕设备。

背景技术:

布料在纺织完成后一般呈卷状存放，需要将布料进行一定的裁剪分割成所需的尺寸，以满足制作的要求，现有的切割设备在完成布料的切割后不方便进行收卷，切割效率低，为此我们推出一种布料自动化切割卷绕设备。

实用新型内容:本实用新型的目的在于提供一种布料自动化切割卷绕设备，以解决上述背景技术中提出的问题。

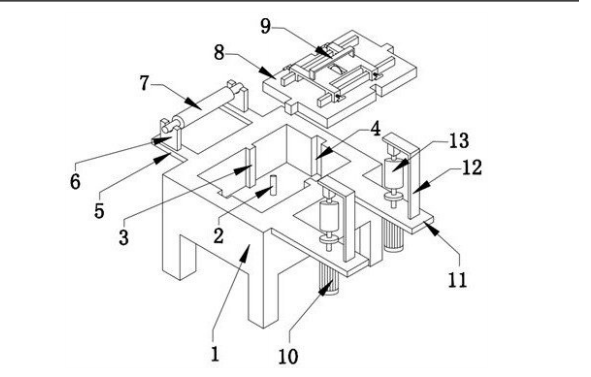

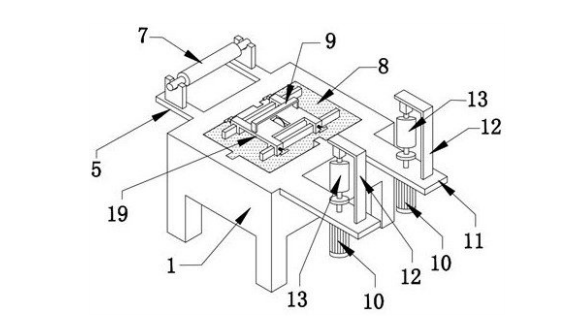

所述移动座包括前后两组移动架，两组所述移动架的底部滑接于横向导轨，所述工作台的左端设有两组第一支撑板，两组所述第一支撑板的上端通过支架耳连接有布料卷筒，所述工作台的右端设有两组第二支撑板，所述第二支撑板的底部安装有第一伺服电机，所述第一伺服电机的转轴贯穿第二支撑板并连接有转动圆盘，所述第二支撑板上端设有L型支架，L型支架水平部分的底部设有连接头，所述转动圆盘和连接头之间连接有布料卷绕筒。

所述工作台上端中部凹槽前后侧壁均设有滑槽，所述工作台上端中部凹槽左右侧壁均设有竖直导轨，所述升降台的前后端设有滑接于滑槽的滑接凸起，所述升降台左右两端设有滑接于竖直导轨的缺口槽。所述水平板的底部安装有第二伺服电机，所述第二伺服电机的输出端连接于圆形切割刀片的中部。所述水平板的上端还设有横向倒U型架。所述移动架的底部侧边螺接有T型螺纹杆，所述T型螺纹杆的螺纹端锁紧后抵住横向导轨。

与现有技术相比,本实用新型的有益效果是:
