自动化鞋子成型生产线

大学仕 2020-06-11 14:00

0点赞 593浏览

摘要：

本发明实施例公开了一种自动化鞋子成型生产线，具体涉及鞋子成型领域，包括底座。所述底座顶部设有工作台，所述工作台两侧均设有固定杆。所述固定杆顶部设有便捷涂胶机构，所述便捷涂胶机构包括顶板，所述顶板与固定杆固定连接，所述顶板底部固定设有悬空输送机，所述悬空输送机底部固定设有连接板，所述连接板一侧固定设有放置板，所述连接板一侧设有第一贯穿滑口，所述第一贯穿滑口内壁设有第一导向槽，所述第一导向槽内部设有第一滑块。本发明通过设置便捷涂胶机构，有效的对斜面和鞋底进行位置定位，提升了后期上胶的便捷性，同时对斜面和鞋底进行固，便于后期烘烤的定型效果，提升了斜面和鞋底的粘合质量。

背景技术：

鞋子有着悠久的发展史。鞋子是人们保护脚不受伤的一种工具。最早人们为了克服特殊情况，不让脚难受或者受伤，就发明了毛皮鞋子。鞋子发展到现在就形成了现在这个样子。各种样式功能的鞋子随处可见。鞋子分类有很多种，按穿用对象分，有男、女、童等鞋，按季节分，有单、夹、棉、凉等鞋。按材料分有皮鞋、布鞋、胶鞋、塑料鞋。按工艺分有线缝鞋、胶粘鞋、硫化鞋、模压鞋和注压鞋等鞋，按结构式样分，有耳式鞋、舌式鞋、浅口式鞋、“包子”鞋、凉拖鞋、高腰鞋和靴子。按用途分有日常生活鞋、劳动保护鞋、运动鞋、旅游鞋、雨鞋、滑板鞋、溜冰鞋、舞鞋等。现有技术存在以下不足，现有的制鞋成型生产线用于将鞋底和鞋面粘合的生产线，在使用过程中现有的生产线不能很好的将鞋底和鞋面的位置进行固定，从而影响到工作人员的上胶效率。

发明内容：

为此本发明实施例提供一种自动化鞋子成型生产线，通过设置便捷涂胶机构，悬空输送机带动连接板驱动斜面和鞋底移动到工作台上，然后工作人员对斜面和鞋底边缘处进行上胶，有效的对斜面和鞋底进行位置定位，提升了后期上胶的便捷性，同时对斜面和鞋底进行固定，便于后期烘烤的定型效果，提升了斜面和鞋底的粘合质量，以解决现有技术中由于现有的制鞋成型生产线用于将鞋底和鞋面粘合的生产线，在使用过程中现有的生产线不能很好的将鞋底和鞋面的位置进行固定，从而影响到工作人员的上胶效率导致的问题。

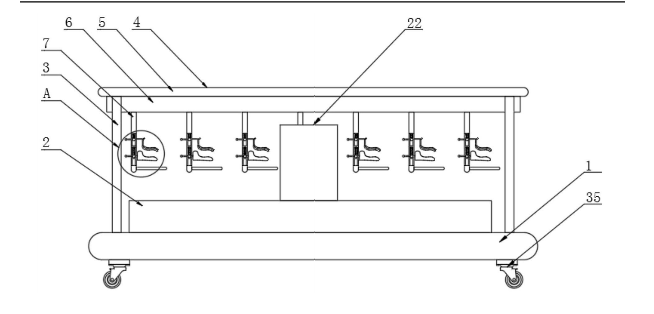

为了实现上述目的，本发明实施例提供如下技术方案，一种自动化鞋子成型生产线包括底座。所述底座顶部设有工作台，所述工作台两侧均设有固定杆，所述固定杆顶部设有便捷涂胶机。所述便捷涂胶机构包括顶板，所述顶板与固定杆固定连接，所述顶板底部固定设有悬空输送机。所述悬空输送机底部固定设有连接板，所述连接板一侧固定设有放置板，所述连接板一侧设有第一贯穿滑口，所述第一贯穿滑口内壁设有第一导向槽，所述第一导向槽内部设有第一滑块，所述第一滑块顶部固定设有第一弹簧，所述第一弹簧与第一导向槽内侧顶部固定连接，所述第一滑块与第一导向槽滑动连接。

所述第一滑块一侧固定设有第一侧杆，所述第一侧杆一侧固定设有鞋模。所述第一贯穿滑口顶部设有第二贯穿滑口，所述第二贯穿滑口内壁设有第二导向槽，所述第二导向槽内部设有第二滑块，所述第二滑块与第二导向槽滑动连接，所述第二滑块顶部固定设有第二弹簧，所述第二滑块一侧固定设有第二侧杆，所述第二侧杆底部固定设有鞋面挤压壳，所述第一滑块和第二滑块另一侧均固定设有把持杆。
