自动化轴承压装生产线

大学仕 2020-04-13 09:07

0点赞 350浏览

本实用新型提供了一种自动化轴承压装生产线，包括轴承压机，轴承压机包括机身、上部液压装置和下部液压装置，上部液压装置设于机身的上部，上部液压装置包括液压杆和上部压块，上部压块设于液压杆下部，下部液压装置设于机身下部，下部液压装置包括液压顶升杆、安装板和顶升压块，固定放置台固定安装于旋转支撑台上，固定放置台上设有若干个固定孔，固定放置台直径大于移动小车的宽度。本实用新型结构设计简单可靠，维修方便，在轴承压装时免去了工人的搬运，降低了工人的劳动强度，且一次运送能对多个轴进行轴承压装，生产效率高，压装时只需工人转动旋转支撑台将轴与轴承压机进行对准就可进行操作，生产效率高，操作便捷。

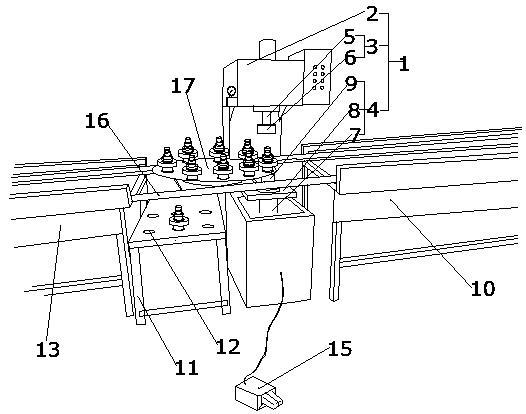

主权利要求: 1.一种自动化轴承压装生产线，包括轴承压机（1），其特征在于，所述轴承压机（1）包括机身（2）、上部液压装置（3）和下部液压装置（4），所述上部液压装置（3）设于机身（2）的上部，所述上部液压装置（3）包括液压杆（5）和上部压块（6），所述上部压块（6）设于液压杆（5）下部，所述下部液压装置（4）设于机身（2）下部，所述下部液压装置（4）包括液压顶升杆（7）、安装板（8）和顶升压块（9），所述安装板（8）设于液压顶升杆（7）上端，所述顶升压块（9）设于安装板（8）上方，所述轴承压机（1）底部设有控制踏板（15），所述轴承压机（1）右侧设有导轨支撑架（10），所述轴承压机（1）左侧设有放置台（11），所述放置台（11）低于导轨支撑架（10），所述放置台（11）上设有放置孔（12），所述放置台（11）左侧设有导轨支撑架Ⅰ（13），所述导轨支撑架（10）与导轨支撑架Ⅰ（13）上方设有导轨（16）,所述下部液压装置（4）低于导轨（16），所述导轨（16）上设有放置移动装置（17），所述放置移动装置（17）包括移动小车（18）、旋转支撑台（19）和固定放置台（20），所述旋转支撑台（19）固定于移动小车（18）上，所述固定放置台（20）固定安装于旋转支撑台（19）上，所述固定放置台（20）上设有若干个固定孔（21），所述固定放置台（20）直径大于移动小车（18）的宽度。
