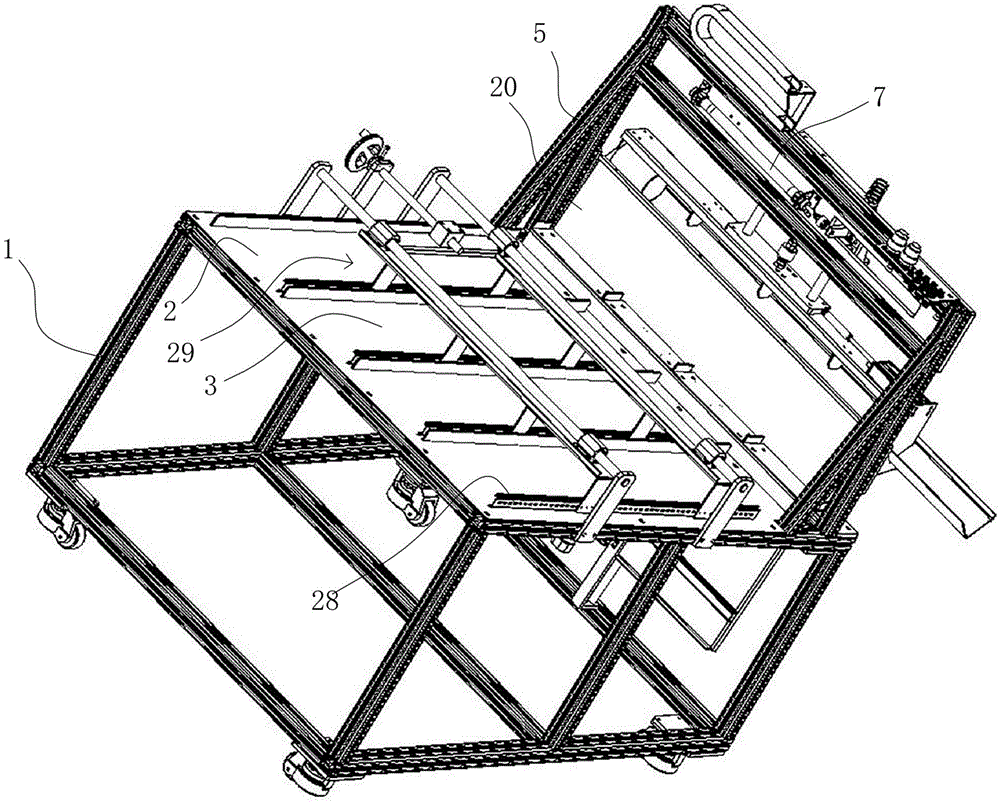

本实用新型提供了一种储液器自动提升上料装置，属于储液器加工技术领域。它包括主机架，所述的主机架上设有进料台板，在进料台板上设有若干呈倾斜设置的进料槽，进料槽端部连接有筒体导槽，主机架上且位于筒体导槽的一端还固定有一个副机架，主机架上设有一个位于筒体导槽上方且能沿着竖直方向往复运动的推料板组件，该推料板组件连接有推料板推进器，推料板推进器连接在副机架上并具有能沿水平方向往复运动的输出轴。本实用新型能能够实现连续化作业，将储液器运输至出料口实现逐个上料的效果，生产效率高。

技术领域

[0001] 本实用新型属于储液器加工技术领域，涉及一种储液器自动提升上料装置。

背景技术

[0002] 储液器是配装在空调蒸发器和压缩机吸气管部位，是防止液体制冷剂流入压缩机而产生液击的保护部件，能够起到贮藏、气液分离、过滤、消音和制冷剂缓冲的作用。 [0003] 在储液器生产过程中，储液器的上料存在效率低下的问题，储液器加工需要实现流水线自动化，就必须在上料时做到自动化逐个上料，但人工操作的方式，生产效率低下，不符合生产实际。为了实现自动化上料，人们探索了各种各样的解决方案，如中国专利公开了一种自动上料机(申请号：CN102424258B)。具有自动入料和自动分拣的优点，但是存在无法实现定位入料以及自动逐个入料的缺点。

实用新型内容

[0004] 本实用新型的目的是针对上述问题，提供一种储液器自动提升上料装置。 [0005] 为达到上述目的，本实用新型采用了下列技术方案： [0006] 一种储液器自动提升上料装置，包括主机架，所述的主机架上设有进料台板，在进料台板上设有若干呈倾斜设置的进料槽，进料槽端部连接有筒体导槽，主机架上且位于筒体导槽的一端还固定有一个副机架，主机架上设有一个位于筒体导槽上方且能沿着竖直方向往复运动的推料板组件，该推料板组件连接有推料板推进器，推料板推进器连接在副机架上并具有能沿水平方向往复运动的输出轴。 [0007] 在上述的储液器自动提升上料装置中，所述的副机架上连接有推料机械手座板， 所述的推料板推进器固定在所述的推料机械手座板上，所述的推料板推进器的输出轴连接有能沿水平方向往复运动的平移座。 [0008] 在上述的储液器自动提升上料装置中，所述的推料机械手座板上设有推料导轨， 所述的推料导轨两侧设有缓冲定位器，所述的平移座与推料导轨滑动连接。 [0009] 在上述的储液器自动提升上料装置中，所述的推料板组件包括固定在平移座上的升降推进器，升降推进器具有能沿竖直方向往复运动的输出轴，所述的升降推进器的输出轴另一端连接有推料板座，所述的推料板座上设有若干个推料板，所述的平移座两端还设有与推料板座相连的升降导柱。 [0010] 在上述的储液器自动提升上料装置中，所述的推料板座一端设有出料推进器，出料推进器具有能沿水平方向往复运动的输出轴，所述的出料推进器的输出轴连接有出料板。[0011] 在上述的储液器自动提升上料装置中，所述的进料槽端部连接有能沿竖直方向往复运动的提升托板，所述的提升托板上设有若干个呈倾斜设置且与所述的进料槽对应的提升槽，所述的提升托板上设有提升机构，所述的提升托板端部设有中筒挡料板，所述的中筒挡料板另一端与所述的筒体导槽相连。[0012] 在上述的储液器自动提升上料装置中，所述的提升机构包括固定在主机架上的提升支座，所述的提升支座上固设有提升推进器，所述的提升推进器具有能沿竖直方向往复运动的输出轴，所述的提升推进器的输出轴与所述的提升托板相连，所述的提升托板上设有提升连杆组件。 [0013] 在上述的储液器自动提升上料装置中，所述的提升连杆组件包括与所述的提升托板相连的提升导柱，所述的提升导柱与所述的提升支座滑动配合连接，所述的提升导柱另一端连接有L型导柱支座，所述的L型导柱支座的另一端连接有提升挡板，所述的提升挡板 与所述的提升托板相连。 [0014] 在上述的储液器自动提升上料装置中，所述的进料槽内设有能沿水平方向往复运动的间隔板，所述的间隔板上设有宽度调整机构。 [0015] 在上述的储液器自动提升上料装置中，所述的宽度调整机构包括固定在所述的主机架上的丝杆支撑座，所述的丝杆支撑座上设有宽度调节丝杆，所述的宽度调节丝杆一端连接有手轮，所述的宽度调节丝杆上设有调节横梁，所述的调节横梁两端连接有间隔板导柱且能沿水平方向往复运动，所述的间隔板导柱固定在主机架上，所述的调节横梁低端连接有间隔板安装座，间隔板安装座上的连接板与间隔板相连。 [0016] 与现有的技术相比，本实用新型的优点在于： [0017] 1、可以在出料槽内放置大量储液器，配合推料板组件以及推料板推进器，能够实现连续化作业，将储液器运输至出料口实现逐个上料的效果。 [0018] 2、推料导轨的上下端具有向内的凹槽，且凹槽呈圆弧形，保证平移座和推料导轨在滑动连接的同时，稳定性也不会降低，缓冲定位器能使平移座在往复运动时起到缓冲以 及定位的作用。 [0019] 3、采用提升挡板能够使部分储液器向上提升时，挡住进料槽中的储液器防止掉落 或卡住提升托板，导致装置损坏。 [0020] 4、设置宽度调整机构可以改变进料槽的宽度，使装置能够适用于不同长度的储液器，防止储液器在滚动时倾斜堵住进料槽，方便进料 [0021] 本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
