用于服装袋片缝合的快速换模贴袋机

大学仕 2020-01-08 09:29

0点赞 1270浏览

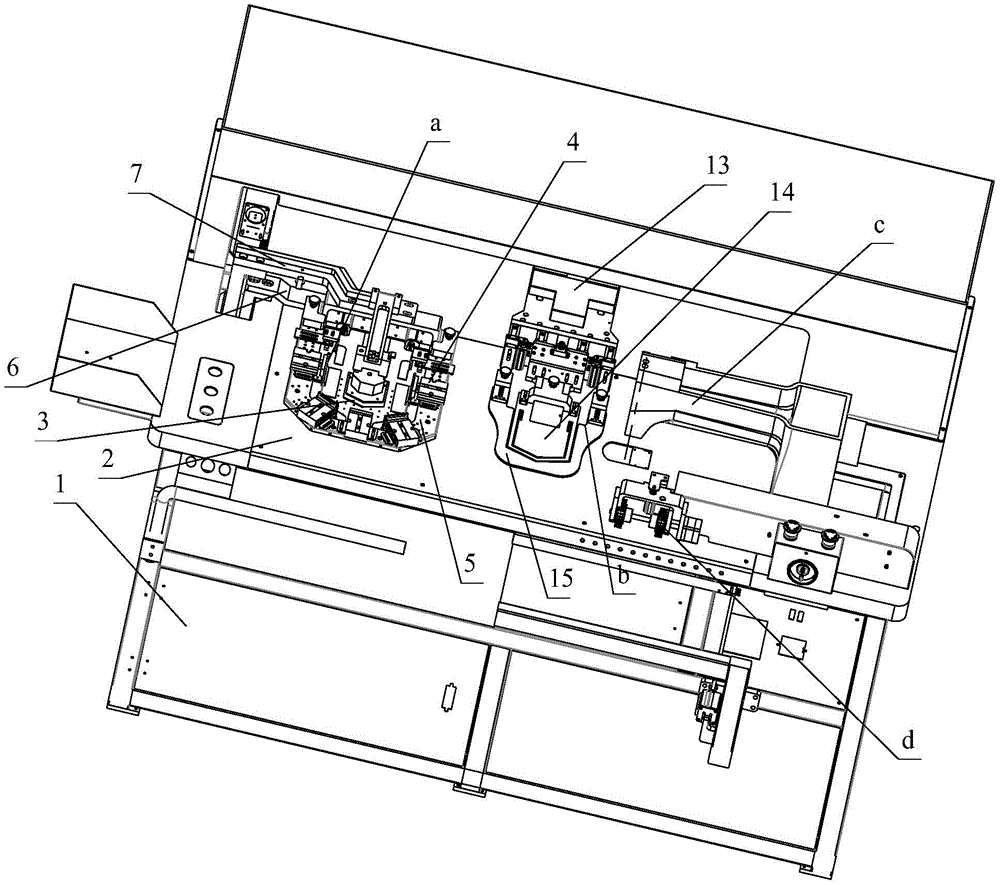

本实用新型公开了一种用于服装袋片缝合的快速换模贴袋机，包括贴袋机的机架和设置机架上的工作台，工作台上设有上料夹料装置、接料装置、缝纫装置以及出料装置，上料夹料装置包括袋形板和折袋框，袋形板和折袋框分别经底梁和顶梁与固定在机架内的驱动机构传动连接，袋形板上设有连接板，连接板经螺栓与底梁呈可拆卸的连接，顶梁上连接有压框支架，折袋框经螺栓与压框支架呈可拆卸的连接，与现有技术相比，本实用新型利用螺栓将袋形板和折袋框螺接固定至底梁和顶梁上，以便对其进行直接拆卸，从而达到快速换模的作用，避免在换模过程中其他部件的拆装，具有换模速度快的优点，便于加工不同规格的产品，保证较好的贴袋效率。

【技术领域】

[0001] 本实用新型涉及贴袋机结构的技术领域，特别是一种用于服装袋片缝合的快速换模贴袋机。

【背景技术】

[0002] 贴袋机主要用于牛仔裤、衬衫及其他衣服的口袋缝制作业，平针缝制和套结可以一次完成，还适用于服装加工中其他不规则形状部位的缝合。随着人们生活消费水平的提高，人们对衣物的需要也越来越大，企业渴望有自动化程度更高的贴袋机，同时也希望贴袋机能缝制出更加美观的产品，这样才能满足社会的需求。 [0003] 贴袋机主要包括上料夹料装置、接料装置、缝纫装置以及出料装置，其工作原理是将面料放于工作台面，在上料夹料装置的袋形板上放置袋片，利用折袋框上的折边组件并将袋片的边沿向底面翻折，并利用上料夹料装置的升降控制压放于面料上，通过接料装置将具有袋片的布料移动至缝纫装置处并配合缝纫装置的动作进行车缝，最后由出料装置完成出料。 [0004] 现有技术中贴袋机的袋形板和折袋框固定结构较为复杂，当其加工不同尺寸的袋片时，更换模型十分不便，需拆卸贴袋机其他部件，无法实现快速换模。

【实用新型内容】

[0005] 本实用新型的目的就是解决现有技术中的问题，提出一种用于服装袋片缝合的快速换模贴袋机，能够实现快速换模，以应对加工不同规格，保证贴袋效率。 [0006] 为实现上述目的，本实用新型提出了一种用于服装袋片缝合的快速换模贴袋机，包括贴袋机的机架和设置所述机架上的工作台，所述工作台上设有上料夹料装置、接料装置、缝纫装置以及出料装置，所述上料夹料装置包括用于放置袋片的袋形板和具有折袋组件以使袋片边沿翻折的折袋框，所述袋形板和折袋框分别经底梁和顶梁与固定在机架内的驱动机构传动连接，所述袋形板上设有连接板，所述连接板经螺栓与所述底梁呈可拆卸的连接，所述顶梁上连接有压框支架，所述折袋框经螺栓与所述压框支架呈可拆卸的连接。 [0007] 作为优选，所述折袋框上设有一对连接块，所述连接块之间设有供所述压框支架底部伸入的嵌槽，所述压框支架限位安装在所述嵌槽中，并经所述螺栓与连接块螺接固定。 [0008] 作为优选，所述压框支架的两端经折弯形成有支脚，所述支脚限位安装在所述嵌槽中并与所述连接块螺接固定。 [0009] 作为优选，所述接料装置包括与接料驱动机构连接的滑台板以及连接在所述滑台板上并可跟随其移动的内压框和外压框，所述滑台板上设有由升降气缸驱动可往复升降的外压框连接块，所述外压框经螺栓与所述外压框连接块呈可拆卸的连接。 [0010] 作为优选，所述滑台板上升降连接有底板，所述内压框上设有内压框连接块，所述内压框连接块经螺栓与所述底板呈可拆卸的连接。 [0011] 本实用新型的有益效果：与现有技术相比，本实用新型利用螺栓将袋形板和折袋框螺接固定至底梁和顶梁上，以便对其进行直接拆卸，从而达到快速换模的作用，避免在换模过程中其他部件的拆装，具有换模速度快的优点，便于加工不同规格的产品，保证较好的贴袋效率。
