电气自动化设备温度报警装置

大学仕 2021-01-05 16:50

0点赞 827浏览

本实用新型公开了电气自动化设备温度报警装置，包括外壳体，所述外壳体内部边缘处转动设置有转筒，所述转筒底部固定设置有第二通孔，且转筒侧壁固定设置有第一通孔，所述转筒上表面固定设置有转手，所述外壳体内部中心处固定设置有卡板，所述卡板边缘处固定设置有线孔，且卡板内侧中心处固定设置有电源，所述电源另一端固定于外壳体内壁，所述外壳体左侧壁固定设置有卡架，所述外壳体外侧壁靠近转筒处固定设置有螺帽，所述螺帽前端通过导线固定连接有螺母，所述螺母前端固定设置有温度感应探头和警报器。该电气自动化设备的温度报警装置操作简单，可以用来预警同一台机器的多个区域温度，而且不会造成线路混乱。

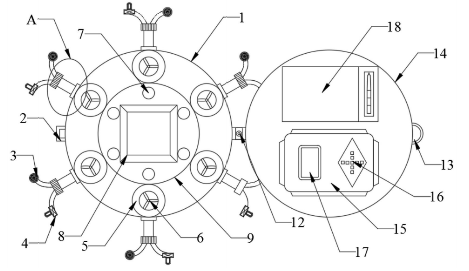

1.一种电气自动化设备的温度报警装置，包括外壳体(1)，其特征在于，所述外壳体(1)内部边缘处转动设置有转筒(5)，所述转筒(5)底部固定设置有第二通孔(21)，且转筒(5)侧壁固定设置有第一通孔(20)，所述转筒(5)上表面固定设置有转手(6)，所述外壳体(1)内部中心处固定设置有卡板(9)，所述卡板(9)边缘处固定设置有线孔(7)，且卡板(9)内侧中心处固定设置有电源(8)，所述电源(8)另一端固定于外壳体(1)内壁，所述外壳体(1)左侧壁固定设置有卡架(2)，所述外壳体(1)外侧壁靠近转筒(5)处固定设置有螺帽(11)，所述螺帽(11)前端通过导线(19)固定连接有螺母(10)，所述螺母(10)前端固定设置有温度感应探头(3)和警报器(4)，所述外壳体(1)右侧外壁固定设置有铰接轴(12)，所述外壳体(1)通过铰接轴(12)与盖体(14)相铰接，所述盖体(14)右侧壁固定设置有卡扣(13)，且盖体(14)上表面前部固定设置有记录板(18)，所述盖体(14)上表面后部固定设置有控制板(15)，所述控制板(15)表面固定设置有按键(16)和显示屏(17)，所述按键(16)位于显示屏(17)右侧。
