电气自动化检测装置

大学仕 2021-01-05 16:44

0点赞 1295浏览

本实用新型公开了一种电气自动化设备的检测装置，涉及电气自动化设备技术领域，包括装置柱，所述装置柱的一端固定连接有手持柱，所述装置柱的一侧固定连接有电流表，所述装置柱的一侧固定连接有温度数字显示屏，所述装置柱远离手持柱的一端固定连接有装置架。该电气自动化设备的检测装置，通过装置柱、手持柱、装置架、斜支撑柱、检测板、配重块、滑槽和移动架的配合设置，能够使检测装置操作更加方便，解决了现有的操作不便不能广泛适配的情况，通过装置柱、电流表、温度数字显示屏、漏电检测器和温度触片的配合设置能够对设备漏电情况和设备温度进行直观的检测，解决了现有的检测装置性价比低的情况。

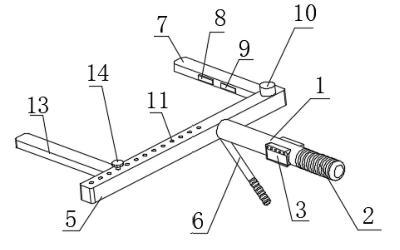

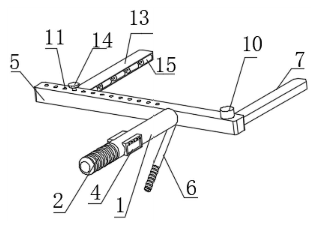

1.一种电气自动化设备的检测装置，其特征在于，包括装置柱(1)，所述装置柱(1)的一端固定连接有手持柱(2)，所述装置柱(1)的一侧固定连接有电流表(3)，所述装置柱(1)的一侧固定连接有温度数字显示屏(4)，所述装置柱(1)远离手持柱(2)的一端固定连接有装置架(5)，所述装置架(5)的底部固定连接有斜支撑柱(6)，所述装置架(5)的一侧固定连接有检测板(7)，所述检测板(7)的一侧固定连接有漏电检测器(8)，所述检测板(7)的一侧固定连接有温度触片(9)，所述装置架(5)的顶部固定连接有配重块(10)，所述装置架(5)的顶部开设有螺纹孔(11)，所述装置架(5)的一侧开设有滑槽(12)，所述装置架(5)的内部活动连接有移动架(13)，所述装置架(5)的顶部螺纹连接有螺纹旋钮(14)，所述移动架(13)的设置有滚柱(15)。

2.根据权利要求1所述的一种电气自动化设备的检测装置，其特征在于，所述装置柱(1)的内部设置有连接线，所述装置柱(1)内部的连接线与电流表(3)、温度数字显示屏(4)、漏电检测器(8)和温度触片(9)电连接。

3.根据权利要求1所述的一种电气自动化设备的检测装置，其特征在于，所述手持柱(2)的材质为橡胶，所述手持柱(2)的长度小于装置柱(1)的长度，所述手持柱(2)的外表面设置有凹槽。

4.根据权利要求1所述的一种电气自动化设备的检测装置，其特征在于，所述装置架(5)的材质为铝合金，所述斜支撑柱(6)的倾斜角度为四十五度，所述斜支撑柱(6)的直径小于装置柱(1)的直径，所述斜支撑柱(6)的外表面设置有防滑纹。

5.根据权利要求1所述的一种电气自动化设备的检测装置，其特征在于，所述检测板(7)的长度与移动架(13)的长度相同，所述检测板(7)的内部设置有线路通道。

6.根据权利要求1所述的一种电气自动化设备的检测装置，其特征在于，所述滑槽(12)的截面形状为T形，所述滑槽(12)与移动架(13)一侧的滑块相适配。7.根据权利要求6所述的一种电气自动化设备的检测装置，其特征在于，所述移动架(13)的顶部开设有螺孔，所述移动架(13)通过螺纹旋钮(14)与装置架(5)固定连接，所述移动架(13)的内部固定连接有内轴。
