自动化漆料灌装设备

大学仕 2020-08-12 09:12

0点赞 237浏览

摘要：

本实用新型公开了一种自动化漆料灌装设备，包括架体、设置在架体两侧的夹持装置，以及设置在架体上部的漏斗，夹持装置包括横杆，横杆的中部转动连接有支撑块，支撑块与压杆以及圆弧形夹紧件连接，圆弧形夹紧件的内壁上设置橡胶层，压杆上设置卡块，架体上连接铁链，铁链的另一端连接挂钩，当压杆向下压至圆弧形夹紧件处于水平位置时，挂钩挂接在卡块上。

技术领域：

本发明涉及漆料加工生产技术领域，更具体地说，涉及一种自动化漆料灌装设备。

背景技术：

漆料在反应釜中加工完毕后，需要分装在灌装桶内，现阶段的灌装设备都没有携带灌装桶移动的功能，在灌装完成之后要手动将灌装桶提走，或者手动提放到小车上推走，操作十分不便，并且浪费大量的人力。如何能够在漆料产品灌装完成之后进行移动，将灌装好的漆料桶放置到合适的位置，一直是人们希望解决的问题。

发明内容：

本发明为了解决上述问题，提出一种自动化漆料灌装设备，解决了传统灌装设备在灌装完成后需要手提灌装完成的灌装桶，浪费人力和时间的技术问题。

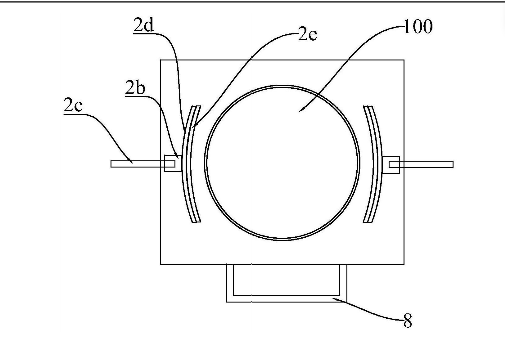

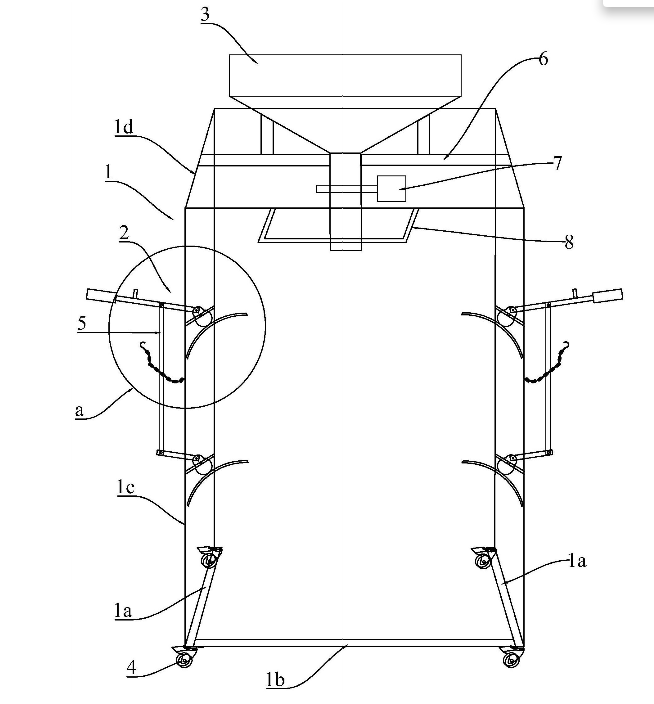

为了达到上述目的，本发明提供一种一种自动化漆料灌装设备包括架体、设置在所述架体两侧的夹持装置，以及设置在所述架体上部的漏斗。架体包括底部前后方向平行相对设置两个第一底杆，两个第一底杆的后端与第二底杆的两端相连，两个第一底杆的端部下方均设置万向轮两个第一底杆的两端上方均设置立杆，相邻的两个立杆的顶端通过顶杆相连。夹持装置包括连接在左侧两个所述立杆上的横杆，横杆的中部转动连接有支撑块，支撑块由两个半径不同并且圆心角大于180°的扇形结构拼接而成，横杆与支撑块的转动连接点位于两个扇形结构的拼接处中部，半径较小的所述扇形结构与压杆的一端固连，半径较大的所述扇形结构远离半径较小的所述扇形结构一侧的圆弧外缘上连接用于夹紧漆料桶的圆弧形夹紧件。

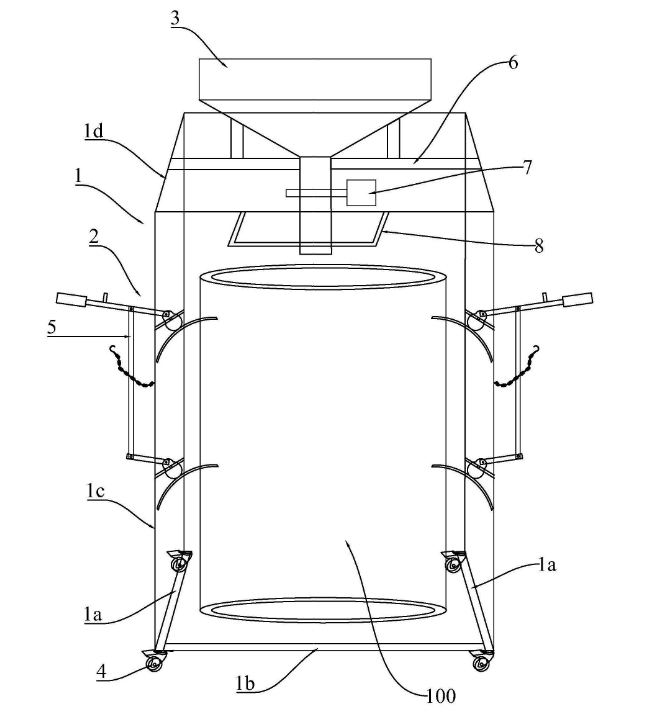

圆弧形夹紧件的内壁上设置橡胶层。所述压杆的端部设置把手，靠近把手处设置卡块，立杆的下部连接铁链，铁链的另一端连接挂钩，当压杆向下压至圆弧形夹紧件处于水平位置时，挂钩挂接在所述卡块上。压杆的中部与联动杆铰接，联动杆的另一端与设置在所述架体左侧下方的所述夹持装置的压杆的端部铰接。位于架体右侧的所述夹持装置与位于架体左侧的所述夹持装置对称设置。

本发明的优点：

在于在对漆料灌装完成之后，能够直接将漆料桶推走，运送到指定的位置存放，无需手提，能够节省大量人力。本发明中的漏斗出口处采用液压遥控阀控制，能够远程控制灌装过程的启动和停止，操作方便。
