自动化真空灌装机

大学仕 2020-07-22 11:34

0点赞 336浏览

技术领域：

本实用新型属于真空灌装机技术领域，具体为一种自动化真空灌装机。

背景技术：

随着科技的发展，真空灌装机被广泛应用于各领域，而现有的真空灌装机一般包括工作台、放置在工作台上的载具、以及位于工作台上方的真空灌装头。而在使用时，操作人员先将包装瓶放置在载具上，然后通过真空灌装头对包装瓶进行灌装物料，而待物料灌装完成后，操作人员再将包装瓶从载具上移出，放置于出料输送带装置上输出进行包装，但在此工作过程中，常需要操作人员手动在载具进行取放瓶操作，操作过程较麻烦，操作人员的劳动强度也较大，同时在批量生产的过程中，远不能满足行业生产的需求。

实用新型内容：

针对上述情况为克服现有技术的缺陷，本实用新型提供一种自动化真空灌装机，有效的解决了目前真空灌装机在灌装时操作较麻烦，以及不能满足行业生产需求的问题。

为实现上述目的本实用新型提供如下技术方案：

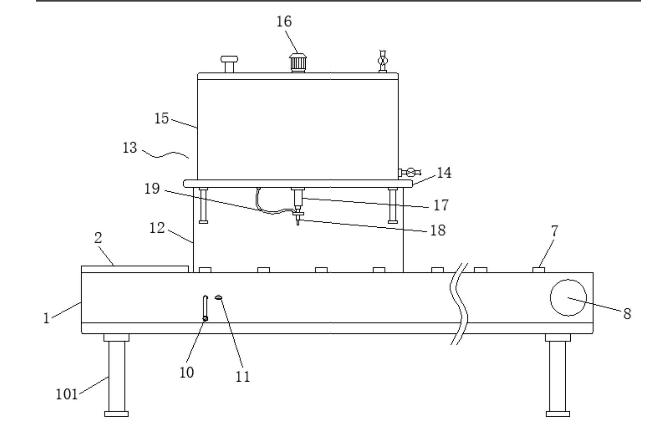

一种自动化真空灌装机：包括底座，底座底部的两侧均固定安装有支撑腿，底座顶部的一侧固定连接有工作台，底座顶部的另一侧开设有传动槽，传动槽的两侧分别活动连接有第一转动轴和第二转动轴，第一转动轴和第二转动轴之间传动连接有传动带，传动带表面的中部等距离固定连接有载具，底座一侧的一端固定安装有电机，电机的输出端与第一转动轴的一端固定相连接，第二转动轴的一侧固定连接有圆盘，底座一侧的另一端活动连接有转动把手，转动把手的一端与第二转动轴的一端固定相连接。

转动把手的一侧且位于底座一侧的另一端活动插接有位置针，位置针的一端与圆盘的一侧相接触，底座顶部的后侧固定安装有支撑板，支撑板的顶部固定安装有连接板，连接板的顶部安装有真空灌装机本体。真空灌装机本体包括储存箱、搅拌电动机、电动伸缩杆、真空灌头和连接软管，储存箱固定安装在连接板的顶部，搅拌电动机固定安装在储存箱顶部的中部，电动伸缩杆固定安装在连接板底部的中部，真空灌头固定连接在电动伸缩杆的底部，连接软管固定连接在储存箱和真空灌头之间。

与现有技术相比，本实用新型的有益效果是：

1、在工作中通过设置有底座、工作台、传动槽、第一转动轴、第二转动轴、传动带和载具，使本真空灌装机在进行操作时较简单，没有复杂的辅助操作过程，在灌装时首先通过开启电机，使其带动第一转动轴进形转动，第一转动轴的转动会使传动带带动载具稳定的进行移动，传动带带动载具进行移动时，在工作台上将瓶子依次放在载具上，然后通过真空灌装机本体依次对载具内的瓶子进行灌装，最后再通过第一转动轴持续的带动传动带进行转动，从而对灌装好的瓶子进行传输。

2、通过设置有电机和真空灌装机本体(以及连接板、储存箱、搅拌电动机、电动伸缩杆、真空灌头和连接软管)使本真空灌装机能够持续的进行灌装，从而满足行业生产的需求。通过电机的开启持续的带动传动带进行转动，以及通过控制真空灌装机本体，使其与转动的传动带进行配合，对瓶子进行持续的灌装。
