自动化饮料灌装用传送设备

大学仕 2020-07-10 10:18

0点赞 445浏览

摘要:

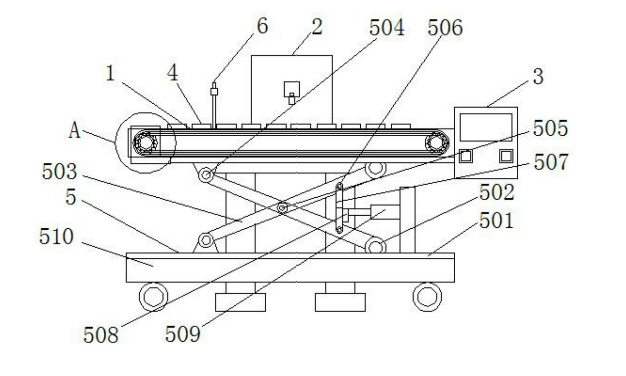

本发明提供一种自动化饮料灌装用传送设备，涉及饮料灌装用传送技术领域，包括框架，所述框架一侧连接有灌装机，且框架外壁固定安装有控制面板，所述框架内侧连接有传送机构，且传送机构外侧安装有驱动电机。

技术领域:

本发明涉及饮料灌装用传送技术领域，具体涉及一种自动化饮料灌装用传送设备。

背景技术:

饮料设备随着时代的发展而发展壮大，灌装饮料倍受人们的喜爱，对其饮料行业，在加工过程中应该着重注意生产效率以及卫生状态，才能满足时代消费者的需求。现有的自动化饮料灌装用传送设备不具备对饮料瓶进行快速传送的机构，以及不具备对饮料瓶进行有效夹紧的机构，而且不具备对夹紧后的瓶体的瓶口进行有效清洁的机构，并且不具备可以升降高度满足不同高度瓶体进行传送灌装饮料的工作的机构。

有益效果:

本发明提供了一种自动化饮料灌装用传送设备,与现有技术相比,具备以下有益效果:

1、该自动化饮料灌装用传送设备，在传动机构的作用下，通过将其驱动电机的外接电源启动，则使得驱动电机连接的转轴转动，从而使得左侧转轴上齿轮通过链条带动右侧转轴上齿轮进行转动，从而实现皮带的传动，便于将其皮带上夹紧机构内的饮料瓶进行传送到灌装机的出液口处进行灌装工作，从而提高罐装饮料的工作效率。

2、该自动化饮料灌装用传送设备，在夹紧机构的作用下，当将其饮料瓶放入两个夹板之间时，则使得饮料瓶挤压夹板，使得夹板一侧连接的活动内杆连接的压板对其安置框内壁固定连接的固定外杆内的弹簧进行压缩，从而在弹簧的反作用下，使得夹板对其饮料瓶进行夹紧工作，防止饮料瓶在传送过程中出现抖动的现象，从而避免灌装时发生失误造成饮料的浪费，并且通过这样的设置还能够对其不同宽度的瓶体进行夹紧工作，从而实现不同宽度瓶体的夹紧传送工作。

3、该自动化饮料灌装用传送设备，在升降机构的作用下，当不同高度的瓶体进行夹紧传送灌装工作时，则需要对其框架与之底撑板块之间的距离来完成升降工作，其通过电动推杆的外接电源启动，则推动连接板，此时使得连接板两侧连接的伸缩杆开始伸长，从而使得连接板两端通过第三活动轴连接的两交叉臂通过活动连接的滑轮在上下第二滑轨内向左侧进行滑动，从而使得两交叉臂通过第二活动轴进行撑开，则同时与之通过上下第一活动轴进行转动，从而完成框架与之底撑板块之间的升降，通过升降可以满足不同高度的饮料瓶进行与之灌装机出液口的对接工作。

4、该自动化饮料灌装用传送设备，在清洁机构的作用下，饮料瓶在传送过程中，清洁毛刷能够对其瓶口进行清洁，防止瓶口脏污，则当人们口饮时影响人类身体健康，且通过扭动上下两个内螺纹锁件，能够使得活动板块可以通过第二滑块在固定杆外壁开设的第二滑槽内进行上下移动，通过这样的移动，可以进行调节满足对不同高度瓶体的瓶口进行清洁，且调节好后，可以对其上下两个内螺纹锁件进行再次锁紧，并且清洁毛刷能够与之支撑杆之间进行拆卸更换或清洗消毒工作，从而提高饮料灌装的卫生安全性。
