半自动化油漆灌装设备

大学仕 2020-06-19 16:12

0点赞 229浏览

摘要：

本实用新型公开了一种半自动化油漆灌装设备，包括工作台、控制箱、储料罐，所述工作台上设置有多组料筒槽，所述储料罐内部设有液计器，所述储料罐底部设有出料口，所述出料口上连接有灌装管，所述灌装管底部连接有分流管，所述分流管底部的分流口均连接有中转管，所述中转管底部均连接有中转罐，所述中转罐底部均连接有出料管，所述出料管上均设有小型自动收放卷管器，所述出料管上均设置有恒流泵。

所述工作台底部连接有支架，所述支架底部四角均连接设置有脚轮，所述控制箱内设有单片机，所述控制箱设置有单开门，所述单开门向外一侧设置有显示屏和控制按钮。本实用新型具有方便操作、自动化程度高、灌装速度快的有益效果，其主要用于油漆灌装。

技术领域：

本实用新型属于油漆灌装设备技术领域，尤其涉及一种半自动化油漆灌装设备。

背景技术：

油漆是一种能够覆盖在物体表面起保护、装饰、标志和其它特殊用途的化学混合物涂料、油漆属于有机化工高分子材料，所形成的涂膜属于高分子化合物类型，按照现代通行的化工产品的分类，涂料属于精细化工产品。现代的涂料正在逐步成为一类多功能性的工程材料，是化学工业中的一个重要行业，油漆能够防腐、防水、防油、耐化学品、耐光、耐温等，物件暴露在大气之中受到氧气、水分等的侵蚀，造成金属锈蚀、木材腐朽、水泥风化等破坏现象，在物件表面涂以涂料，形成一层保护膜，能够阻止或延迟这些破坏现象的发生和发展，使各种材料的使用寿命延长，所以保护作用是油漆的一个主要作用，并且还具有装饰功能。

在不同材质的物件涂上涂料，可得到五光十色、绚丽多彩的外观，起到美化人类生活环境的作用，对人类的物质生活和精神生活做出不容忽视的贡献，以及拥有标记、防污、绝缘等的功能，随着国民经济的发展和科学技术的进步，涂料将在更多方面提供和发挥各种更新的特种功能，而油漆行业对生产技术的要求比较高，在生产过程中包括研磨、分散和灌装等多个不同工序，而在现阶段中油漆灌装自动化程度低，灌装速度慢，生产效率低。

发明内容：

本实用新型提供一种方便操作、自动化程度高、灌装速度快的油漆灌装设备，旨在解决上述存在的灌装油漆自动化程度低、灌装速度慢、生产效率低的问题。

本实用新型是这样实现的：

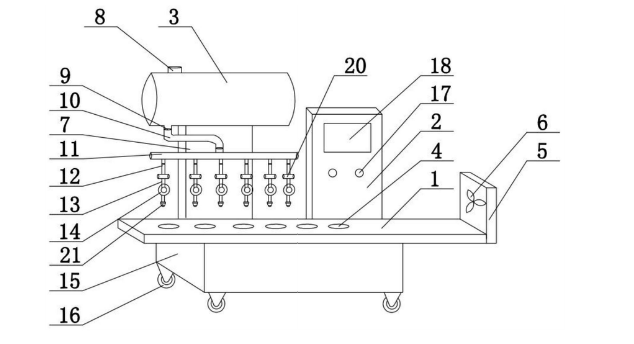

一种半自动化油漆灌装设备包括工作台、控制箱、储料罐。所述工作台上设置有多组料筒槽，所述工作台一侧设有一号支撑板。所述一号支撑板上设有凹槽。所述凹槽内嵌合连接有吹风扇所述工作台上固定连接有二号支撑板。所述二号支撑板顶部固定连接有所述储料罐，所述储料罐内部设有液计器，所述储料罐顶部设有入料口，所述储料罐底部设有出料口。

所述出料口上连接有灌装管，所述灌装管上设置有油漆泵，所述灌装管底部连接有分流管，所述分流管底部的分流口均连接有中转管，所述中转管底部均连接有中转罐，所述中转罐底部均连接有出料管，所述出料管上均设有小型自动收放卷管器，所述出料管均缠绕连接在所述小型自动收放卷管器上，所述出料管上均设置有恒流泵。

所述工作台底部连接有支架，所述支架与所述工作台连接处设置有自动升降杆，所述支架底部四角均连接设置有脚轮，所述工作台后方设置有控制箱，所述控制箱内设有单片机，所述单片机底部设有散热风扇，所述单片机通过数据线均与所述散热风扇、液计器、油漆泵、恒流泵连接，所述控制箱设置有单开门，所述单开门向外一侧设置有显示屏和控制按钮，所述显示屏通过数据线连接所述单片机，所述控制按钮通过数据线连接所述吹风扇和自动升降杆，所述控制按钮通过数据线连接所述单片机。
