本发明提供了某种旋转式输送激光标刻机，属于标刻机技术领域，它解决了现有标刻机自动化程度低、标刻效率低等技术问题。包括标刻机箱、支架和吸尘箱，标刻机箱的内部分为标刻室和主机室，吸尘箱通过管道连通标刻室，标刻室的内部设有检测摄像头、电动升降丝杆、横移气动推杆和标刻机构,电动升降丝杆上设有安装板，安装板上固定有空气泵和监控摄像头，标刻机箱的前侧设有安装箱，安装箱和支架之间设有三个均布的输送机构，输送机构上均设有夹取机构，安装箱上端转动设有转盘，转盘上方均设有若干圆周均布的压紧机构。本发明各部件配合稳定，可进行间歇式旋转流水线标刻，自动化程度高；有效吸收标刻时产生的烟尘和颗粒；可检测标刻是否合格。

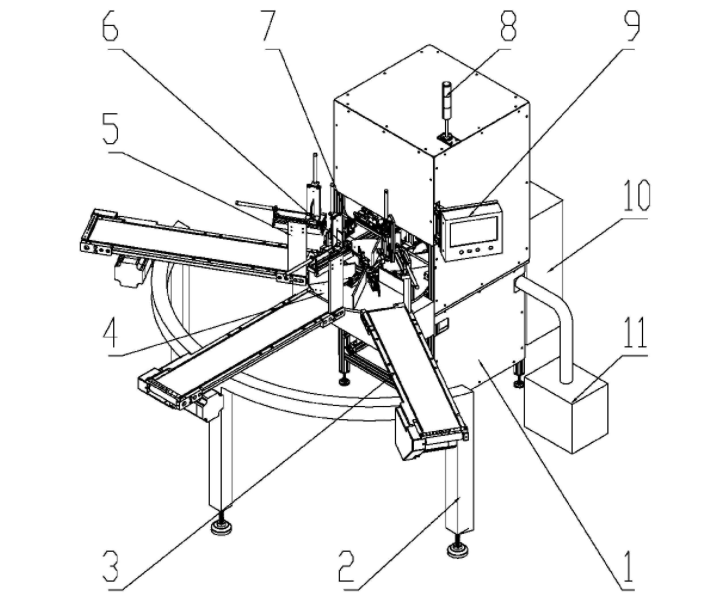

         1.某种旋转式输送激光标刻机，包括标刻机箱(1)、支架(2)和吸尘箱(11)，其特征在于，所述支架(2)位于标刻机箱(1)的前侧，标刻机箱(1)的内部分为标刻室和主机室，吸尘箱(11)通过管道连通标刻室，标刻室的内部设有检测摄像头(7)、电动升降丝杆(21)、横移气动推杆(17)和标刻机构(19),电动升降丝杆(21)上设有安装板(15)，安装板(15)上固定有空气泵(16)和监控摄像头(18)，标刻机箱(1)的前侧设有安装箱(12)，安装箱(12)和支架(2)之间设有三个均布的输送机构(3)，侧边的一个输送机构(3)送料，另外两个输送机构(3)为出料，检测摄像头(7)位于另一个侧边的输送机构(3)正上方，输送机构(3)上均设有夹取机构(5)，安装箱(12)上端转动设有转盘(4)，转盘(4)上方均设有若干圆周均布的压紧机构(6)。

2.根据权利要求1所述的某种旋转式输送激光标刻机,其特征在于,所述标刻机箱(1)和支架(2)的下端设有调节脚杯，标刻机箱(1)的后侧设有电箱(10),标刻室的上端设有警示三色灯(8),标刻室的侧端设有控制显示屏(9),主机室内部设有主机(13)。

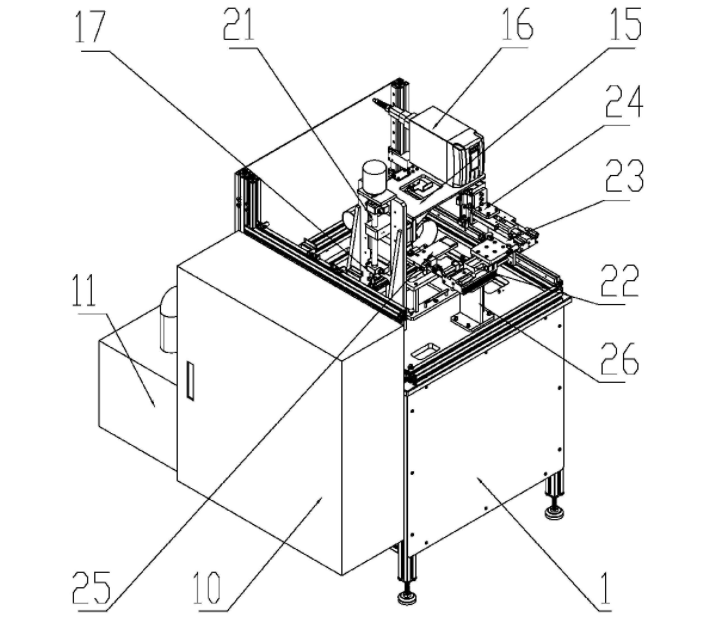

3.根据权利要求1所述的某种旋转式输送激光标刻机,其特征在于,所述横移气动推杆(17)的前侧设有标刻放置板(25)，标刻放置板(25)位于安装板(15)的正下方,转盘(4)抵触在标刻放置板(25).上方,标刻室内部设有吸尘管(20) ,监控摄像头(18)和吸尘管(20)均正对于标刻放置板(25) ,吸尘管(20)与吸尘箱(11)的吸风口连接,标刻室内部前侧设有安装杆(14) ,检测摄像头(7)可调节地设置在安装杆(14)上。

4.根据权利要求1所述的某种旋转式输送激光标刻机,其特征在于,所述安装箱(12)的内部固定有凸轮分割机,凸轮分割机的输出轴与转盘(4)固定连接,转盘(4)上设有若干分隔板,压紧机构(6)分别位于两个相邻的分隔板之间。

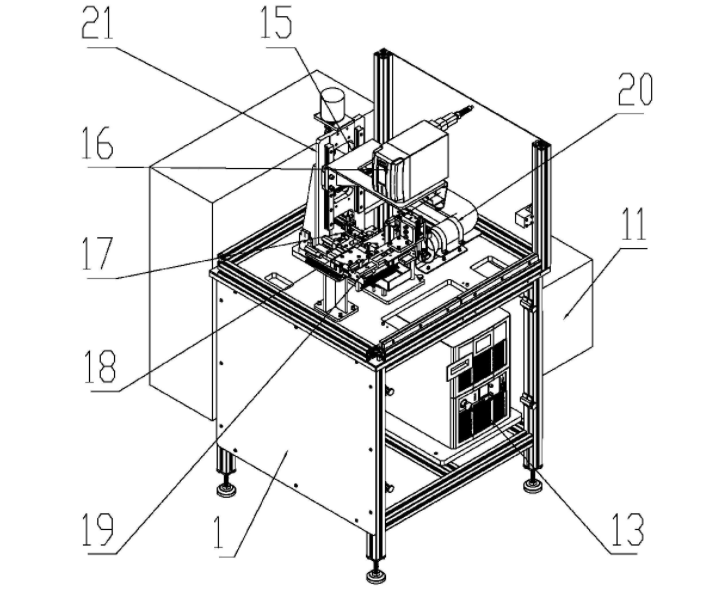

5.根据权利要求3所述的某种旋转式输送激光标刻机,其特征在于,所述标刻机构(19)和吸尘管(20)分别位于标刻放置板(25)的两侧，标刻机构(19)包括标刻基座(26),标刻基座(26)固定在标刻室内部，标刻基座(26)上固定有第一气动推杆(22),第一气动推杆(22)的伸出端设有第二气动推杆(23),第二气动推杆(23)与第一气动推杆(22)的伸出方向垂直,第二气动推杆(23)的伸出端设有第三气动推杆(24) ,第三气动推杆(24)的伸出端方向向下,第三气动推杆(24)的伸出端固定有激光标刻头,激光标刻头位于标刻放置板(25)的正上方。

6.根据权利要求1所述的某种旋转式输送激光标刻机，其特征在于,所述压紧机构(6)包括压紧座(38),压紧座(38)固定在转盘(4)上方,压紧座(38).上转动设有压紧气动推杆(34) ,压紧座(38).上固定有转动座(36) ,转动座(36)上设有转动架(35) ,压紧气动推杆(34)的伸出端固定连接在转动架(35)上,转动架(35)上固定有压紧杆(37),压紧杆(37)的方向向外。

7.根据权利要求1所述的某种旋转式输送激光标刻机，其特征在于,所述输送机构(3)包括输送架(42) ,输送架(42)固定在安装箱(12)和支架(2)上方,输送架(42)上转动设有输送履带(39) ,输送架(42)的下端固定有电机座(40) ,电机座(40)上固定有输送电机,输送电机的输出轴与输送履带(39)的其中一个转轴之间设有皮带轮副(41)。

8.根据权利要求7所述的某种旋转式输送激光标刻机，其特征在于,所述夹取机构(5)包括固定基座(33),固定基座(33)固定在对应位置的输送架(42)上,固定基座(33)上固定有横向底座(28) ,横向底座(28)上固定有横向推杆(27) ,横向底座(28).上滑动设有纵向底座(29),横向底座(28)固定连接在横向推杆(27)的伸出端，纵向底座(29).上固定有纵向推杆(30) ,纵向底座(29)上滑动设有纵向滑座(31) 纵向滑座(31)固定连接在纵向推杆(30)的伸出端,纵向滑座(31)的下端设有气动夹爪(32)。
