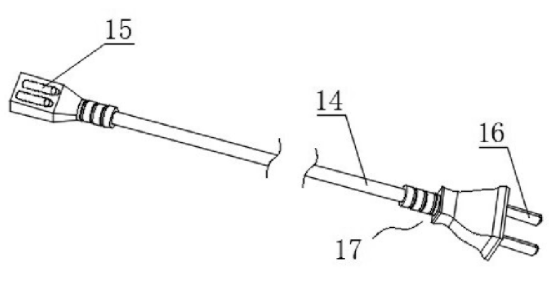

本发明公开了某种全自动在线生产电源线设备，属于自动化生产技术领域，适用于电线两端分别与金属插脚、金属插筒的自动焊接并注塑成型，该设备包括控制系统，还包括支架，所述支架左侧设有纵向传送带，所述支架上由前向后依序排列设置有与装线座对应的送料剪切机构、电线剥皮机构、切平机构、双头焊接机构和双头注塑机构。本发明具有一次性将电线的两头与金属插脚、金属插筒同时焊接并注塑，通过设备替换人工操作实现自动化，相比与传统的人工生产电源线，效率至少提升两倍，大幅度减少劳动力和降低生产成本，有效的提升电源线的品质合格率。

1.某种全自动在线生产电源线设备，适用于电线两端分别与金属插脚、金属插筒的自动焊接并注塑成型，该设备包括控制系统，其特征在于，还包括： 支架，所述支架左侧设有纵向传送带，与所述传送带相互垂直且位于其侧前方的横向驱动架，所述驱动架上设有夹手驱动机构，所述传送带上设有若干装线座，所述装线座的前后部分别设有第一横向线槽和第二横向线槽，所述第一横向线槽和第二横向线槽的一侧均设有气动压线块，所述装线座与气动压线块一端均铰链连接； 所述支架上由前向后依序排列设置有与装线座对应的送料剪切机构、电线剥皮机构、切平机构、双头焊接机构和双头注塑机构，所述控制系统与送料剪切机构、电线剥皮机构、切平机构、双头焊接机构、双头注塑机构、气动压线块和夹手驱动机构连接，实现电源线的自动化生产。

2.根据权利要求1所述的全自动在线生产电源线设备，其特征在于，所述送料剪切机构包括： 设置于所述支架上的限位挡块、设置于所述传送带左侧的感应剪切器以及承托板，所述电线一端从左至右穿过感应剪切器和第二横向线槽，并顶靠于所述限位挡块一端，所述承托板固定于传送带侧端，用以向上托起电线。

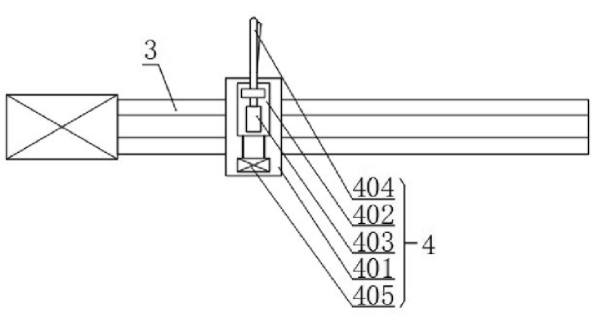

3.根据权利要求2所述的全自动在线生产电源线设备，其特征在于，所述夹手驱动机构包括： 滑动设置于横向驱动架上的第一滑板，所述第一滑板上安装有可纵向滑动的第一安装板，所述第一安装板上设有第一电机以旋转换向，所述第一电机的输出轴方向连接有气动夹手以夹取电线插入第一横向线槽，所述第一滑板前侧固定设有用于连接第一安装板的第一气缸，以驱动所述第一安装板前后伸缩。

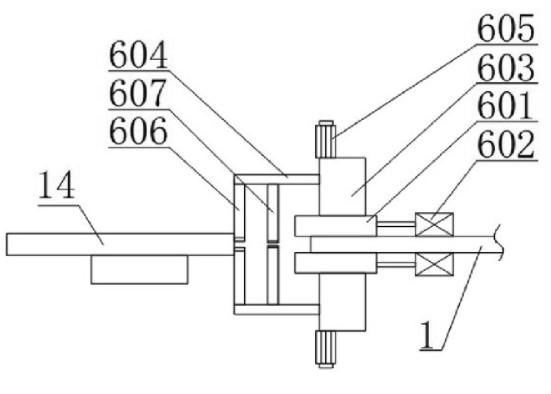

4.根据权利要求1所述的全自动在线生产电源线设备，其特征在于，所述电线剥皮机构包括： 滑动设置于支架上的第二滑板，所述支架上位于第二滑板右侧固定设有第二气缸，所述第二滑板上设有竖直的第二支撑架，所述支撑板左侧设有可上下滑动的第二连接板，所述支撑板顶部设有用于连接驱动第二连接板的第二升降气缸，所述第二连接板背面设有外层剥皮刀和内层剥皮刀，所述外层剥皮刀位于内层剥皮刀左侧，所述第二滑板、第二气缸、第二支撑架、第二连接板、第二升降气缸、外层剥皮刀和内层剥皮刀均关于所述支架上下对称设置。

5.根据权利要求4所述的全自动在线生产电源线设备，其特征在于，所述外层剥皮刀和内层剥皮刀的刀刃均为弧形刀，其中，所述外层剥皮刀的长度小于内层剥皮刀的长度。

6.根据权利要求1所述的全自动在线生产电源线设备，其特征在于，所述切平机构包括： 所述支架上固定设有固定架，所述固定架一端设有第一升降气缸，所述第一升降气缸下方滑动连接有上切刀，所述上切刀下方设有下切块，所述下切块位于电线下方，所述上切刀下行与下切块相互切合。

7.根据权利要求1所述的全自动在线生产电源线设备，其特征在于，所述双头焊接机构包括插脚焊接装置、插筒焊接装置和导料板，所述插脚焊接装置位于插筒焊接装置后方，所述导料板一端与插脚焊接装置、插筒焊接装置对接，所述导料板的另一端与双头注塑机构对接。

8.根据权利要求7所述的全自动在线生产电源线设备，其特征在于，所述插筒焊接装置包括固定设置于所述支架上的第一滚筒、第一送料带和第一焊锡机械手，所述第一送料带右侧固定连接于第一滚筒一端，所述第一焊锡机械手位于第一送料带一侧，所述第一滚筒内投放有若干金属插筒，所述金属插筒顺序排流于第一送料带上，所述第一送料带左侧设有第一气动压块，所述金属插筒与第一横向线槽上电线触碰，并通过所述第一焊锡机械手焊接固定。

9.根据权利要求7所述的全自动在线生产电源线设备，其特征在于，所述插脚焊接装置包括固定设置于所述支架上的第二滚筒、第二送料带和第二焊锡机械手，所述第二送料带右侧固定连接于第二滚筒一端，所述第二焊锡机械手位于第二送料线一侧，所述第二滚筒内投放有若干金属插脚，所述金属插脚顺序排流于第二送料带上，所述第二送料带左侧设有第二气动压块，所述金属插脚与第二横向线槽上电线触碰，并通过所述第二焊锡机械手焊接固定。

10.根据权利要求7所述的全自动在线生产电源线设备，其特征在于，所述双头注塑机构包括上模、上腔体、下模、下腔体、顶推块、弹性顶针和导向柱，所述上模通过导向柱与下模滑动对接，所述上模背面设有上腔体，所述下模正面设有下腔体，所述下模位于下腔体下方设有顶推块，所述顶推块下端安装弹性顶针，所述上腔体、下腔体均包括对应的插脚容置腔和插筒容置腔。
