某种自动激光焊接机
大学仕 2021-12-06 13:37
点赞 907浏览

        本发明适用于激光焊接领域，提供了某种自动激光焊接机，包括主机平台，主机平台上一侧设置有垫板，还包括有旋转基座、支撑导向单元和卡接单元；所述旋转基座固定在主机平台上，且旋转基座位于垫板的一侧，旋转基座内设置有锁定结构，支撑导向单元固定在旋转基座上，卡接单元的数量为两个，且卡接单元滑动连接在支撑导向单元的两端，支撑导向单元的中部设置有固定在旋转基座上的弹性件，弹性件的两端分别与两侧的卡接单元相连接，卡接单元包括滑动连接在支撑导向单元上的移动座，移动座内两侧均设置有若干个伸缩滚动夹紧件，伸缩滚动夹紧件的输出端为转动连接的辊子。其有益效果是：避免频繁调整夹具的操作，实际使用时方便快捷，效果突出。

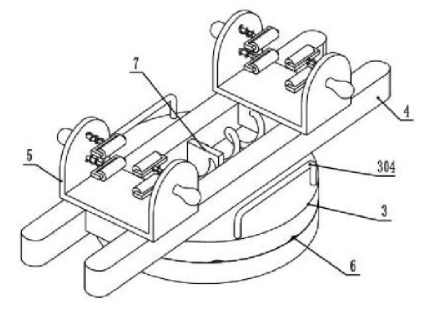

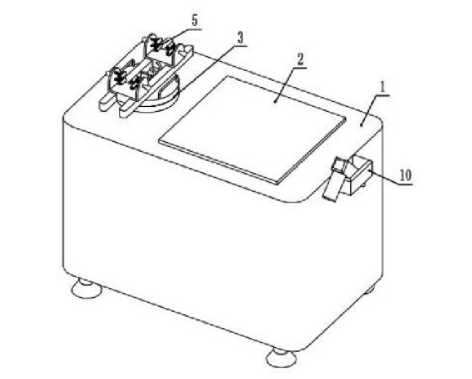

        1.某种自动激光焊接机,包括主机平台,主机平台上一侧设置有垫板,其特征在于,还包括有旋转基座、支撑导向单元和卡接单元;所述旋转基座固定在主机平台，上,且旋转基座位于垫板的一侧，旋转基座内设置有锁定结构，支撑导向单元固定在旋转基座上,卡接单元的数量为两个,且卡接单元滑动连接在支撑导向单元的两端,支撑导向单元的中部设置有固定在旋转基座上的弹性件,弹性件的两端分别与两侧的卡接单元相连接: 所述旋转基座用于带动支撑导向单元上的卡接单元转动,卡接单元包括滑动连接在支撑导向单元上的移动座,移动座内两侧均设置有若干个伸缩滚动夹紧件,伸缩滚动夹紧件的输出端为转动连接的辊子,辊子的转动轴线沿支撑导向单元的长度方向设置。

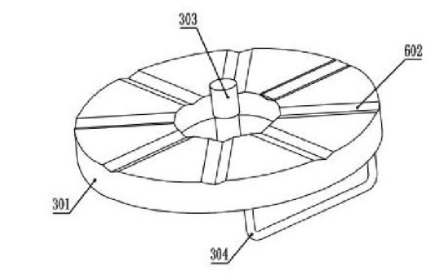

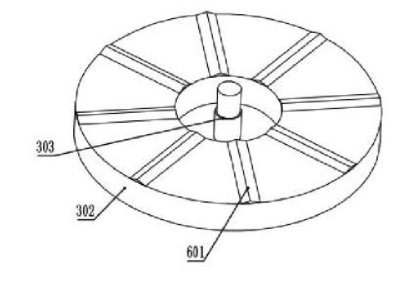

        2.根据权利要求1所述的自动激光焊接机,其特征在于,所述旋转基座包括上底座和下底座,下底座固定在主机平台上,下底座中部设置有一端固定在主机平台上的伸缩连接件，伸缩连接件的另一端固定在上底座上,所述锁定结构设置在上底座与下底座的接触面上。

        3.根据权利要求2所述的自动激光焊接机,其特征在于,所述锁定结构包括固定在下底座一面上间隔分布的卡条,以及开设在上底座一面上与卡条位置对应的卡槽,当卡条位于卡槽内时，上底座与下底座之间的相对转动被限制。

        4.根据权利要求2所述的自动激光焊接机,其特征在于,所述上底座.上固定有提拉件，提拉件位于支撑导向单元的两侧，提拉件用于带动上底座与下底座的间距增大。


        5.根据权利要求1所述的自动激光焊接机,其特征在于,所述移动座上固定有限位件，限位件位于支撑导向单元内,两侧弹性件的一端均固定在限位件上。

        6.根据权利要求1所述的自动激光焊接机,其特征在于,所述移动座外部的两侧固定有操控件,操控件用于带动移动座在支撑导向单元上滑动。

        7.根据权利要求1所述的自动激光焊接机,其特征在于,所述伸缩滚动夹紧件包括固定在移动座内两侧的弹性伸缩件,弹性伸缩件的另一端设置有转动的辊子。

        8.根据权利要求7所述的自动激光焊接机,其特征在于,所述移动座内同某侧的辊子之间设置有预定间距。

        9.根据权利要求1所述的自动激光焊接机,其特征在于,所述主机平台的侧面固定有支架,支架用于放置焊接枪。
