某种方便更换灌装桶的自锁式灌装机

大学仕 2021-12-03 08:53

0点赞 1073浏览

本发明公开了某种方便更换灌装桶的自锁式灌装机，包括输送基座、转移基座和灌装机构，转移基座设置在输送基座左侧的底部，灌装送机构设置在转移基座的上方；灌装机构包括灌装基座、接收盘和自锁墙，灌装基座的侧面与输送基座的侧面固定连接，接收盘设置在灌装基座的上方，自锁墙的底部与灌装基座的顶部固定连接在使用的时候，可以很好的做到随着自身转动的过程而自行进行灌装桶的锁紧和定位，不需要额外提供动力源，是更加的环保，并且还可以做到防止饮料飞溅以及灌装饮料不够满就出厂的问题发生，更加有助于提高饮料灌装生产的产品质量。

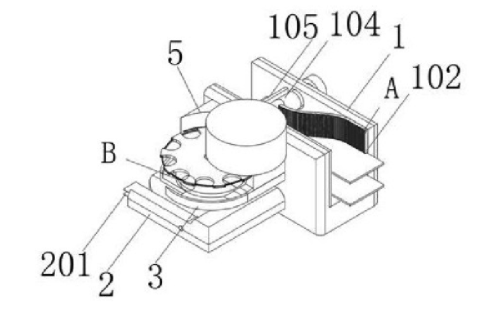

1.某种方便更换灌装桶的自锁式灌装机，包括输送基座（1）、转移基座（2）和灌装机构，其特征在于：所述转移基座（2）设置在输送基座（1）左侧的底部，所述灌装送机构设置在转移基座（2）的上方；所述灌装机构包括灌装基座（3）、接收盘（4）和自锁墙（5），所述灌装基座（3）的侧面与输送基座（1）的侧面固定连接，所述接收盘（4）设置在灌装基座（3）的上方，所述自锁墙（5）的底部与灌装基座（3）的顶部固定连接。

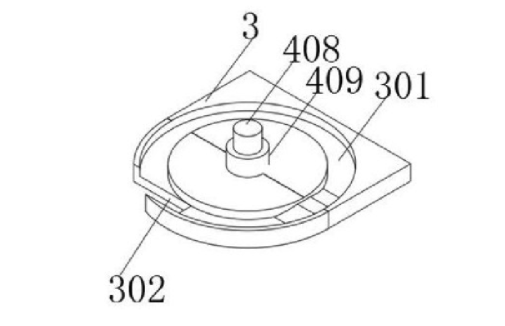

2.根据权利要求1所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述灌装基座（3）顶部的外圈开设有引流槽（301），所述灌装基座（3）的左侧开设有排料口（302）。

3.根据权利要求1所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述接收盘（4）顶部的边缘位置等距离开设有接收槽（401），所述接收盘（4）的边缘开设有封锁槽（402），所述封锁槽（402）的内腔设置有自锁机构。

4.根据权利要求1所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述自锁墙（5）内壁的顶部设置有固定齿（501），所述自锁墙（5）的顶部设置有饮料存储箱（502）。

5.根据权利要求3所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述自锁机构包括闭合环（403）、闭合齿轮（404）、解锁齿轮（405）和从动齿牙（410），所述闭合环（403）活动卡接在封锁槽（402）的内腔，所述闭合齿轮（404）设置在封锁槽（402）内腔的一侧，所述解锁齿轮（405）设置在封锁槽（402）的另一侧，所述从动齿牙（410）等距离设置在闭合环（403）的外壁上。

6.根据权利要求5所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述闭合环（403）内壁的中部设置有摩擦条（406），摩擦条（406）为三角条，所述摩擦条（406）的顶部设置有橡胶片（407）。

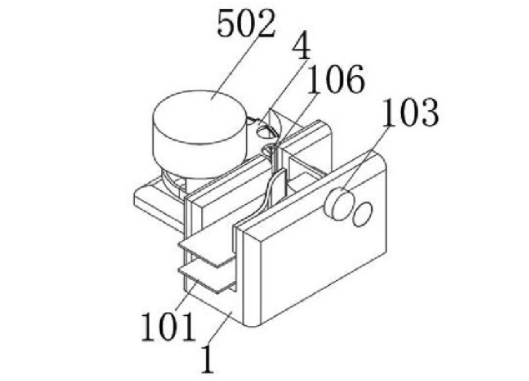

7.根据权利要求1所述的某有输送履带（101），所述输送基座（1）内腔的正面设置有导向弹片（102），所述输送基座（1）的右侧设置有气缸（103），所述气缸（103）的左侧设置有顶棒（104），所述输送基座（1）内腔的背面设置有终点板（105），所述输送基座（1）左侧的背面开设有送桶口（106）。

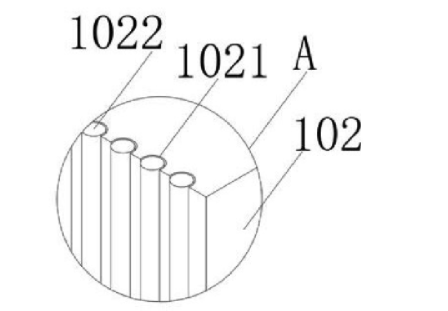

8.根据权利要求7所述的某种方便更换灌装桶的自锁式灌装机，其特征在于：所述顶棒（104）的侧面开设有与瓶身契合的凹槽，所述送桶口（106）的宽度与接收槽（401）的内腔宽度相等，所述导向弹片（102）的侧面上开设有插接槽（1021），所述插接槽（1021）的内腔插接有辊棒（1022）。
