某种自动化贴胶设备
大学仕 2021-11-17 09:48
点赞 1168浏览

        本发明属于贴胶设备领域,具体的说是自动化贴胶设备,包括底板,所述底板的上表面转动连接有带轮,所述带轮的外表面转动连接有传送带,所述传送带的壁中开设有通孔。该自动化贴胶设备通过设置伸缩板,当分离机构将双面胶剥开后,双面胶两侧的防护纸卷在缠绕轮的外部,胶带本体在分离机构的引导下落入带电板之间的夹缝中,随着贴胶工作的持续进行,缠绕轮的外表面缠绕的防护纸越来越多,缠绕轮的直径也随之增大,为了保证贴胶的顺利进行,防止影响设备正常工作,伸缩板带动缠绕轮向外扩张,使得缠绕轮缠绕收集的范围增大,降低了缠绕轮更换的频率,解决了传统双面胶两侧的防护纸数量较多,长度较长,在使用时,不易收集的问题。

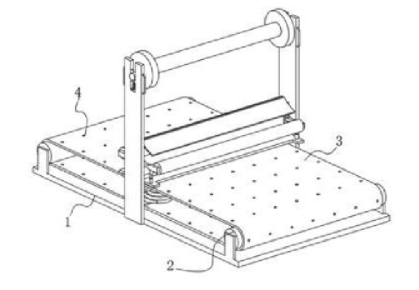

1.种自动化贴胶设备,包括底板(1);其特征在于:所述底板(1)的上表面转动连接有带轮(2),所述带轮(2)的外表面转动连接有传送带(3),所述传送带(3)的壁中开设有通孔(4),所述传送带(3)的两侧设置有支撑杆(5),所述支撑杆(5)的底端与底板(1)的上表面固定连接,所述支撑杆(5)顶端的壁中活动连接有开合机构(6),所述开合机构(6)的右侧设置有物料轮(7),所述物料轮(7)的底部设置有贴胶机构(8),所述贴胶机构(8)的底部设置有吸气机构(9),所述吸气机构(9)位于传送带(3)的内部; 所述开合机构(6)包括转轴(10),所述转轴(10)的外表面与物料轮(7)的外表面固定连接,所述转轴(10)的下表面活动连接有压板(11),所述压板(11)的下表面固定连接有压缩弹簧(12),所述压缩弹簧(12)的两侧设置有压杆(13),所述压杆(13)的外表面滑动连接有液压管(14),所述液压管(14)顶端的内表面滑动连接有推杆(15),所述推杆(15)位于转轴(10)的顶部。

2.根据权利要求1所述的种自动化贴胶设备,其特征在于:所述压板(11)的外表面与支撑杆(5)的内表面滑动连接,所述压板(11)的下表面与压杆(13)的顶端固定连接,所述压杆(13)对称安装在压缩弹簧(12)的两侧,所述压缩弹簧(12)的底端与支撑杆(5)的内表面固定连接,所述支撑杆(5)的内表面与液压管(14)的外表面固定连接,所述支撑杆(5)的内表面与推杆(15)的外表面滑动连接。


3.根据权利要求1所述的种自动化贴胶设备,其特征在于:所述贴胶机构(8)包括滑杆(20),所述滑杆(20)的底端与底板(1)的上表面滑动连接,所述滑杆(20)顶端左侧的外表面设置有固定板(21),所述固定板(21)的内表面转动连接有导轮(22),所述固定板(21)的上表面固定连接有伸缩杆(23),所述伸缩杆(23)的顶端固定连接有伸缩板(24)。

4.根据权利要求3所述的种自动化贴胶设备,其特征在于:所述伸缩板(24)的外表面与滑杆(20)顶端的外表面固定连接,所述伸缩板(24)左侧的外表面转动连接有缠绕轮(25),所述缠绕轮(25)的外部设置有带电板(26),所述带电板(26)右侧的外表面与滑杆(20)左侧的外表面固定连接,所述带电板(26)的上表面固定连接有分离机构(27)。

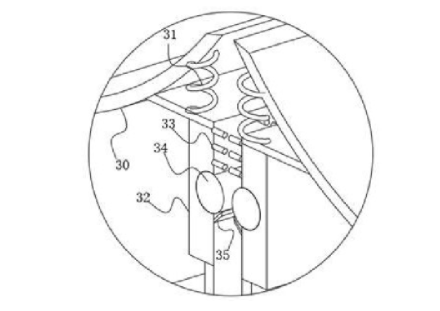

5.根据权利要求4所述的种自动化贴胶设备,其特征在于:所述分离机构(27)包括弧形板(30),所述弧形板(30)的下表面固定连接有连接弹簧(31),所述连接弹簧(31)的底端固定连接有侧板(32),所述侧板(32)的上表面与弧形板(30)的下表面活动连接,所述侧板(32)右侧的外表面与滑杆(20)左侧的外表面固定连接。

6.根据权利要求5所述的种自动化贴胶设备,其特征在于:所述侧板(32)的正面活动连接有导向钉(33),所述导向钉(33)的底部设置有滚筒(34),所述滚筒(34)的外表面与侧板(32)的内表面转动连接,所述滚筒(34)的底部设置有刮刀(35),所述刮刀(35)的下表面与侧板(32)的正面活动连接。

7.根据权利要求1所述的种自动化贴胶设备,其特征在于:所述吸气机构(9)包括连接杆(36),所述连接杆(36)的右端与滑杆(20)左侧的外表面固定连接,所述连接杆(36)的内表面转动连接有涡轮(37)。



文章来源:互联网,倘若您发现本站有侵权或不当信息,请与本站联系,经本站核实后将尽快修正!
