本发明属于剪线设备领域，具体的说是某种自动化剪线设备，包括支架；所述支架的下表面固定连接有卡板，所述卡板的上表面滑动连接有剪线机构，所述剪线机构包括引导机构。该自动化剪线设备通过设置引导板，由于引导板为弧形结构，圆柱形线材能够卡在引导板的上表面，在线材运动的过程中，固定条内部的滚轮与线材的外表面接触，线材外表面受到的摩擦力由滑动摩擦转化为滚动摩擦，摩擦阻力降低，线材的外表面所受到的摩擦损耗减小，在引导板和两个固定条的限制下，线材的下表面被三点定位，重力迫使线材始终紧贴引导板的上表面，保证线材能够平稳流畅的连续运动，解决了传统线材在裁切前，线材容易跑偏的问题。

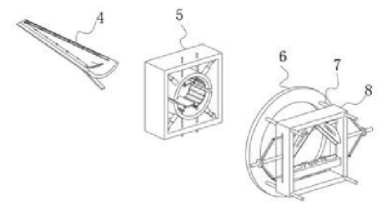

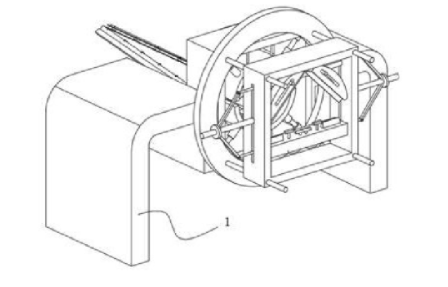

1.某种自动化剪线设备，包括支架（1）；其特征在于：所述支架（1）的下表面固定连接有卡板（2），所述卡板（2）的上表面滑动连接有剪线机构（3），所述剪线机构（3）包括引导机构（4），所述引导机构（4）的正面固定连接有夹持机构（5），所述夹持机构（5）的下表面与卡板（2）的上表面滑动连接，所述夹持机构（5）的正面转动连接有转盘（6），所述转盘（6）的正面固定连接有水平杆（7），所述水平杆（7）的外表面滑动连接有剪断机构（8）； 所述引导机构（4）包括斜板（10），所述斜板（10）的上表面滑动连接有引导板（11），所述引导板（11）的上表面固定连接有弹片（12），所述弹片（12）的两侧设置有固定条（13），所述固定条（13）的下表面与引导板（11）的上表面固定连接，所述固定条（13）的内表面通过卡槽（14）转动连接有滚轮（15），所述卡槽（14）开设在固体条（13）的壁中。

2.根据权利要求1所述的某种自动化剪线设备，其特征在于：所述夹持机构（5）包括滑块（20），所述滑块（20）的内表面固定连接有伸缩杆（21），所述伸缩杆（21）的底端活动连接有夹板（22），所述夹板（22）的内表面滑动连接有垂杆（23），所述垂杆（23）的外表面与滑块（20）的内表面滑动连接，所述垂杆（23）的底端活动连接有包裹机构（24），所述包裹机构（24）位于夹板（22）的内表面。

3.根据权利要求2所述的某种自动化剪线设备，其特征在于：所述包裹机构（24）包括橡胶板（25），所述橡胶板（25）的下表面与夹板（22）的上表面固定连接，所述橡胶板（25）的上表面固定连接有防滑条（26），所述防滑条（26）的底部设置有连接弹簧（27），所述连接弹簧（27）的底端与橡胶板（25）的上表面固定连接，所述连接弹簧（27）的顶端固定连接有弯板（28）。

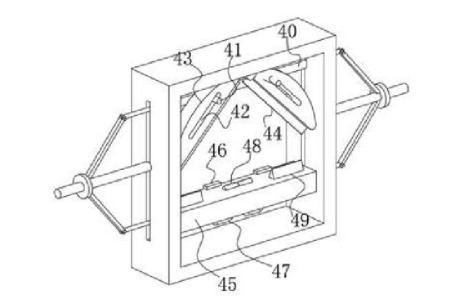

4.根据权利要求1所述的某种自动化剪线设备，其特征在于：所述剪断机构（8）包括固定框（30），所述固定框（30）两侧的外表面转动连接有螺杆（31），所述螺杆（31）的外表面螺纹连接有套环（32），所述套环（32）右侧的外表面活动连接有斜杆（33），所述斜杆（33）的顶端转动连接有拉杆（34），所述拉杆（34）的外表面通过滑槽（35）与固定框（30）的内表面滑动连接，所述滑槽（35）开设在固定框（30）的壁中。

5.根据权利要求4所述的某种自动化剪线设备，其特征在于：所述拉杆（34）的右端固定连接有压板（40），所述压板（40）的正面固定连接有限位销（41），所述限位销（41）的外表面通过限位槽（42）滑动连接有活动板（43），所述限位槽（42）开设在活动板（43）的壁中，所述活动板（43）的下表面固定连接有侧向切刀（44）。

6.根据权利要求4所述的某种自动化剪线设备，其特征在于：所述固定框（30）的内表面滑动连接有底板（45），所述底板（45）的外表面与拉杆（34）的外表面固定连接，所述底板（45）的顶部设置有压块（46），所述压块（46）的下表面固定连接有U型管（47），所述U型管（47）的外表面与底板（45）的内表面固定连接，所述U型管（47）的右端活动连接有底部切刀（48），所述底部切刀（48）的两侧设置有固定刀片（49），所述固定刀片（49）的下表面与底板（45）的上表面固定连接。

7.根据权利要求5所述的某种自动化剪线设备，其特征在于：所述压板（40）的外表面与固定框（30）的内表面滑动连接，所述压板（40）的正面与活动板（43）的背面滑动连接，所述活动板（43）位于底板（45）的顶部。
