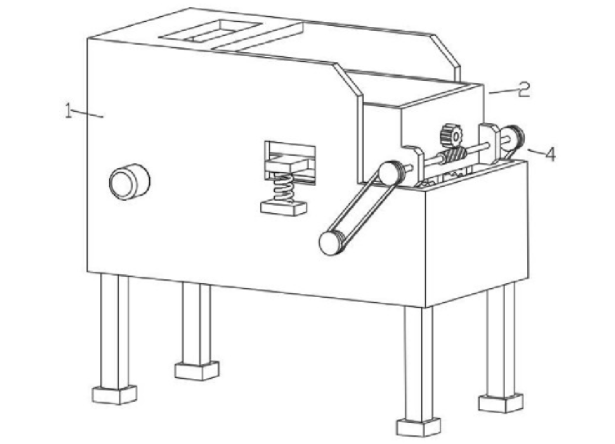

本发明适用于大蒜加工技术领域，提供了某种大蒜自动筛选机，包括支撑箱机构、筛选箱机构、筛选抖动机构和大蒜推动机构，所述筛选箱机构通过所述筛选抖动机构安装在所述支撑箱机构中，所述大蒜推动机构安装在所述筛选箱机构和所述筛选抖动机构之间。本发明提供的大蒜自动筛选机，设置的支撑箱机构、筛选箱机构、筛选抖动机构和大蒜推动机构，能够通过筛选箱机构、筛选抖动机构和大蒜推动机构相配合，对筛选箱机构中的大蒜进行自动抖动筛选，且在抖动筛选的过程中，推动大蒜向一端移动，使得不同大小的大蒜筛选并在不同位置掉落，从而提高大蒜的筛选效率，满足快速大蒜筛选的大蒜加工包装工作需求。

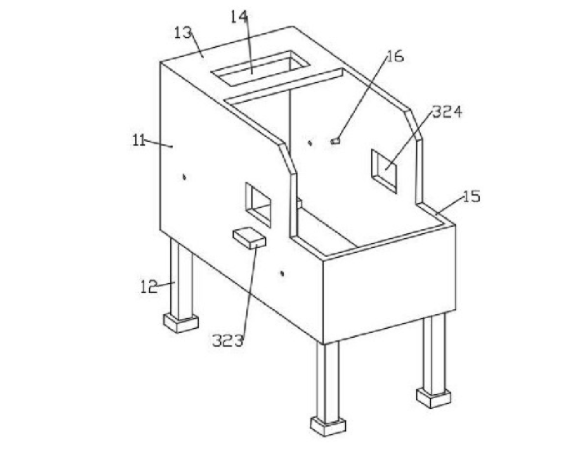

1.某种大蒜自动筛选机，其特征在于，包括支撑箱机构、筛选箱机构、筛选抖动机构和大蒜推动机构，所述筛选箱机构通过所述筛选抖动机构安装在所述支撑箱机构中，所述大蒜推动机构安装在所述筛选箱机构和所述筛选抖动机构之间，其中：支撑箱机构，用于支撑安装筛选箱机构、筛选抖动机构和大蒜推动机构；筛选箱机构，用于与筛选抖动机构配合进行大蒜自动筛选；筛选抖动机构，用于带动筛选箱机构抖动筛选；大蒜推动机构，用于推动筛选箱机构中的大蒜；所述支撑箱机构包括：安装箱，所述安装箱用于活动安装筛选箱机构、筛选抖动机构和大蒜推动机构；遮挡架，所述遮挡架安装在安装箱上，用于对所述安装箱的一端进行遮挡；导料口，所述导料口开在遮挡架上，用于向筛选箱机构的一端倒入大蒜；连接轴，所述连接轴安装在所述安装箱上，用于活动连接筛选抖动机构；所述筛选箱机构包括：筛选箱，所述筛选箱中开有多个尺寸不同的筛选孔，用于筛选大蒜；安装架，所述安装架安装在筛选箱的一端，用于与大蒜推动机构连接；所述筛选抖动机构包括：筛选抖动组件，所述筛选抖动组件安装在安装箱和筛选箱之间，用于带动所述筛选箱抖动；弹性支撑组件，所述弹性支撑组件设置在安装箱和筛选抖动组件之间，用于为所述筛选抖动组件的一端弹性支撑。

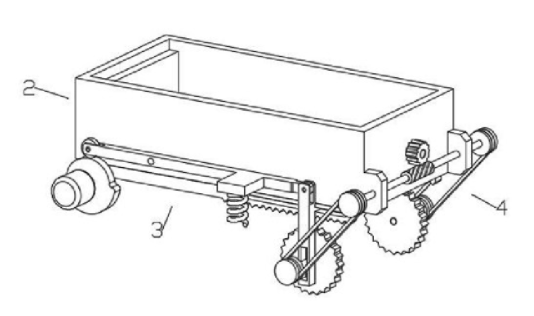

2.根据权利要求1所述的大蒜自动化筛选机，其特征在于，所述筛选抖动组件包括：齿条，所述齿条安装在筛选箱的一侧，用于带动所述筛选箱抖动；凸轮，所述凸轮的一侧与齿条的一端铰接，用于带动所述齿条抖动；第一连接条，所述第一连接条的一端与凸轮传动连接；第二连接条，所述第二连接条的一端与第一连接条远离凸轮的一端连接，所述第二连接条与齿条连接，用于配合带动所述齿条抖动；齿轮，所述齿轮通过第一转动轴安装在安装箱的两侧，用于与齿条间歇性啮合传动。

3.根据权利要求2所述的大蒜自动筛选机，其特征在于，所述弹性支撑组件包括：第一支撑架，所述第一支撑架设置在第一连接条的一端，用于支撑所述第一连接条；弹簧，所述弹簧的一端与第一支撑架连接，用于弹性支撑所述第一支撑架；第二支撑架，所述第二支撑架安装在安装箱的两侧，用于支撑安装弹簧。

4.根据权利要求2所述的大蒜自动筛选机，其特征在于，所述大蒜推动机构包括：推动传动组件，所述推动传动组件安装在筛选箱中，用于推动所述筛选箱中的大蒜向一端移动；转动传动组件，所述转动传动组件安装在推动传动组件和第一转动轴连接，用于传动连接所述推动传动组件。

5.根据权利要求4所述的大蒜自动筛选机，其特征在于，所述推动传动组件包括：推板，所述推板滑动安装在筛选箱中，用于推动所述筛选箱中的大蒜；螺纹杆，所述螺纹杆与推板螺纹连接，用于带动所述推板移动；蜗轮，所述蜗轮安装在螺纹杆的一端，用于带动所述螺纹杆转动；蜗杆，所述蜗杆与蜗轮传动连接，用于带动所述蜗轮转动。

6.根据权利要求5所述的大蒜自动筛选机，其特征在于，所述推动传动组件包括：第二转动轴，所述第二转动轴转动安装在安装架上，用于安装蜗杆；第二皮带轮，所述第二皮带轮安装在第二转动轴的两端，用于带动所述第二转动轴转动；第一皮带轮，所述第一皮带轮安装在第一转动轴的一端，所述第一皮带轮与第二皮带轮通过弹性皮带传动连接，用于带动所述第二皮带轮转动。
