本发明公开了任意形状易碎品包装装置，属于易碎品包装技术领域，包括底板和定位围板，所述底板的上表面固定连接有定位围板，定位围板内部设置有注射机构，注射机构的一部分固定连接在顶板的上表面，顶板下表面的四角处均通过支柱与定位围板的上表面固定连接。本发明中，通过设置包装机构，其中通过开口将易碎品放入至皮囊内，先利用皮囊对易碎品进行第一步固定和保护，能够向包装筒内注入聚乙烯泡沫材料，同时左右两侧的圆板能够堵住聚乙烯泡沫材料防止漏出，聚乙烯泡沫材料能够对易碎品进行震动吸收和保护功能，极大降低了易碎品的破碎率，同时皮囊保护易碎品避免聚乙烯泡沫材料进入至易碎品的缝隙中，避免后续清理麻烦。

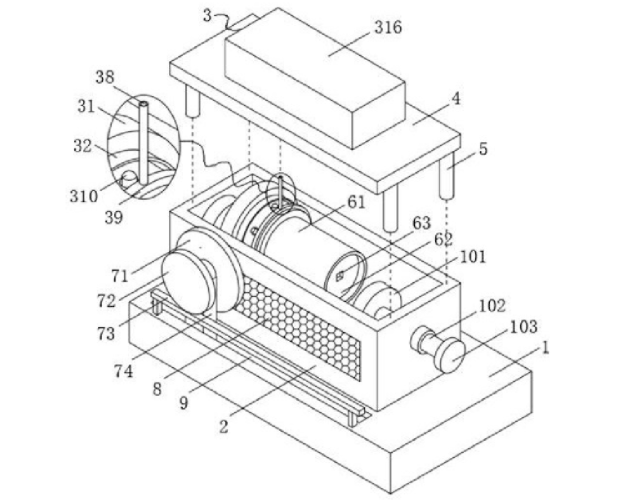

1.任意形状易碎品包装装置，包括底板（1）和定位围板（2），其特征在于，所述底板（1）的上表面固定连接有定位围板（2），定位围板（2）内部设置有注射机构（3），注射机构（3）的一部分固定连接在顶板（4）的上表面，所述注射机构（3）包括环形壳（31），环形壳（31）内设置有磁铁板（34），环形壳（31）与磁铁板（34）的右侧面分别开设有第一通孔（33）和第二通孔（36），环形壳（31）卡接在套管的外表面，磁铁板（34）套设在套管的外侧，磁铁板（34）的右侧面固定连接有两个上下对称设置的连接杆，连接杆的右端贯穿环形壳（31）右侧面开设的滑孔并固定连接有环形锥套（32），所述磁铁板（34）的左右两侧分别设置有两个上下对称设置的第一电磁铁块（35）和第二电磁铁块（37），第一电磁铁块（35）固定连接在环形壳（31）内壁的左侧面，第二电磁铁块（37）固定连接在环形壳（31）内壁的右侧面，所述套管的外表面开设有多个插孔，插孔内设置有储料管（313），储料管（313）的外表面固定连接有两个对称设置的第一滑块（312），第一滑块（312）滑动连接在插孔内壁开设的第一滑槽内，第一滑块（312）的下表面通过第一弹簧（314）与第一滑槽内壁的下表面固定连接，储料管（313）的一端固定连接有弧面凸块（310），储料管（313）远离弧面凸块（310）的一端连通有注射嘴（315），所述储料管（313）的外表面连通有连通管（311），连通管（311）的另一端连通在环形管（39）的外表面，环形管（39）卡接在套管的外表面，环形管（39）的上表面连通有导管（38），导管（38）的另一端贯穿顶板（4）的上表面并与发泡机（316）的出料口连通，发泡机（316）固定连接在顶板（4）的上表面，顶板（4）下表面的四角处均通过支柱（5）与定位围板（2）的上表面固定连接，定位围板（2）内设置有定位机构（10），定位机构（10）与注射机构（3）之间设置有包装机构（6），底板（1）内设置有移动定型机构（7），移动定型机构（7）的两端分别位于定位围板（2）的前后两侧。

2.根据权利要求1所述的任意形状易碎品包装装置，其特征在于，所述移动定型机构（7）包括开设在底板（1）上表面的第二滑槽（713），第二滑槽（713）内设置有第二滑块（77），第二滑块（77）的右侧面卡接有丝杠帽，丝杠帽螺纹连接在往复丝杠（79）的外表面，往复丝杠（79）的左端固定连接有第二转轴（78），第二转轴（78）的外侧套设有第二轴承，第二轴承卡接在第二滑槽（713）内壁的左侧面，往复丝杠（79）的另一端与电机（710）的输出轴固定连接，电机（710）位于第二滑槽（713）内壁右侧面开设的空槽内。

3.根据权利要求2所述的任意形状易碎品包装装置，其特征在于，所述第二滑槽（713）内壁的前后两侧均开设有凹槽（712），第二滑块（77）的前后两侧面均固定连接有连接板（76），连接板（76）位于凹槽（712）内，两个连接板（76）的相远离面均固定连接有侧板（74），侧板（74）位于底板（1）上表面开设的第三通孔（9）内。

4.根据权利要求3所述的任意形状易碎品包装装置，其特征在于，所述侧板（74）的一侧面卡接有第一轴承，第一轴承内套设有第一转轴（75），第一转轴（75）的一端固定连接有齿轮（72），齿轮（72）的下侧啮合有齿条（73），齿条（73）固定连接在底板（1）的上表面，第一转轴（75）的另一端固定连接有扇叶（71），扇叶（71）位于靠近定位围板（2）的一侧，定位围板（2）的前后两侧面均镶嵌有电热网（8）。

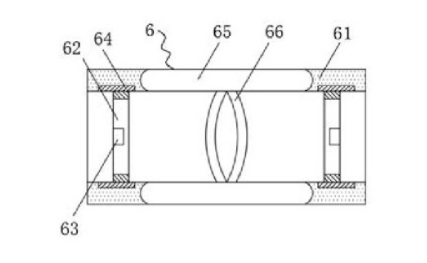

5.根据权利要求1所述的任意形状易碎品包装装置，其特征在于，所述包装机构（6）包括包装筒（61），包装筒（61）内固定连接有皮囊（66），皮囊（66）的外侧开设有开口，包装筒（61）的外表面对应多个注射嘴（315）的位置开设有多个注射孔（65），包装筒（61）内壁的左右两侧均开设有内螺纹（64），内螺纹（64）内螺纹连接有圆板（62），两个圆板（62）的相远离面均开设有卡槽（63）。

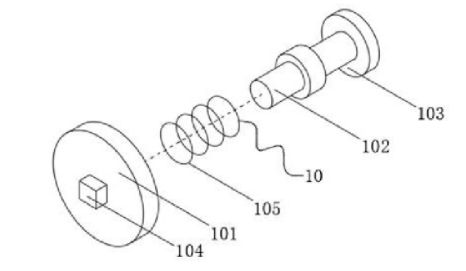

6.根据权利要求1所述的任意形状易碎品包装装置，其特征在于，所述定位机构（10）包括卡接在定位围板（2）右侧面的滑套，滑套内套设有滑杆（102），滑杆（102）的右端固定连接有拉块（103），滑杆（102）的左端和定位围板（2）内壁的左侧面均固定连接有定位板（101），两个定位板（101）的相对面均固定连接有卡块（104），滑杆（102）的外侧套设有第二弹簧（105），第二弹簧（105）的两端分别与定位板（101）和滑套的相对面固定连接。
