本发明公开了某种生物基材料研磨装置，包括第一机箱，所述第一机箱顶部一侧壁体上设有电机防护罩，所述第一机箱顶部另一侧壁体上设有第二机箱，所述第二机箱顶部壁体上设有粉碎机，所述粉碎机顶部壁体上设有进料斗，所述粉碎机前端壁体上设有第一固定座，所述第一固定座前端壁体上设有出料管，所述出料管顶部壁体上设有返料机构，所述返料机构在出料管顶部一侧壁体上设有固定罩。本发明所述的一种生物基材料研磨装置：通过返料机构中传感器与马达的设置，便于对返料管进行调节。通过调节环的设置，便于配合马达进行转动而对返料管进行升降。通过可调节的限位柱便于在承托块安装后适应固定块开口位置进行调节。

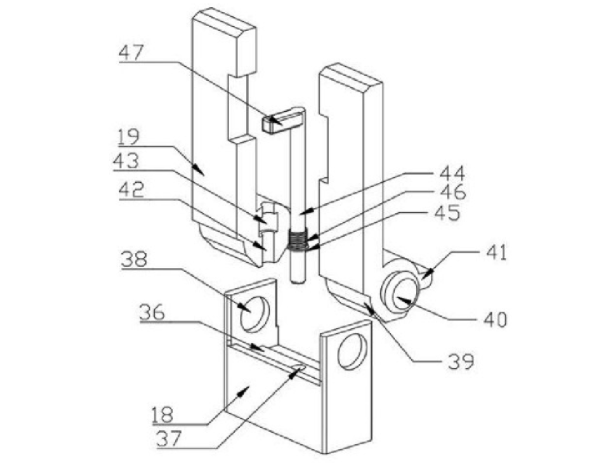

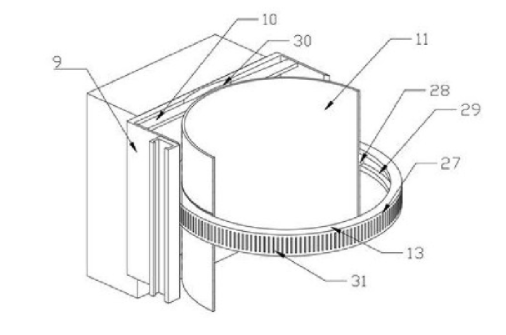

1.某种生物基材料研磨装置，其特征在于：包括第一机箱（1），所述第一机箱（1）顶部一侧壁体上设有电机防护罩（2），所述第一机箱（1）顶部另一侧壁体上设有第二机箱（3），所述第二机箱（3）顶部壁体上设有粉碎机（4），所述粉碎机（4）顶部壁体上设有进料斗（5），所述粉碎机（4）前端壁体上设有第一固定座（6），所述第一固定座（6）前端壁体上设有出料管（7），所述出料管（7）顶部壁体上设有返料机构（8），所述返料机构（8）在出料管（7）顶部一侧壁体上设有固定罩（9），所述固定罩（9）底部壁体通过固定管（12）固定连接在出料管（7）上，所述固定罩（9）壁体中开设有安装腔体（10），所述安装腔体（10）中穿插安装有返料管（11），所述返料管（11）下方外壁上还设有调节环（13），所述固定罩（9）前端壁体上还设有马达（14），所述返料管（11）一侧壁体穿插安装在固定罩（9）内的安装腔体（10）中，所述安装腔体（10）内两侧壁体中还分别开设有螺槽（30），所述返料管（11）外壁上还设有第一固定环（28），所述第一固定环（28）内侧壁体通过焊接的方式固定安装在返料管（11）外壁上，所述调节环（13）内侧壁体中开设有第二滑槽（29），所述调节环（13）通过第二滑槽（29）滑动安装在第一固定环（28）上，所述调节环（13）外壁中还开设有一圈齿槽（31），所述调节环（13）外侧还在位于齿槽（31）上方与下方壁体上对称设有螺旋纹（27），所述螺旋纹（27）与螺槽（30）螺纹连接，所述调节环（13）前端与后端壁体分别位于对应的滑口（23）中，并且所述齿槽（31）与轮齿（35）啮合连接，所述返料机构（8）还在返料管（11）一侧壁体上设有距离传感器（15），所述第一机箱（1）前端与后端两侧壁体上分别设有固定机构（16），所述固定机构（16）在第一机箱（1）前端与后端两侧壁体上分别设有固定块（17），所述固定块（17）顶部壁体上对称设有两个第二固定座（18），所述第二固定座（18）上方壁体中设有压板（19），所述固定机构（16）还在固定块（17）下方壁体上设有承托块（20），所述承托块（20）底部壁体上设有螺杆（21），所述固定块（17）壁体中还设有对压板（19）限位的限位柱（22），所述固定块（17）一侧壁体通过焊接的方式固定安装在第一机箱（1）一侧壁体上，两个所述第二固定座（18）底部壁体分别通过焊接的方式固定安装在固定块（17）一侧壁体上，所述第二固定座（18）顶部壁体中开设有第一限位槽（36），所述第一限位槽（36）内底部中间位置壁体中开设有第二限位槽（37），所述第二固定座（18）两侧上方壁体中还分别开设有固定孔（38），所述压板（19）底部一侧壁体上设有固定轴（39），所述固定轴（39）与压板（19）为一体浇铸成型，所述固定轴（39）两侧壁体上分别设有转轴（40），所述转轴（40）一侧壁体通过焊接的方式固定安装在固定轴（39）一侧壁体上，所述转轴（40）穿插安装在对应的固定孔（38）中，并且所述固定轴（39）通过转轴（40）活动安装在两个固定孔（38）之间，所述固定轴（39）一侧壁体上还固定安装有顶块（41），所述固定轴（39）中间位置壁体中开设有安装孔（42），所述安装孔（42）内壁体中开设有第三限位槽（43），所述安装孔（42）内还设有限位杆（44），所述限位柱（22）底部壁体上固定安装有第二转块（52），所述第二转块（52）转动安装在承托块（20）壁体内的转槽（51）中。

2.根据权利要求1所述的某种生物基材料研磨装置，其特征在于：所述固定罩（9）前端与后端中间位置壁体中还分别开设有滑口（23），所述固定罩（9）前端在位于滑口（23）两侧壁体上分别设有固定条（24），所述固定条（24）背部壁体通过焊接的方式固定安装在固定罩（9）前端壁体上，所述固定罩（9）一侧壁体上还固定安装有控制模块（26），并且所述控制模块（26）与外壁电源电性连接。

3.根据权利要求2所述的某种生物基材料研磨装置，其特征在于：两个所述固定条（24）前端壁体上设有固定板（32），所述固定板（32）背部两侧壁体上对称设有两个滑块（33），并且所述滑块（33）滑动安装在对应的固定条（24）壁体内的第一滑槽（25）中，所述马达（14）背部壁体通过焊接的方式固定安装在固定板（32）前端壁体上，所述马达（14）机轴底部壁体上还设有第一转块（34），所述第一转块（34）顶部壁体通过焊接的方式固定安装在马达（14）机轴底部壁体上，所述第一转块（34）外侧壁体中还设有轮齿（35），所述距离传感器（15）一侧壁体通过焊接的方式固定安装在返料管（11）一端管口的外壁上，并且所述距离传感器（15）与控制模块（26）电性连接，所述马达（14）也与控制模块（26）电性连接。

4.根据权利要求1所述的某种生物基材料研磨装置，其特征在于：所述限位杆（44）下方外壁上固定安装有第二固定环（45），所述限位杆（44）穿插安装在安装孔（42）中，并且所述第二固定环（45）穿插安装在第三限位槽（43）内，所述限位杆（44）在位于安装孔（42）内的外壁上还套装有压缩弹簧（46），所述限位杆（44）顶部壁体穿过安装孔（42）延伸至压板（19）一侧，并且所述限位杆（44）顶部壁体上还固定安装有拨动杆（47）。

5.根据权利要求4所述的某种生物基材料研磨装置，其特征在于：所述螺杆（21）顶部壁体通过焊接的方式固定安装在承托块（20）底部壁体上，所述螺杆（21）底部壁体上固定安装有锥形块（48），所述螺杆（21）外壁上还穿插安装有扩张管（49），所述螺杆（21）上方外壁上还旋入安装有螺母（50），所述承托块（20）顶部中间位置壁体中还开设有转槽（51）。

6.根据权利要求2所述的某种生物基材料研磨装置：所述控制模块（26）内设有数据处理单元，所述数据处理单元一侧设有数据接发单元，所述数据处理单元与数据接发单元固定安装在电路集成板上，并且所述数据处理单元与数据接发单元通过电路集成板与距离传感器（15）、马达（14）电性连接。
