本发明涉及肥料干燥的技术领域，特别涉及某种复混肥料造粒成型后自动化干燥设备，包括固定框、进料口和干燥装置，所述的固定框的上端左侧开设有进料口，固定框内设置有干燥装置；本发明可以解决传统的干燥方法往往难以对底层的复混肥料颗粒进行干燥处理，导致整体的复混肥料颗粒干燥率低，且复混肥料颗粒常常会结团，传统的干燥方式对结团内部的复混肥料颗粒的干燥效果不佳的问题；本发明设计了一种对复混肥料颗粒进行翻边、震散并干燥的设备，可将底层的复混肥料颗粒翻出，提升了底层的复混肥料颗粒的干燥效果，还可以将已经结团的复混肥料颗粒震散，使团块内部的复混肥料颗粒也能被有效的干燥。

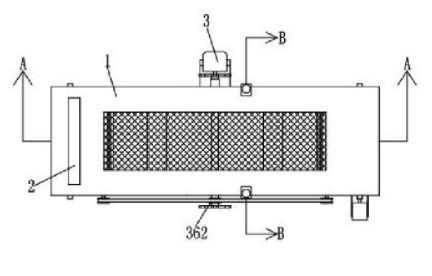

1.某种复混肥料造粒成型后自动化干燥设备，包括固定框(1)、进料口(2)和干燥装置(3)，其特征在于：所述的固定框(1)的上端左侧开设有进料口(2)，固定框(1)内设置有干燥装置(3)； 所述的干燥装置(3)包括传输辊(31)、传输带(32)、传输电机(33)、翻边机构(34)、皮带(35)、震散机构(36)、鼓风机构(37)和加热棒(38)，固定框(1)内转动安装有左右对称的传输辊(31)，传输辊(31)之间连有传输带(32)，右侧的传输辊(31)的前端与传输电机(33)的输出轴连接，传输电机(33)通过底座安装在固定框(1)上，固定框(1)内部的左右两侧对称设置有翻边机构(34)，翻边机构(34)的前端之间连有皮带(35)，震散机构(36)设置于固定框(1)内，震散机构(36)的前端与皮带(35)紧贴，固定框(1)上设置有鼓风机构(37)，固定框(1)前后两侧的内壁上对称设置有多个加热棒(38)，且同侧的加热棒(38)均匀布置； 所述的翻边机构(34)包括旋转辊(341)、凹槽(342)、滑杆(343)、连接弹簧(344)、翻边框(345)、出料孔(346)和一号工字轮(347)，固定框(1)内转动设置有旋转辊(341)，旋转辊(341)的外壁上沿其周向均匀开设有凹槽(342)，凹槽(342)内滑动安装有滑杆(343)，滑杆(343)通过连接弹簧(344)与凹槽(342)连接，滑杆(343)远离凹槽(342)的一端安装有翻边框(345)，翻边框(345)靠近凹槽(342)的一端均匀开设有出料孔(346)，旋转辊(341)的前端安装有一号工字轮(347)，皮带(35)与一号工字轮(347)连接。

2.根据权利要求1所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的固定框(1)的上端开设有散热口(11)，散热口(11)内设置有散热网(12)。

3.根据权利要求1所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的震散机构(36)包括连接轴(361)、二号工字轮(362)、凸轮(363)、限位槽(364)、滑移架(365)、复位弹簧(366)、震散支链(367)和驱动电机(368)，固定框(1)内转动安装有连接轴(361)，连接轴(361)的前侧固定有二号工字轮(362)，二号工字轮(362)与皮带(35)连接，连接轴(361)的前后两端对称安装有凸轮(363)，固定框(1)的前后两侧对称开设有限位槽(364)，限位槽(364)内滑动安装有滑移架(365)，凸轮(363)位于滑移架(365)的上方,滑移架(365)通过复位弹簧(366)与限位槽(364)连接，前后两侧的滑移架(365)之间通过均匀设置的震散支链(367)连接，后侧的凸轮(363)与驱动电机(368)的输出轴连接，驱动电机(368)通过固定座安装在固定框(1)上。

4.根据权利要求3所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的凸轮(363)的中间位置为圆板，圆板的外侧壁上沿其周向均匀设置有凸块。

5.根据权利要求3所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的震散支链(367)包括安装杆(3671)、缓冲槽(3672)、缓冲圆杆(3673)和缓冲弹簧(3674)，滑移架(365)之间连有安装杆(3671)，安装杆(3671)的上端开设有缓冲槽(3672)，缓冲槽(3672)内通过滑动配合的方式安装有缓冲圆杆(3673)，缓冲圆杆(3673)通过缓冲弹簧(3674)与缓冲槽(3672)连接。

6.根据权利要求1所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的鼓风机构(37)包括出气孔(371)、连通腔(372)和风机(373)，固定框(1)前后两侧的内壁上对称开设有均匀设置的出气孔(371)，同侧的出气孔(371)之间通过连通腔(372)连通，连通腔(372)的上端与风机(373)的输出端相连通，风机(373)通过固定底座安装在固定框(1)的上端右侧。

7.根据权利要求1所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的传输带(32)上端的左右两侧对称设置有限位块组(321)，限位块组(321)包括两个上下对称设置的限位块，限位块安装在固定框(1)的内壁上。

8.根据权利要求7所述的某种复混肥料造粒成型后自动化干燥设备，其特征在于：所述的限位块靠近传输带(32)的一端通过销轴转动安装有两个限位滚轴(322)，限位滚轴(322)紧贴在传输带(32)上端的两侧，限位块远离传输带(32)的一端为弧面。
