本发明涉及板材烘干技术领域，具体的说是自动化板材烘干装置，包括箱体，所述箱体上安装有驱动机构，所述驱动机构上等距安装有多个抖灰机构，多个所述抖灰机构上均安装有对板材进行固定的固定机构，所述箱体上安装有对抖灰机构清理的板材碎屑进行收集的清灰机构，所述箱体上安装有对清灰机构清理的碎屑进行收集的收集机构，所述箱体上安装有密封机构；箱体内部的驱动机构上等距设置的抖动机构，在驱动机构转动的时候实现了抖动机构发生抖动，那么实现了对烘干的较薄的板材表面的碎屑进行清理，实现了烘干的板材表面的碎屑掉落，一方面利于板材的码垛，另一方面避免在拆卸板材时碎屑掉落到地面，造成地面污染。

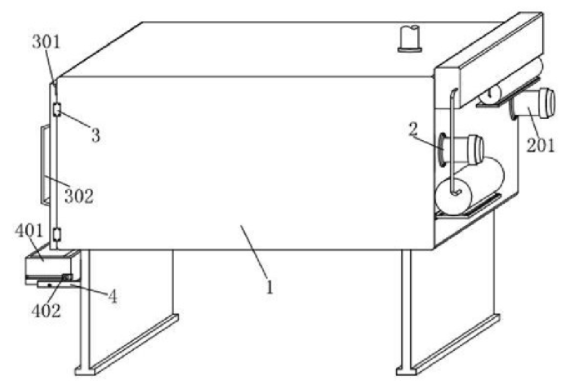

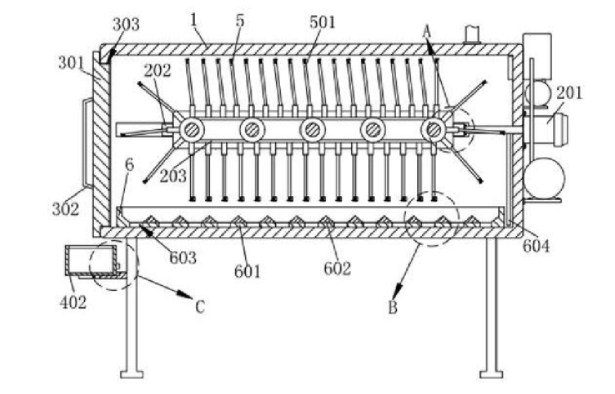

        1.自动化种板材烘干装置，其特征在于，包括箱体（1），所述箱体（1）上安装有驱动机构（2），所述驱动机构（2）上等距安装有多个抖灰机构（5），多个所述抖灰机构（5）上均安装有对板材进行固定的固定机构（7），所述箱体（1）上安装有对抖灰机构（5）清理的板材碎屑进行收集的清灰机构（6），所述箱体（1）上安装有对清灰机构（6）清理的碎屑进行收集的收集机构（4），所述箱体（1）上安装有密封机构（3）；所述抖灰机构（5）包括多个固定座（502），所述驱动机构（2）上等距安装有多个截面呈“凵”字形结构的固定座（502），所述固定座（502）上均转动连接有其中一个侧面开口的固定架（501），多个所述固定座（502）与固定架（501）之间均相对夹持有两组压簧（505），多个所述固定架（501）的两侧均滑动连接有一侧呈弧形结构的抵触板（504），多个所述固定架（501）与抵触板（504）之间均夹持有第一弹簧（506），所述箱体（1）上等距固定连接有多个与抵触板（504）抵触的挡板（503）。

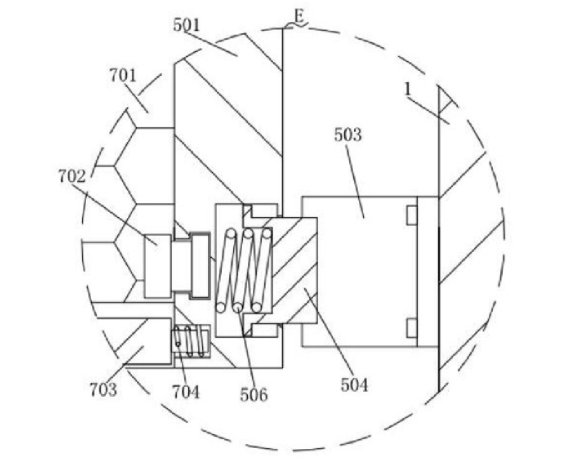

        2.根据权利要求1所述的自动化板材烘干装置,其特征在于:所述固定机构(7)包括夹板(701),多个所述固定架(501)上均设有夹板(701) ,所述夹板(701)与固定架(501)之间等距夹持有多个第二弹簧(705),多个所述固定架(501)上均相对转动连接有多组导向轮(702),多个所述固定架(501).上均转动连接有对板材进行限位的压板(703),多个所述压板(703)与固定架(501)之间均夹持有扭簧(704)。

        3.根据权利要求2所述的自动化板材烘干装置,其特征在于:所述夹板(701)的表面等距设有多个孔洞，且所述夹板(701)的长度小于固定架(501)底部到压板(703)之间的距离。

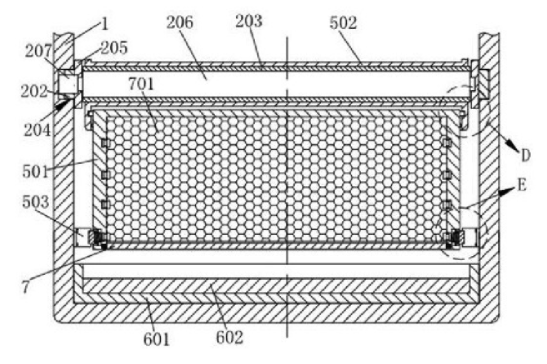

        4.根据权利要求1所述的自动化板材烘干装置,其特征在于:所述驱动机构(2)包括两个滑槽(204),所述箱体(1)的内壁相对开设有两个滑槽(204),所述箱体(1).上的两个滑槽(204)上均滑动连接有滑板(202),两个所述滑板(202).上均固定连接有侧板(205),相对的两个所述侧板(205)之间均转动连接有多个辊柱(206),其中一个所述滑板(202)上安装有与其中一个所述辊柱(206)连接的电机(207) ,所述辊柱(206).上安装有传送带(203),多个所述固定座(502)等距固定连接于传送带(203)上，所述箱体(1).上安装有两个用于驱动滑板(202)在滑槽(204)内部移动的液压缸(201)。

        5.根据权利要求4所述的自动化板材烘干装置，其特征在于:所述密封机构(3)包括进料口(303) ,所述箱体(1)的一侧开设有进料口(303) ,所述箱体(1).上铰接有对进料口(303)密封的盖板(301),所述盖板(301)上均固定连接有把手(302),所述液压缸(201)与盖板(301)相对设置。

        6.根据权利要求5所述的自动化板材烘干装置,其特征在于:所述清灰机构(6)包括刮斗(601) ,所述箱体(1)上放置有对板材上掉落的碎屑进行收集的刮斗(601) ,所述刮斗(601)的底部与进料口(303)的底部平齐,两个所述液压缸(201)上均固定连接有对刮斗(601)进行推动的推杆(604)。

        7.根据权利要求6所述的自动化板材烘干装置,其特征在于:所述清灰机构(6)还包括漏灰口(603) ,所述刮斗(601)上等距开设有多个漏灰口(603) ,且所述刮斗(601)的长度大于滑槽(204)的长度。

        8.根据权利要求7所述的自动化板材烘干装置,其特征在于:所述清灰机构(6)还包括导流板(602),所述刮斗(601).上等距固定连接有位于相邻的两个漏灰口(603)之间的导流板(602) ,所述导流板(602)的截面呈等腰三角形结构。

        9.根据权利要求6所述的自动化板材烘干装置,其特征在于:所述收集机构(4)包括两个支架(405),所述箱体(1)上相对固定连接有两个截面呈倒“T”形结构的支架(405),所述支架(405)与刮斗(601)垂直设置。

        10.根据权利要求9所述的自动化板材烘干装置 ,其特征在于:所述收集机构(4)还包括放置板(403),其中一个所述支架(405)上固定连接有内侧呈“L."形结构的放置板(403),所述放置板(403)上通过转轴(404)转动连接有用于对刮斗(601)清理的碎屑进行收集的接料箱(401) ,所述接料箱(401)长度的二分之一小于转轴(404)到箱体(1)之间的距离,所述接料箱(401)的一侧滑动连接有用于控制接料箱(401)翻转的压块(402)。
