本发明公开了某种固定长度钢绞线自动切割装置及其工作方法，属于自动化装置技术领域，包括：依次设置的线盘支撑装置、传送装置和自动切割装置，所述传送装置上设有长度识别装置，所述切割装置上设有钢绞线约束管，所述传送装置的传送高度与所述钢绞线约束管的高度一致。本发明实现了固定长度钢绞线的全程自动化，节省了人力，提高了工作效率，得到的产品一致性好，改善了作业环境，提高了切割工作的安全性。

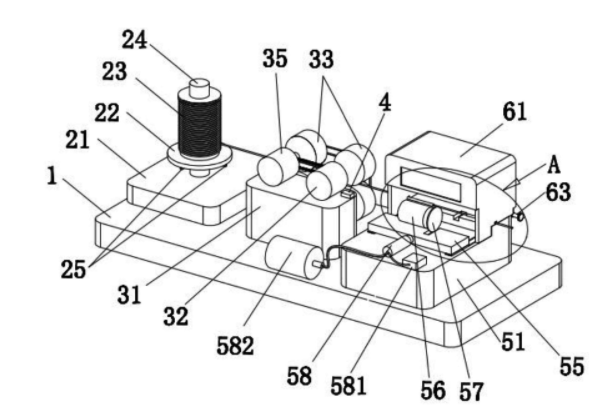

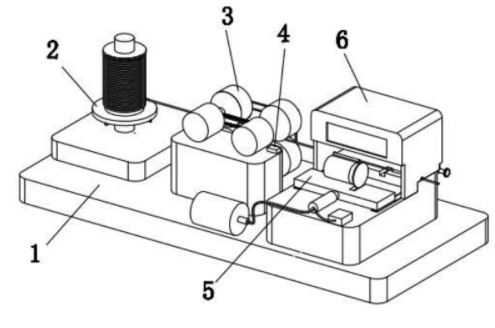

        1.某种固定长度钢绞线自动切割装置，其特征在于，包括依次设置的线盘支撑装置（2）、传送装置（3）和自动切割装置（5），所述传送装置（3）上设有长度识别装置，所述切割装置（5）上设有钢绞线约束管（52）。
        2.根据权利要求1所述的固定长度钢绞线自动切割装置,其特征在于,所述线盘支撑装置（2）包括支撑底座（21） ,所述支撑底座（21）上固定设置立柱（24） ,所述立柱（24）.上设有至少一个限位杆（25） ,所述立柱（24）上转动安装转盘（22） ,所述转盘（22）设置在所述限位杆（25）的上方。

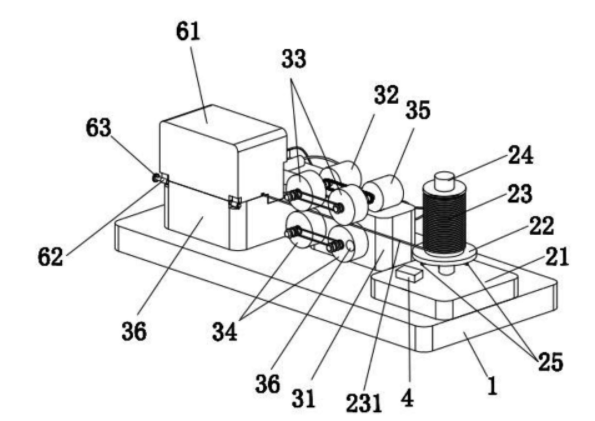

        3.根据权利要求1所述的固定长度钢绞线自动切割装置,其特征在于,所述传送装置（3）包括传送台（31） ,所述传送台（31）.上设有传动轮组,传动轮组包括主动轮（33） ,和与所述主动轮（33）匹配的压紧轮（34）,所述主动轮（33）与所述电机（32）连接,所述主动轮（33）与所述压紧轮（34）之间的夹缝高度与所述钢绞线约束管（52）的高度一致。

        4.据权利要求3所述的固定长度钢绞线自动切割装置,其特征在于,所述电机（32）连有减速器（35） ,所述减速器（35）与所述主动轮（33）连接。
        5.根据权利要求3所述的固定长度钢绞线自动切割装置,其特征在于,所述长度识别装置为计数传感器（36）,所述计数传感器（36）设置在所述主动轮（33）或所述压紧轮（34）上。.
        6.根据权利要求3所述的固定长度钢绞线自动切割装置，其特征在于,所述长度识别装置为长度传感器（4） ,所述长度传感器（4）设置在所述传动轮组的后方。
        7.根据权利要求1所述的固定长度钢绞线自动切割装置,其特征在于,所述自动切割装置（5）还包括切割台（51）,所述钢绞线约束管（52）设置在所述切割台（51）上,所述切割台（51）在所述钢绞线约束管（52）下方的位置上设有凹槽（59） ,所述切割台上（51）还设有滑轨（53） ,所述滑轨（53）上设有滑块（54） ,所述滑块（54）上固定有移动板（55） ,所述移动板（55）上安装有切割电机（56）,所述切割电机（56）连有切割砂轮（57）,所述切割砂轮（57）的位置与所述钢绞线约束管（52）及所述凹槽（59）的位置相匹配。

        8.根据权利要求7所述的固定长度钢绞线自动切割装置,其特征在于,所述移动板（55）还连有气缸（58） ,所述气缸（58）分别与电磁阀（581）和气泵（582）连接。
        9.根据权利要求7所述的固定长度钢绞线自动切割装置,其特征在于,所述切割台（51）上方设有防护装置（6） ,所述防护装置（6）包括防护罩（61） ,所述防护罩（61）.上安装连接套（62） ,所述切割台（51）.上设置连接杆（63） ,所述连接杆（63）穿过所述连接套（62）将所述防护罩（61）安装在所述切割台（51）上。
        10.某种根据权利要求1-9任意一项所述的固定长度钢绞线自动切割装置的工作方法，包括如下步骤:S1.准备将钢绞线盘卷（23）套在立柱（24）.上,并将钢绞线（231）经传动轮组穿过钢绞线约束管（52）;S2.传送启动装置，传送装置（3）将线盘支撑装置（2）上的钢绞线（231）继续传送至自动切割装置（5）上,通过长度识别装置识别传送的钢绞线的长度:S3.切割长度识别装置测得的长度达到预设长度时,气缸（58）推动装有切割砂轮（57）的移动板（55）向钢绞线约束管（52）方向移动,到达目标位置后,切割电机（56）驱动切割砂轮（57）实现钢绞线（231）的自动切割。
