本发明涉及码垛流水线技术领域，且公开了某种具备留孔码垛功能的码垛流水线，包括设备架，所述设备架的正面设置有送砖机构，所述设备架上从左自右依次设置有分砖机构、夹砖机构和输送机构，所述设备架的背面设置有料板导离机构，所述设备架上固定连接有位于夹砖机构下方的支撑板，所述支撑板的底部设置有留孔机构，所述留孔机构上设置有推砖机构。该具备方便留孔且方便移除砖块等优点，解决了现有技术中，码垛流水线在堆叠砖块时，需要在堆叠整齐的砖堆上留孔，砖堆经绑缚后，叉车方便通过留的孔移动砖堆，但现有的码垛流水线不方便留孔，且因留孔移除的砖块需要人工移除，导致不便于使用的问题。

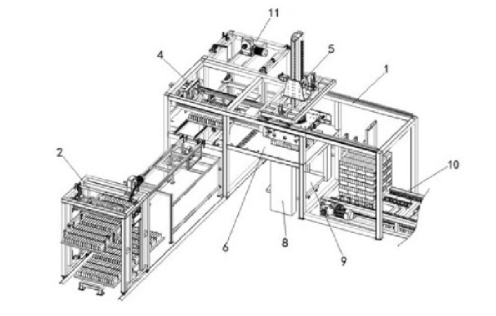

        1.某种具备留孔码垛功能的码垛流水线，包括设备架（1），所述设备架（1）的正面设置有送砖机构（2），所述设备架（1）上从左自右依次设置有分砖机构（4）、夹砖机构（5）和输送机构（10），所述设备架（1）的背面设置有料板导离机构（11），其特征在于：所述设备架（1）上固定连接有位于夹砖机构（5）下方的支撑板（6），所述支撑板（6）的底部设置有留孔机构（7），所述留孔机构（7）上设置有推砖机构（3），所述设备架（1）上设置有数量为两个并位于留孔机构（7）前后两侧的升降搭载机构（8），两个所述升降搭载机构（8）之间设置有搭载车（9）。

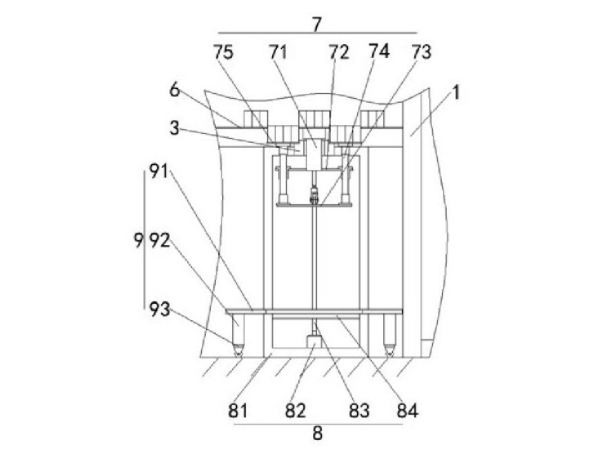

        2.根据权利要求1所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述留孔机构（7）包括与支撑板（6）底部固定连接的电动缸（71），所述电动缸（71）的外侧固定连接有导向板（72），所述电动缸（71）的输出端固定连接有横板（73），所述横板（73）的顶部固定连接有数量为四个并贯穿导向板（72）的竖杆（74），四个所述竖杆（74）的顶部与两个顶板（75）的底部固定连接。

        3.根据权利要求2所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述导向板（72）的内部固定连接有与竖杆（74）相适配的滑套，所述竖杆（74）呈矩形阵列分布，所述顶板（75）呈左右对称分布，所述支撑板（6）的顶部开设有数量为两个并与顶板（75）相适配的通孔。

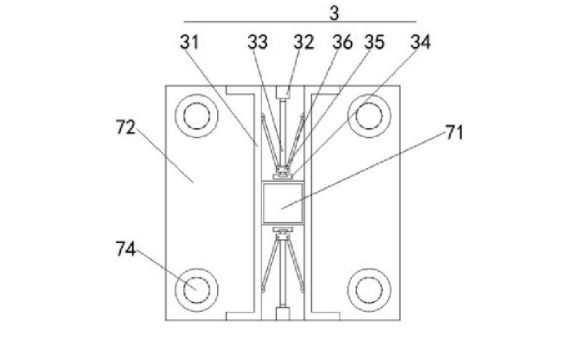

        4.根据权利要求3所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述推砖机构（3）包括数量为两个并位于电动缸（71）左右两侧的U形板（31），所述导向板（72）的顶部固定连接有数量为两个并位于电动缸（71）前后两侧的第一电机（32），所述第一电机（32）的输出端固定连接有第一丝杆（33），所述第一丝杆（33）远离第一电机（32）的一端活动连接有与导向板（72）顶部固定连接的连接块（34），所述第一丝杆（33）的外侧螺纹连接有螺套块（35），所述螺套块（35）的左右两侧均活动连接有与两个所述U形板（31）相对一侧活动连接的摆杆（36）。

        5.根据权利要求4所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述U形板（31）呈左右对称分布，左右两侧所述摆杆（36）呈左右对称分布。

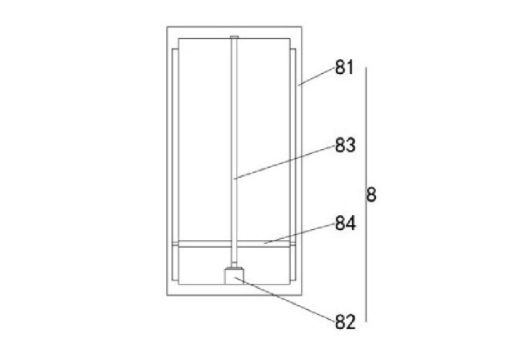

        6.根据权利要求5所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述升降搭载机构（8）包括与设备架（1）一侧固定连接的壳体（81），所述壳体（81）的内腔底壁固定连接有第二电机（82），所述第二电机（82）的输出端固定连接有第二丝杆（83），所述第二丝杆（83）的外侧螺纹连接有延伸至壳体（81）外部的活动板（84）。

        7.根据权利要求6所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述升降搭载机构（8）呈前后对称分布，所述活动板（84）与壳体（81）相适配。

        8.根据权利要求7所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述壳体（81）的内腔左右两侧均开设有滑槽，所述活动板（84）的左右两侧均固定连接有延伸至两个所述滑槽内部的滑块。

        9.根据权利要求8所述的某种具备留孔码垛功能的码垛流水线，其特征在于：所述搭载车（9）包括与两个所述活动板（84）顶部接触的框板（91），所述框板（91）的底部固定连接有数量为两个并位于两个所述活动板（84）之间的支板（92），所述支板（92）的底部设置有滚轮组（93）。
