某种基于视觉相机系统的磁芯表面裂痕检测设备
大学仕 2021-10-13 09:28
点赞 708浏览

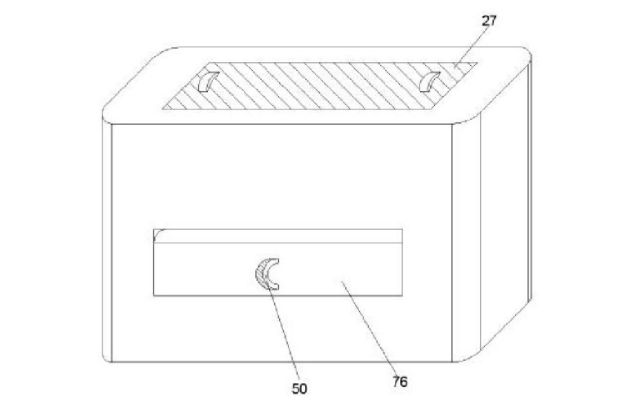

        本发明公开了种基于视觉相机系统的磁芯表面裂痕检测设备,包括主机体,所述主机体内设有工作腔,所述工作腔内下壁连通设有调整腔,所述调整腔内上侧设有能调整水平面位置的支撑板,所述支撑板下端面固定设有支撑转板,所述调整腔下壁固定设有固定板,所述固定板与所述支撑转板铰链连接,本发明在酒精或煤油进入至裂痕内部后,通过移动滑杆组伸缩将动力放大后通过铰链连接带动移动支撑板左右移动,此时移动支撑板左右移动并带动记录笔左右移动,此时记录笔左右移动并在记录板表面留下移动痕迹,同时通过视觉相机对记录板表面的记录痕迹进行实时的监控拍摄输出,方便检测人员观察磁芯板表面的痕迹位置。


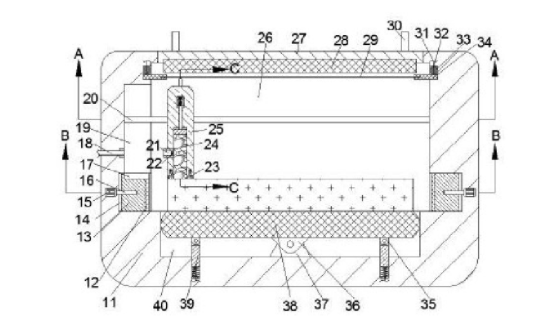

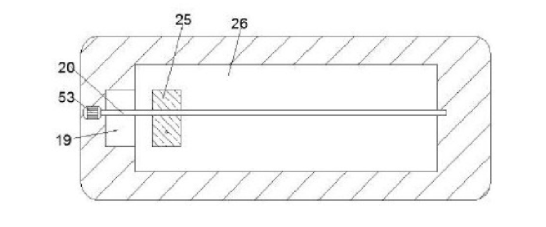

        1.种基于视觉相机系统的磁芯表面裂痕检测设备,包括主机体,其特征在于:所述主机体内设有工作腔,所述工作腔内下璧连通设有调整腔,所述调整腔内.上侧设有能调整水平面位置的支撑板,所述支撑板下端面固定设有支撑转板,所述调整腔下壁固定设有固定板,所述固定板与所述支撑转板铰链连接,所述调整腔下端面连通设有关于所述固定板两侧对称且开口向上的切换滑槽,所述切换滑槽内设有能上下移动的支撑连杆,所述工作腔内设有能左右移动的工作板,所述工作板内设有开口向下的检测腔用于存放检测使用的煤油或酒精,所述检测腔内上侧设有能上下移动的升降活塞,所述检测腔上壁内设有动力滑槽,所述动力滑槽后壁连通设有输出腔:所述输出腔所述动力滑槽内设有动力放大组件,所述动力放大组件包括位于所述动力滑槽内且上下对称的动力板,所述动力放大组件用于检测升降活塞的升降距离并放大,所述工作腔左右壁上侧连通设有升降滑槽,左右两侧所述升降滑槽内设有能上下移动的升降装夹板,左右两侧所述升降装夹板之间装夹有用于进行数据记录的记录板,所述工作腔上壁安装有可拆卸的支撑盖,所述支撑盖下端面固定设有视觉相机,所述支撑盖上端面固定设有扶手,所述工作腔左右两壁下侧连通设有移动腔;所述移动腔内设有装夹组件,所述装夹组件用于夹持放置于所述工作腔内的磁芯板:上下两侧所述动力板后端面铰链连接有移动滑杆组,所述输出腔内后侧设有能前后移动的移动支撑板,所述移动支撑板内设有开口向前的连接滑槽,所述移动滑杆组后侧与所述连接滑槽铰链连接,所述输出腔上壁后侧开口向外,所述移动支撑板上端面安装有用于进行记录的记录笔:所述检测腔左壁连通设有开口向左的连接管道,所述连接管道内固定设有单向阀,所述工作板内下端面设有开口向下且呈圆环形的封闭腔,所述封闭腔内设有能上下移动的封闭连接板,所述封闭连接板上端面与所述封闭腔上壁之间固定连接有封闭弹簧,所述封闭连接板下端面固定连接有封闭弹性板。

        2.根据权利要求I所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述装夹组件用与将磁芯板进行稳定的装夹并方便进行后续的检测工作。


        3.根据权利要求1所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述支撑连杆下端面与所述切换滑槽下壁端面之间固定连接有切换弹簧,所述切换滑槽下壁固定设有电磁铁,所述支撑连杆下端面固定连接有切换拉绳,所述支撑连杆上端面向上延伸至所述调整腔内并设有开向上的支撑连接腔,所述支撑板下端面左右两侧固定设有两侧对称的换向板,所述换向板延伸至所述支撑连接腔内并与所述支撑连接腔内壁铰链连接。

        4.根据权利要求3所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:两侧所述升降装夹板上端面与所述升降滑槽上壁之间固定连接有升降弹簧,所述升降装夹板上端面固定连接有升降拉绳,所述升降拉绳与所述切换拉绳连接。

        5.根据权利要求I所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述动力放大组件用与将升降活塞的移动产生的动力放大。

        6.根据权利要求5所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述工作腔左壁连通设有连通腔,所述连通腔左璧与所述工作腔右璧上侧之间转动设有螺纹轴,所述螺纹轴与所述工作板螺纹连接,所述连通腔左壁内固定设有动力电机,所述螺纹轴左端动力连接于所述动力电机,所述连通腔左壁下侧连通设有外界接入的进液管道。


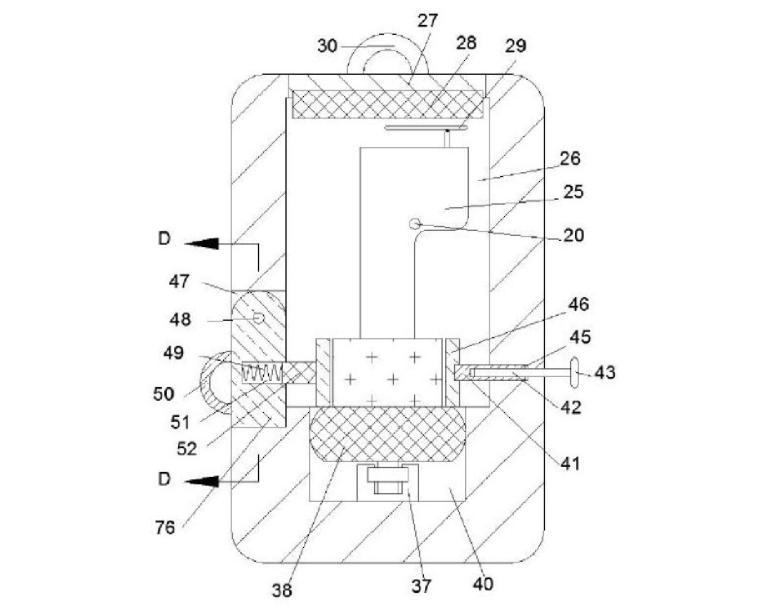

        7.根据权利要求1所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述工作腔前壁连通设有开口向外的翻转腔,所述翻转腔内左右两壁之,间转动设有翻转轴,所述翻转轴外圆面固定连接有能翻转的翻转封闭板,所述翻转封闭板前端面固定设有翻转扶手,所述翻转封闭板内设有开口向后的伸缩腔,所述伸缩腔内设有能前后移动的伸缩滑块,所述伸缩滑块前端面与所述伸缩腔前璧之间固定连接有伸缩弹簧,所述工作腔内前后两侧壁设有两侧对称且能前后移动的装夹固定板,前侧所述装夹固定板与所述伸缩滑块固定连接,所述翻转腔右壁连通设有复位腔,所述翻转轴右端面向右延伸至所述复位腔内并与所述复位腔右壁之间固定连接有复位扭簧。

        8.根据权利要求7所述的种基于视觉相机系统的磁芯表面裂痕检测设备,其特征在于:所述工作腔后壁下侧连通设有装夹滑槽,所述装夹滑槽内设有能前后移动的装夹连杆,所述装夹连杆与后侧所述装夹固定板固定连接,所述装夹固定板后壁转动设有装夹螺纹轴,所述装夹螺纹轴与所述装夹连杆螺纹连接,所述装夹螺纹轴后端面向后延伸至所述主机体后侧并固定连接有手持转盘。
