本发明涉及CNC数控加工中心技术领域，具体涉及某种CNC数控加工中心辅助工装夹具，包括基座和加工单元，所述基座上端中心处开设有放置槽，加工单元设置在基座上；本发明能够解决以下问题：一、传统的数控加工中心在对工件进行固定时，多是在基座上设置固定柱，使其配合工件的预留孔对工件进行固定处理，工件在加工时易出现晃动，缺乏稳定性，从而影响固定效果；二、数控加工中心在对工件进行固定时，大部分是配套使用，无法固定不同大小的工件，因此需要对数控中心的固定装置进行频繁拆卸和更换，增加了工作量，且影响整体工作效率。

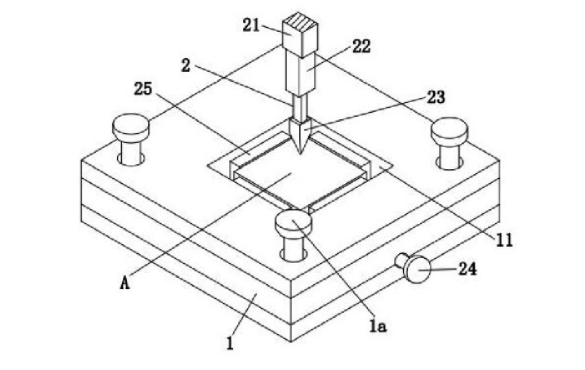

        1.某种CNC数控加工中心辅助工装夹具，包括基座(1)和加工单元(2)，其特征在于：所述基座(1)上端中心处开设有放置槽(11)，加工单元(2)设置在基座(1)上，其中： 所述基座(1)下端开设有与放置槽(11)相连通的下料口(12)，基座(1)上端四个拐角处均通过螺纹孔螺接有锁紧螺钉，且基座(1)内部开设有环形滑槽(13)，环形滑槽(13)右侧开设有与其相连通的圆形槽(14)，圆形槽(14)右端开设有转动孔(15)，转动孔(15)中部开设有花键槽(16)，且花键槽(16)右侧开设有让位槽(17)，沿环形滑槽(13)上端周向等间距开设有与其相连通的限位滑槽(18)，限位滑槽(18)上端开设有与其相连通的滑移槽(19)，且滑移槽(19)另一端与放置槽(11)相连通； 所述加工单元(2)包括承托块(21)、固定气缸(22)、加工刀具(23)、调节组件(24)、夹持组件(25)和更换组件(26)，其中：承托块(21)位于放置槽(11)上方，承托块(21)下端安装有固定气缸(22)，固定气缸(22)伸缩端设置有加工刀具(23)，调节组件(24)转动设置在转动孔(15)内，夹持组件(25)安装在环形滑槽(13)内，更换组件(26)设置在夹持组件(25)内。

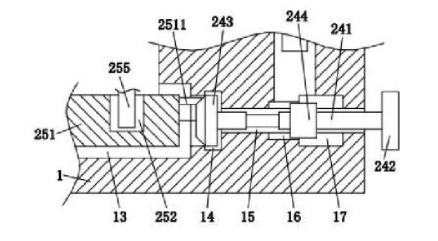

        2.根据权利要求1所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述调节组件(24)包括伸缩轴(241)、转动盘(242)和锥齿轮(243)，其中：所述伸缩轴(241)转动设置在转动孔(15)内，伸缩轴(241)远离圆形槽(14)一侧设置有转动盘(242)，伸缩轴(241)靠近圆形槽(14)一端固定安装有转动设置在圆形槽(14)内的锥齿轮(243)。

        3.根据权利要求2所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述伸缩轴(241)中部外壁固定套设有与花键槽(16)相配合的花键(244)。

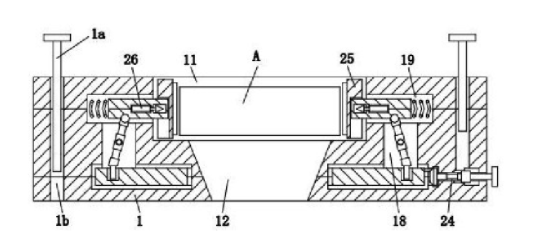

        4.根据权利要求1所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述夹持组件(25)包括环形板(251)、联动槽(252)、限位销(253)、伸缩摆杆(254)、联动销(255)、执行块(256)、复位弹簧(257)和夹持板(258)，其中：所述环形板(251)转动设置在环形滑槽(13)内，环形板(251)上端开设有联动槽(252)，限位销(253)固定安装在限位滑槽(18)内，伸缩摆杆(254)转动套设在限位销(253)外侧，且伸缩摆杆(254)下端铰接有滑动设置在联动槽(252)内的联动销(255)，伸缩摆杆(254)上端铰接有滑动设置在滑移槽(19)内的执行块(256)，且执行块(256)远离放置槽(11)一侧通过复位弹簧(257)与滑移槽(19)相连接，执行块(256)内部开设有固定槽(2561)，固定槽(2561)靠近放置槽(11)一侧开设有推动槽(2562)，且推动槽(2562)前后对称开设有连接孔(2563)，夹持板(258)通过安装槽(2581)卡接在执行块(256)上，且安装槽(2581)内壁开设有限位孔(2582)。

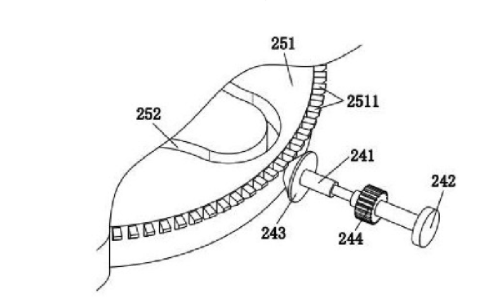

        5.根据权利要求4所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述环形板(251)外壁上侧周向等间距设置有与锥齿轮(243)相啮合的固定齿牙(2511)。

        6.根据权利要求4所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述联动槽(252)为星形槽，且联动槽(252)的拐角处均为弧形结构。

        7.根据权利要求4所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述夹持板(258)相对端均安装有增大摩擦力的固定胶垫(2583)。

        8.根据权利要求4所述的某种CNC数控加工中心辅助工装夹具，其特征在于：所述更换组件(26)包括推动气缸(261)、锥形块(262)、插杆(263)和收缩弹簧(264)，其中：所述推动气缸(261)设置在固定槽(2561)内，推动气缸(261)伸缩端安装有滑动设置在推动槽(2562)内的锥形块(262)，插杆(263)滑动设置在连接孔(2563)内，插杆(263)相对侧均通过收缩弹簧(264)与推动槽(2562)相连接，且插杆(263)相背侧滑动设置在限位孔(2582)内。
