某种金属板材焊接用工装机构

大学仕 2021-09-29 09:06

0点赞 934浏览

本发明提供了某种金属板材焊接用工装机构，属于焊接工装技术领域。该金属板材焊接用工装机构包括底座，底座的一端设有背板，底座的另一端设有落架，背板朝向落架的一侧设有滑座，滑座的顶面两边分别开设有滑槽，在滑座的顶面上设有分别通过滑槽的两个料座，料座的顶面上铰接有能够上下旋转的第一料板。本发明便于整平焊接后的金属板，以利于后续涂装作业，且节省劳动力。

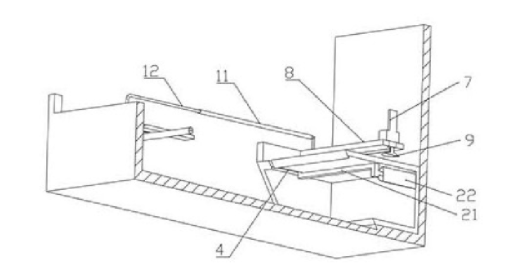

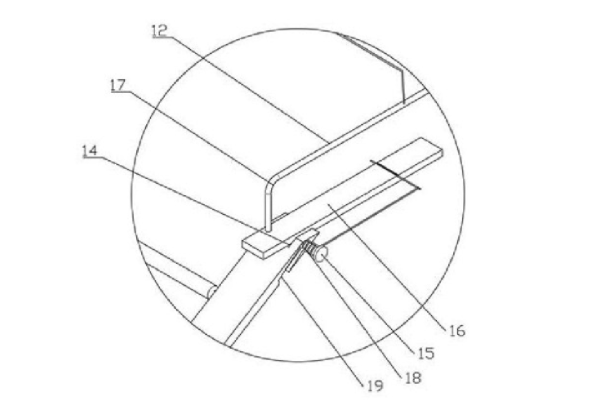

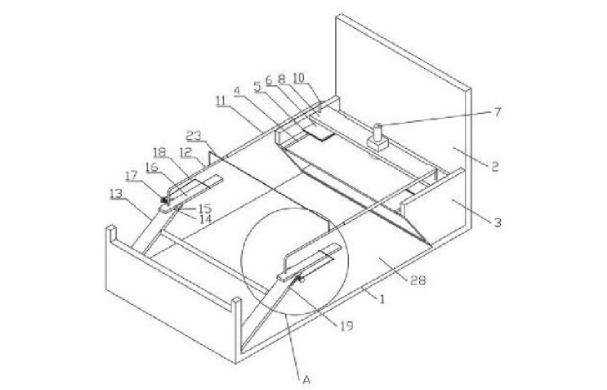

1.某种金属板材焊接用工装机构，包括底座（1），底座（1）的一端设有背板（2），底座（1）的另一端设有落架（13），其特征在于：背板（2）朝向落架(13)的一侧设有滑座（3），滑座（3）的顶面两边分别开设有滑槽（4），在滑座（3）的顶面上设有分别通过滑槽（4）的两个料座（5），料座（5）的顶面上铰接有能够上下旋转的第一料板（6），两个料座（5）通过连接板设有位于第一料板（6）上方的同步板（8），同步板（8）的中间设有输出轴向下的气缸（7），气缸（7）的输出轴上设有位于第一料板（6）上方的夹紧座（9），气缸（7）的输出轴上还连接有向上贯穿在同步板（8）上方的两个连杆（10），每个连杆（10）的顶端设有沿底座（1）的长度方向延伸的套管（11），每个套管（11）内设有插杆（12），气缸（7）带动夹紧座（9）上下动作时，通过连杆（10）带动插杆（12）上下动作，落架（13）的顶部设有铰接槽（14），铰接槽（14）内贯穿有铰接轴（15），通过铰接轴（15）在铰接槽（14）上活动连接有顶面与第一料板（6）的顶面在同一水平面上的第二料板（16），插杆（12）的端部设有向下弯曲且位于第二料板（16）上方的下弯部（17）。

2.根据权利要求1所述的某种金属板材焊接用工装机构，其特征在于，料座（5）上开设有U形腔（24），第一料板（6）的底面上设有转轴（25），第一料板（6）通过转轴（25）活动连接于U形腔（24）内，第一料板（6）与U形腔（24）的内腔底面之间连接有弹簧（26），夹紧座（9）靠近于第一料板（6）带有弹簧（26）一端的上方。

3.根据权利要求2所述的某种金属板材焊接用工装机构，其特征在于，第二料板（16）以铰接轴（15）为分界，使其靠近于滑座（3）的一端的长度尺寸大于其另一端的长度尺寸，下弯部（17）位于第二料板（16）短尺寸的一端上方。

4.根据权利要求3所述的某种金属板材焊接用工装机构，其特征在于，两个料座（5）的底面分别设有滑动在滑槽（4）内的滑轨（20），两个滑轨（20）的底面上共同连接有位于滑座（3）内的臂杆（21），滑座（3）内设有电缸（22），电缸（22）的输出轴连接在臂杆（21）上。
