本实用新型涉及压力管道焊接技术领域，具体是某种压力管道焊接支持装置，包括底座，所述底座的顶端安装有提升机构和夹持组件，所述底座顶端靠近提升机构的两侧设置有辅助支撑机构，所述提升机构包括固定安装于底座顶部外壁的立架，且立架与底座的相对一侧通过轴承转动连接有螺纹杆；本实用新型利用设置的辅助支撑机构，能够在管道提升后，推动C形连架，使顶抵端和支撑杆分别移动至螺纹抵杆和管道的正下方，转动相应的螺纹杆，能够抵动顶抵端和抵块向下持续移动，并利用液压原理，使支撑杆上升，该辅助支撑机构，能够对侧块、移动端块以及管道均起到支撑作用，从而减少提升机构的负荷，并提高管道支撑的稳定性。

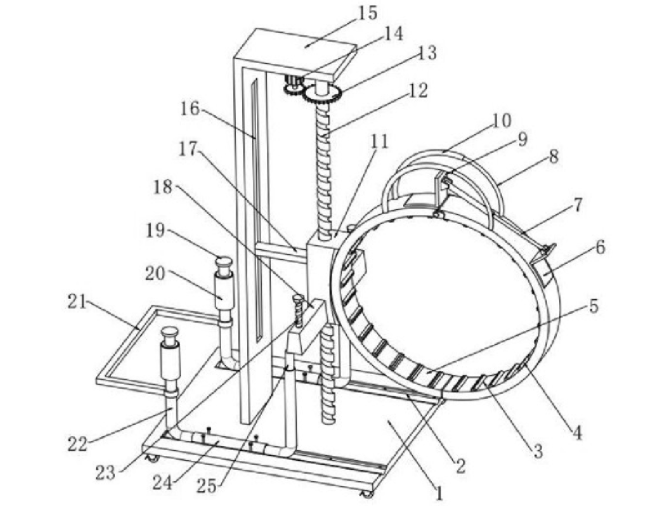

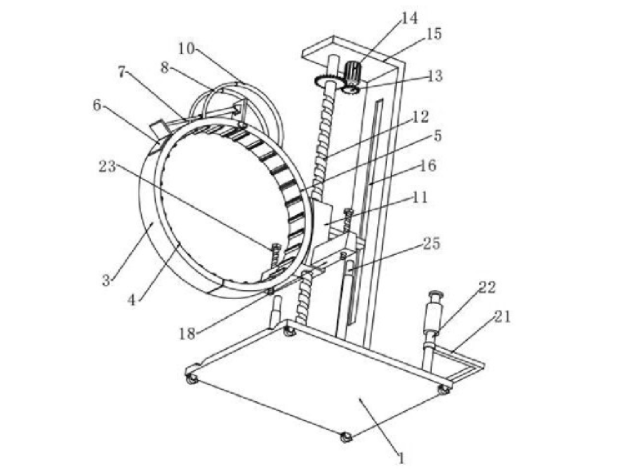

        1.某种压力管道焊接支持装置，包括底座（1），其特征在于：所述底座（1）的顶端安装有提升机构和夹持组件，所述底座（1）顶端靠近提升机构的两侧设置有辅助支撑机构，所述提升机构包括固定安装于底座（1）顶部外壁的立架（15），且立架（15）与底座（1）的相对一侧通过轴承转动连接有螺纹杆（12），所述螺纹杆（12）与立架（15）顶端的相对一侧安装有驱动组件，所述螺纹杆（12）的一端通过螺纹连接有移动端块（11），所述夹持组件包括固定安装于移动端块（11）一侧的固定卡环端（5），且固定卡环端（5）的顶端通过活动连接轴连接有活动卡环端（3），所述活动卡环端（3）和固定卡环端（5）的一侧分别固定安装有连接端板一（6）和连接端板二（9），且连接端板一（6）和连接端板二（9）的相对一侧通过铰链连接有电动伸缩杆（7）。

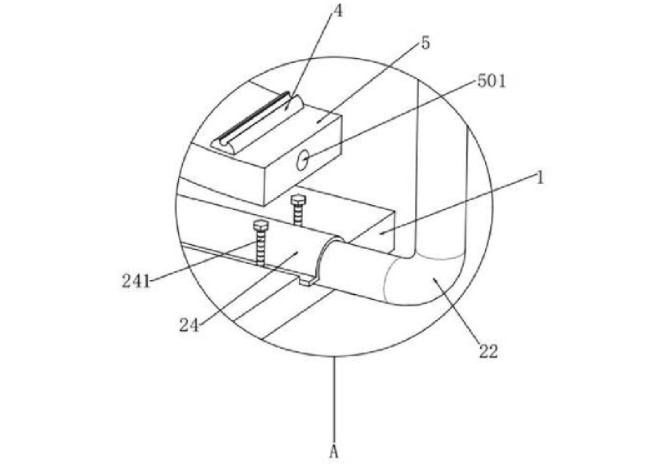

        2.根据权利要求1所述的压力管道焊接支持装置，其特征在于：所述辅助支撑机构包括两个开设于底座（1）上的调节槽（2），且调节槽（2）的内壁均滑动连接有弧形卡板（24），所述弧形卡板（24）的四角均通过螺纹连接有紧固螺栓（241）。

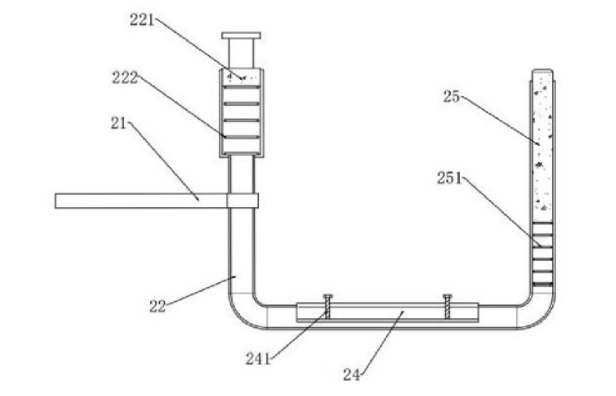

        3.根据权利要求2所述的压力管道焊接支持装置，其特征在于：两个所述弧形卡板（24）的底端均固定安装有U形油腔管（22），且两个U形油腔管（22）的一端设置有阔口筒（20），所述阔口筒（20）内壁滑动连接有抵块（221），且U形油腔管（22）的另一端均滑动连接有支撑杆（25）。

        4.根据权利要求3所述的压力管道焊接支持装置，其特征在于：两个所述U形油腔管（22）的一端固定安装有C形连架（21），所述抵块（221）的顶部外壁固定安装有顶抵端（19），且抵块（221）与阔口筒（20）的相对一侧固定安装有复位弹簧一（222），所述支撑杆（25）与U形油腔管（22）的相对一侧固定安装有复位弹簧二（251）。

        5.根据权利要求4所述的压力管道焊接支持装置，其特征在于：所述移动端块（11）的两侧外壁均固定安装有侧块（18），且两个侧块（18）上均通过螺纹连接有螺纹抵杆（23），所述移动端块（11）靠近立架（15）的一侧外壁固定安装有水平设置的限位端杆（17），且立架（15）的一侧开设有与限位端杆（17）滑动连接的限位滑槽（16）。

        6.根据权利要求1所述的压力管道焊接支持装置，其特征在于：所述固定卡环端（5）和活动卡环端（3）的内壁均固定有多个均匀分布的防滑橡胶条（4），所述固定卡环端（5）的底端开设有弧形插腔（501），且活动卡环端（3）的底端一侧固定有与弧形插腔（501）相适配的弧形插杆（301）。

        7.根据权利要求6所述的压力管道焊接支持装置，其特征在于：所述固定卡环端（5）的顶部两侧均固定安装有弧形筒管（10），且活动卡环端（3）靠近顶端的两侧均固定安装有与弧形筒管（10）滑动配合的弧形导向杆（8）。

        8.根据权利要求1所述的压力管道焊接支持装置，其特征在于：所述驱动组件包括固定安装于立架（15）一侧外壁的旋转电机（14），且旋转电机（14）的输出轴与螺纹杆（12）的一端均键连接有相互啮合的传动齿轮（13）。
