本发明公开了某种瓦楞纸的码垛周转车，包括车体，车体的外壁转动连接有四根转轴，转轴的一端固定有车轮，车体内部挖空且顶部开口，车体内部设置有承接板，承接板的外侧壁与车体的内侧壁滑动连接，承接板的底部固定有多个主压缩弹簧，主压缩弹簧的底部固定有联动板，联动板的顶部固定有接触开关A，车体内设置有驱动联动板上下位移的驱动机构，承接板的下方设置有进一步支撑承接板的辅压机构；码垛在运送过程中不会发生晃动或倾倒等情况，提升运送过程的安全性，提升码垛添加和取出过程的便利性。

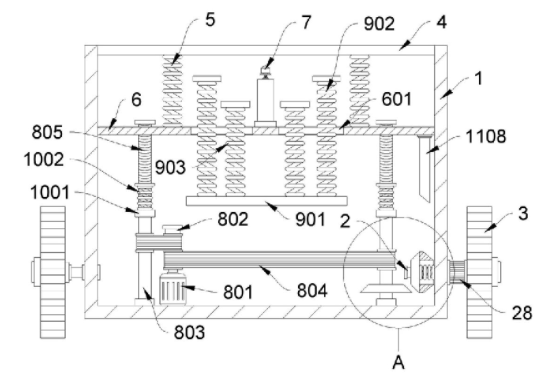

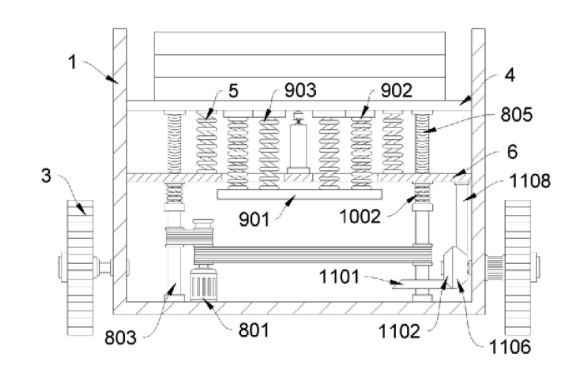

        1.某种瓦楞纸的码垛周转车，包括车体（1），所述车体（1）的外壁转动连接有四根转轴（2），所述转轴（2）的一端固定有车轮（3），其特征在于：所述车体（1）内部挖空且顶部开口，所述车体（1）内部设置有承接板（4），所述承接板（4）的外侧壁与车体（1）的内侧壁滑动连接，所述承接板（4）的底部固定有多个主压缩弹簧（5），所述主压缩弹簧（5）的底部固定有联动板（6），所述联动板（6）的顶部固定有接触开关A（7）；车体（1）内设置有驱动所述联动板（6）上下位移的驱动机构，所述承接板（4）的下方设置有进一步支撑承接板（4）的辅压机构。

        2.根据权利要求1所述的某种瓦楞纸的码垛周转车，其特征在于：所述辅压机构包括设置于联动板（6）下方的置物座（901），所述置物座（901）与车体（1）内壁相固定，置物座（901）的顶部固定有辅压缩弹簧A（902），所述辅压缩弹簧A（902）顶部的初始高度低于接触开关A（7）顶部的初始高度，置物座（901）的顶部还固定有辅压缩弹簧B（903），所述辅压缩弹簧B（903）顶部的初始高度低于辅压缩弹簧A（902）顶部的初始高度，所述联动板（6）上开设有供辅压缩弹簧A（902）和辅压缩弹簧B（903）通过的连通槽（601）。

        3.根据权利要求1所述的某种瓦楞纸的码垛周转车，其特征在于：所述驱动机构包括安装于车体（1）内壁底部的驱动电机（801），所述驱动电机（801）的输出端连接有联动轴（802），所述联动轴（802）的两侧设置有与车体（1）底部转动连接的驱动轴（803），所述联动轴（802）的外侧分别与两个驱动轴（803）的外侧绕卷有两个驱动带（804）；两个所述驱动轴（803）的较上一端开设有外螺纹（805），所述联动板（6）上对应开设有内螺纹孔，驱动轴（803）较上一端通过所述内螺纹孔与联动板（6）螺纹连接，所述外螺纹（805）的下方设置有转接件。

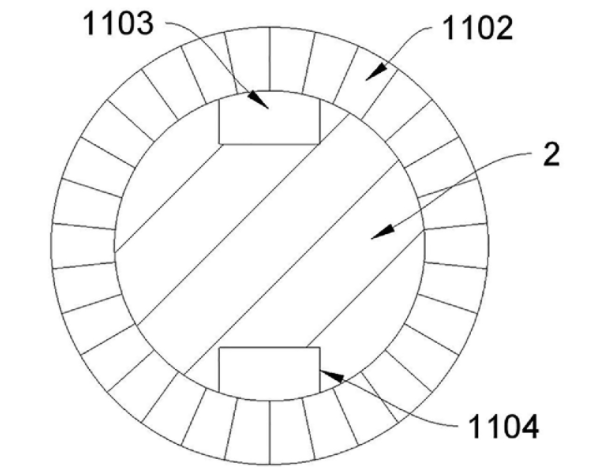

        4.根据权利要求1所述的某种瓦楞纸的码垛周转车，其特征在于：所述车体（1）内设置有带动车轮（3）转动的衔接机构，所述衔接机构包括固定于一根驱动轴（803）外侧壁的斜齿轮A（1101），所述斜齿轮A（1101）靠近车轮（3）的一侧设置有斜齿轮B（1102），所述斜齿轮B（1102）套设于所述转轴（2）外侧，斜齿轮B（1102）的内侧壁固定有衔接块（1103），处于斜齿轮B（1102）外侧的转轴（2）外侧壁开设有供衔接块（1103）滑动的衔接槽（1104），斜齿轮B（1102）与车体（1）内壁之间套设有拉伸弹簧（1105），所述斜齿轮B（1102）靠近车轮（3）的侧壁固定有锥台（1106），所述锥台（1106）中部开设有供拉伸弹簧（1105）通过的容纳孔（1107），所述联动板（6）的底部固定有导板（1108），所述导板（1108）的底部与所述锥台（1106）的外壁形状相适配。

        5.根据权利要求3所述的某种瓦楞纸的码垛周转车，其特征在于：所述转接件包括固定于驱动轴（803）外壁的支撑座（1001），所述支撑座（1001）的顶部固定有套设于驱动轴（803）外侧的缓冲弹簧（1002）。

        6.根据权利要求5所述的某种瓦楞纸的码垛周转车，其特征在于：所述车体（1）一侧壁设置有外框（12），所述外框（12）内安装有直线驱动器（13），所述直线驱动器（13）的伸缩端固定有连接板（14），所述连接板（14）的靠近车体（1）内部的侧面穿过车体（1）外壁，连接板（14）靠近车体（1）一端的顶部固定有推板（15），连接板（14）靠近车体（1）一端的底部设置有呈T形的压板（16），连接板（14）的底部开设有供压板（16）滑动连接的T形槽（1401），当直线驱动器（13）处于未伸长状态时，连接板（14）、推板（15）和压板（16）靠近车体（1）内部的侧面与车体（1）内壁平齐，所述压板（16）靠近车体（1）内部侧壁的底端开设有斜角A（17），所述联动板（6）靠近压板（16）的侧面对应开设有斜角B（18），联动板（6）上开设有供压板（16）向车体（1）内部滑动的滑道。

        7.根据权利要求6所述的某种瓦楞纸的码垛周转车，其特征在于：所述车体（1）于外框（12）相对的侧壁铰接有启闭窗（19），铰接端位于启闭窗（19）底部且横向设置，所述启闭窗（19）的侧壁铰接有扣套（20），所述车体（1）的侧壁固定有供扣套（20）插接的卡块（21），所述扣套（20）的侧壁固定有磁块A，卡块（21）的外侧设置有固定于车体（1）侧壁的磁块B，当卡块（21）与扣套（20）插接配合时，磁块A与磁块B磁性相吸；所述车体（1）外壁于启闭窗（19）的下方设置有供启闭窗（19）放置的抵架（22），所述抵架（22）的顶部与所述启闭窗（19）的底部平齐。

        8.根据权利要求7所述的某种瓦楞纸的码垛周转车，其特征在于：所述外框（12）远离车体（1）的侧面安装有接触开关B（23），所述抵架（22）远离车体（1）的侧面安装有接触开关C（24），接触开关B（23）和接触开关C（24）的两侧均设置有卸压块（25），车体（1）运送道的两端均设置接触件，接触件包括接触板（26），接触板（26）靠近车体（1）的侧壁设置有卸压弹簧（27），卸压弹簧（27）的位置与卸压块（25）的位置相对应。

        9.根据权利要求2所述的某种瓦楞纸的码垛周转车，其特征在于：多个所述主压缩弹簧（5）于承接板（4）下对称设置，多个所述辅压缩弹簧A（902）和辅压缩弹簧B（903）于置物座（901）上对称设置。

        10.根据权利要求4所述的某种瓦楞纸的码垛周转车，其特征在于：与所述斜齿轮A（1101）相固定的转轴（2）外侧面固定有辊轮A，所述辊轮A处于车体（1）外侧，与该转轴（2）同侧的另一转轴（2）外侧面固定有辊轮B，所述辊轮A与辊轮B的外侧绕卷有传动带（28）。
