本发明公开了某种纸箱包装废料回收装置，包括主体板、烘干设备、压紧设备，所述主体板上开设有若干分选孔，所述主体底壁焊接有若干支撑腿，所述主体板上设置有回送机构；所述回送机构，其用于将未干燥彻底的纸箱送回再次干燥，所述回送机构还包括回送孔、开合板、第一电磁铁、永磁体、复位弹簧、回送板，所述回送孔开设在主体板内。优点在于：本发明相较于现有技术，可以实时监测输送出纸箱的水分含量，并及时进行回送二次烘干，避免了含水较高的纸箱影响其他纸箱的再利用，同时通过装置本身设备进行回送，不需要外设返送设备，节约成本、降低能耗，且可以适用于不同规格纸箱的分选，具有更强的实用性。

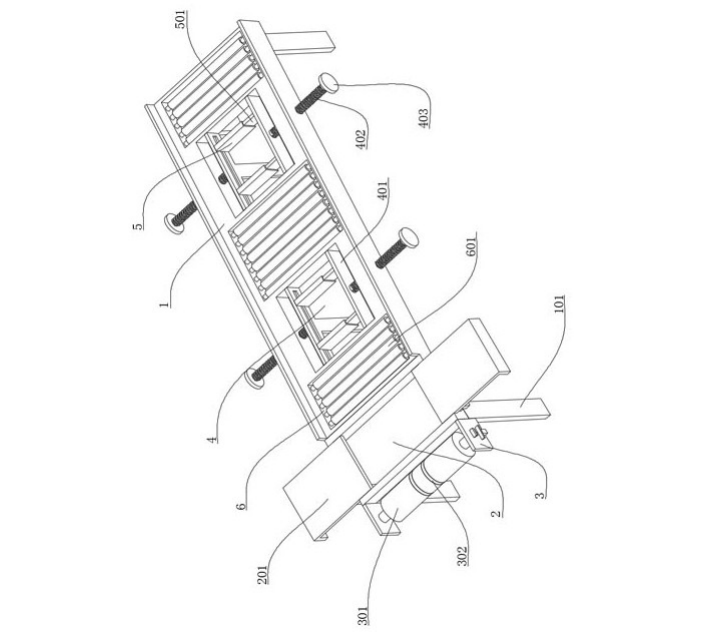

        1.某种纸箱包装废料回收装置，包括主体板（1）、烘干设备（7）、压紧设备（8），其特征在于，所述主体板（1）上开设有分选孔（4），所述主体板（1）架设于若干支撑腿（101）上，所述主体板（1）上设置有回送机构； 所述回送机构，其用于将未干燥彻底的纸箱送回再次干燥，所述回送机构还包括回送孔（2）、开合板（201）、第一电磁铁（202）、永磁体（203）、复位弹簧（204）、回送板（205），所述回送孔（2）开设在主体板（1）内，所述回送孔（2）侧壁滑动连接有两个开合板（201），所述主体板（1）相对的两个侧壁均安装有第一电磁铁（202），所述开合板（201）侧壁固定连接有与第一电磁铁（202）一一对应的永磁体（203），所述复位弹簧（204）位于所述开合板（201）与主体板（1）之间，所述回送板（205）与支撑腿（101）固定连接。

        2.根据权利要求1所述的某种纸箱包装废料回收装置，其特征在于，所述主体板（1）侧壁设置有感应机构，其用于感应纸箱是否烘干彻底，所述感应机构还包括安装板（3）、感应辊（301）、导电环（302）、第二电磁铁（303）、触发块（304）、延时开关（307），所述主体板（1）侧壁焊接有两个安装板（3），所述感应辊（301）通过轴承转动连接在两个所述安装板（3）之间，所述感应辊（301）嵌设有两个导电环（302），所述第二电磁铁（303）、延时开关（307）均与其中一个所述安装板（3）远离感应辊（301）一侧的侧壁固定连接，所述触发块（304）与安装板（3）侧壁滑动连接，所述触发块（304）设置在所述第二电磁铁（303）与延时开关（307）之间，两个所述导电环（302）与第二电磁铁（303）通过导线电连接，所述延时开关（307）与第一电磁铁（202）通过导线电连接。

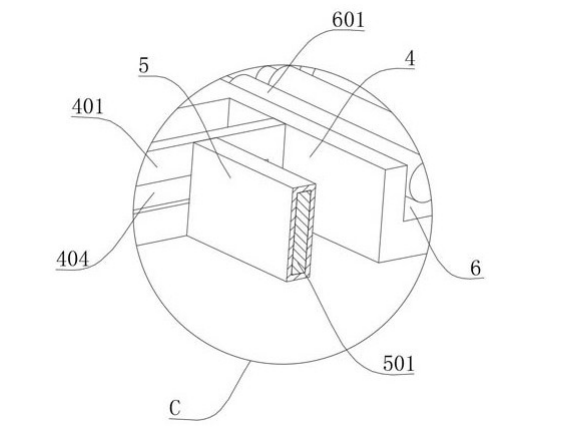

        3.根据权利要求1所述的某种纸箱包装废料回收装置，其特征在于，所述分选孔（4）内设置有纵向调节机构，其用于调节分选孔（4）纵向距离，所述纵向调节机构还包括调节板（401）、螺纹杆（402）、操作轮（403）、第二滑动槽（404）、第二滑块（405）、横向调节机构，每个所述分选孔（4）内侧壁滑动套接有两个调节板（401），所述主体板（1）侧壁螺纹连接有若干螺纹杆（402），所述螺纹杆（402）位于分选孔（4）内的一端与对应的所述调节板（401）侧壁通过轴承转动连接，所述操作轮（403）与所述螺纹杆（402）位于主体板（1）外部的一端固定连接，两个所述调节板（401）相对一侧的侧壁均开设有第二滑动槽（404），所述第二滑动槽（404）滑动连接有第二滑块（405），所述横向调节机构设置在两个所述调节板（401）之间。

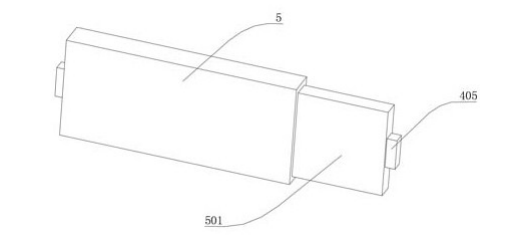

        4.根据权利要求3所述的某种纸箱包装废料回收装置，其特征在于，所述横向调节机构，其用于调节分选孔（4）横向距离，所述横向调节机构还包括滑套（5）、滑动板（501）、连接弹簧（502），其中一侧的所述调节板（401）内的第二滑块（405）固定连接有滑套（5），另一侧的所述调节板（401）内的第二滑块（405）固定连接有滑动板（501），所述滑套（5）与滑动板（501）滑动套接，所述连接弹簧（502）位于所述滑套（5）与滑动板（501）之间固定连接有若干个。

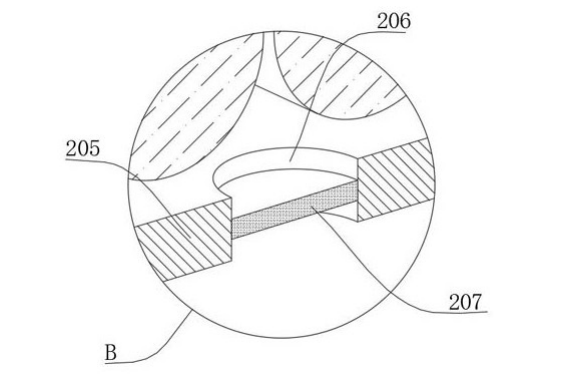

        5.根据权利要求1所述的某种纸箱包装废料回收装置，其特征在于，所述回送板（205）内开设有若干通孔（206），所述通孔（206）内均设置有吸水海绵（207）。

        6.根据权利要求1所述的某种纸箱包装废料回收装置，其特征在于，所述主体板（1）开设有若干凹槽（6），所述凹槽（6）内侧壁通过轴承转动连接有若干辊轮（601）。

        7.根据权利要求2所述的某种纸箱包装废料回收装置，其特征在于，其中一个所述安装板（3）远离感应辊（301）一侧的侧壁开设有第一滑动槽（305），所述安装板（3）通过第一滑动槽（305）滑动连接有第一滑块（306），所述第一滑块（306）与触发块（304）固定连接，所述第一滑动槽（305）为T形滑动槽，所述第一滑块（306）的截面为T字形。
