本发明提供某种熔融硅砖输送理料码垛机，主要涉及熔融硅砖生产领域。某种熔融硅砖输送理料码垛机，用于一端带有纵向贯穿槽的熔融硅砖的输送理料码垛；包括依次设置的一级带式输送机、理料段、二级带式输送机、翻转段、三级带式输送机、码垛段以及控制器；所述理料段的下底边与一级带式输送机对接，所述理料段的上底边与二级带式输送机对接，所述翻转段连接在二级带式输送机与三级带式输送机之间。本发明的有益效果在于：本发明能够自动实现熔融硅砖的理料、输送以及小范围的码垛作业，极大的减少人工理料的劳动量，提高了熔融硅砖的生产运输效率，节省了人力成本。

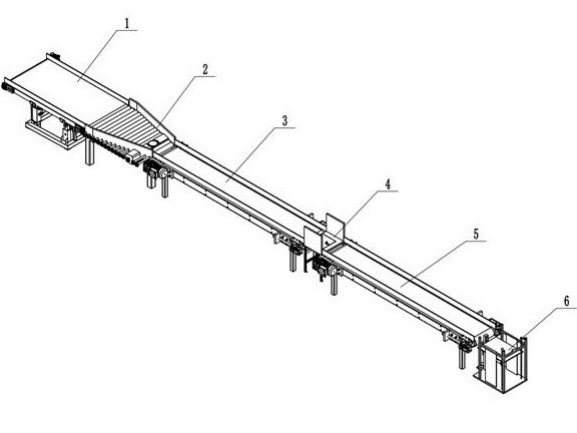

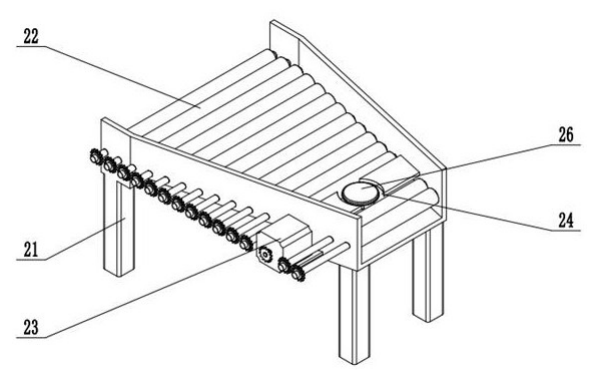

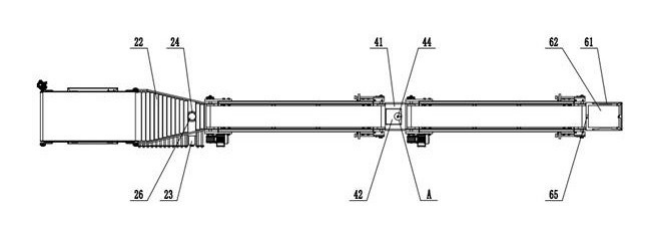

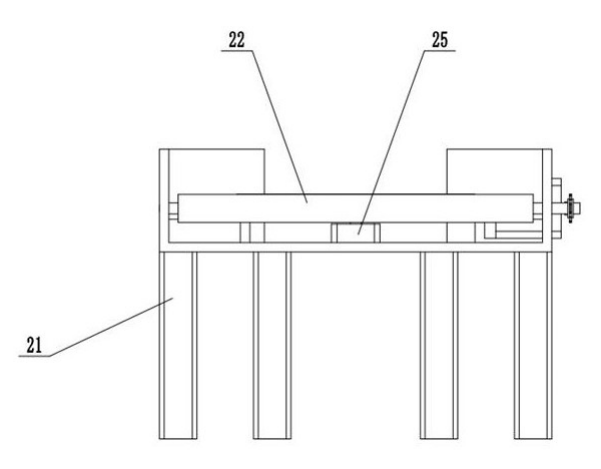

        1.某种熔融硅砖输送理料码垛机，用于一端带有纵向贯穿槽的熔融硅砖的输送理料码垛；其特征在于：包括依次设置的一级带式输送机（1）、理料段（2）、二级带式输送机（3）、翻转段（4）、三级带式输送机（5）、码垛段（6）以及控制器；所述理料段（2）包括理料架（21），所述理料架（21）顶面呈等边梯形，所述理料架（21）的下底边与一级带式输送机（1）对接，所述理料架（21）的上底边与二级带式输送机（3）对接，所述理料架（21）顶面上转动设置若干传动辊（22），所述传动辊（22）的长度自理料架（21）上靠近一级带式输送机（1）一端向靠近二级带式输送机（3）一端递减，所述理料架（21）一端设置驱动电机（23），所述驱动电机（23）用于驱动传动辊（22）同轴转动，靠近二级带式输送机（3）一端的相邻两个所述传动辊（22）之间具有空隙（24），所述空隙（24）处设置与理料架（21）固定连接的转动电机（25），所述转动电机（25）的电机轴上设置转动头（26）；所述翻转段（4）连接在二级带式输送机（3）与三级带式输送机（5）之间，所述翻转段（4）包括翻转架（41），所述翻转架（41）顶面铰接翻转板（42），所述翻转板（42）的铰接点为靠近三级带式输送机（5）一端，所述翻转板（42）底部与翻转架（41）之间设置翻转液压缸（43），所述翻转板（42）顶部铰接接触头（44），所述接触头（44）可放倒到与翻转板（42）共面，所述翻转板（42）底面上设置用于驱动接触头（44）的翻转电机（45），所述接触头（44）前端设置第一传感器（46），所述接触头（44）侧边上设置第二传感器（47），所述码垛段（6）设置在三级带式输送机（5）末端，所述码垛段（6）包括升降架（61），所述升降架（61）上呈垂直滑动设置升降板（62），所述升降板（62）与升降架（61）之间设置伺服升降机构（63），所述升降架（61）上设置与熔融硅砖相适应的第三传感器（64），所述翻转液压缸（43）、翻转电机（45）、伺服升降机构（63）、第一传感器（46）、第二传感器（47）以及第三传感器（64）均与控制器电连接。

        2.根据权利要求1所述的某种熔融硅砖输送理料码垛机，其特征在于：所述传动辊（22）为橡胶辊，所述转动头（26）顶部设置若干橡胶凸起。

        3.根据权利要求1所述的某种熔融硅砖输送理料码垛机，其特征在于：所述翻转板（42）长度为熔融硅砖长度的2/3。

        4.根据权利要求1所述的某种熔融硅砖输送理料码垛机，其特征在于：所述伺服升降机构（63）包括滑道（65）、丝杠（66）以及伺服电机（67），所述滑道（65）为空心滑道，所述滑道（65）垂直设置在升降架（61）上靠近三级带式输送机（5）一端，所述滑道（65）与熔融硅砖的纵向贯穿槽相适应，所述丝杠（66）设置在滑道（65）内，所述伺服电机（67）设置在升降架（61）底部，所述伺服电机（67）与丝杠（66）通过锥齿轮传动，所述升降板（62）靠近滑道（65）一端设置与滑道相适应的滑块以及与丝杠（66）相配合的丝杠螺母。

        5.根据权利要求4所述的某种熔融硅砖输送理料码垛机，其特征在于：所述升降架（61）远离滑道（65）一端垂直设置一对导向柱（68），所述升降板（62）上设置与导向柱（68）相配合的直线轴承（69）。
