硬质纸张卡片压印装置及方法

大学仕 2021-01-21 09:41

0点赞 621浏览

本发明涉及硬质纸张卡片压印装置，包括工作台、安装在所述工作台台面上的可调堆放仓、位于所述可调堆放仓内的卡片输送机构、固定安装在所述工作台台面上的压印机构、固定安装在所述工作台上的推板机构、一对安装在所述工作台台面上且相对布置的落料导向机构和固定安装在所述工作台底端面上的方形码垛仓，本发明提供的装置相比较传统的压印装置则完全实现了硬质纸张卡片压印加工过程中送料、压印、码垛的自动化操作，自动化程度高，加工效率高，解决了人工送料、取料、堆放码垛的麻烦。

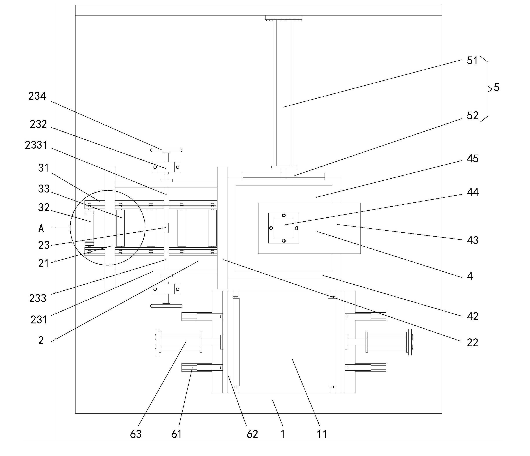

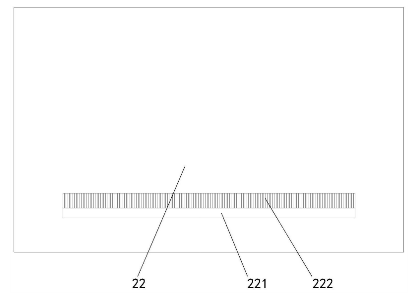

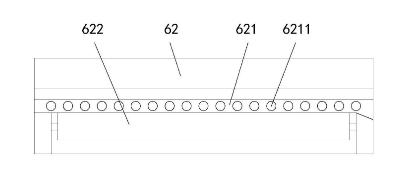

1.硬质纸张卡片压印装置，包括工作台：1、安装在所述工作台：1、台面上的可调堆放仓：2、位于所述可调堆放仓：2、内的卡片输送机构：3、固定安装在所述工作台：1、台面上的压印机构：4、固定安装在所述工作台：1、上的推板机构：5、一对安装在所述工作台：1、台面上且相对布置的落料导向机构：6、和固定安装在所述工作台：1、底端面上的方形码垛仓：7、其特征在于,所述压印机构：4、紧贴在所述可调堆放仓：2、旁，所述工作台：1、上设有方形的落料口：11、所述码垛仓：7、设置在所述落料口：11、的正下方位置，一对所述落料导向机构：6、相对设置在所述落料口：11、处，一对所述落料导向机构：6、和所述推板机构：5、分布在所述压印机构：4、的两侧，所述推板机构：5、的推送方向正对所述落料导向机构：6、的的导向方向且相对所述卡片输送机构：3、的输送方向垂直设置，所述推板机构：5、可将卡片从所述压印机构：4、推至所述落料口：11、处所述可调堆放仓：2、包括一号固定仓板：21、二号固定仓板：22、和可调仓板机构：23、所述一号固定仓板：21、和所述二号固定仓板：22、均固定安装在所述工作台：1、台面上且平行设置，所述可调仓板机构：23、包括一对相对设置的活动仓板：231、两个带座轴承：232、转动安装在两个所述带座轴承：232、之间的驱动杆：233、和固定安装在所述驱动杆：233、两端的手轮：234、所述活动仓板：231、滑动安装在所述一号固定仓板：21、和所述二号固定仓板：22、之间且底部与所述工作台：1、台面接触，位于每个所述活动仓板：231、的外侧均布置有所述带座轴承：232、所述驱动杆：233、上设有两段旋向相反设置的螺杆部：2331、一对所述活动仓板：231、与两段所述螺杆部：2331、对应螺纹连接，所述二号固定仓板：22、上设有长条矩形状的卡片出口：221、位于所述卡片出口：221、的内顶端面安装有导向毛刷：222、所述导向毛刷：222、与所述卡片出口：221、的内下端面留有间隙，所述卡片输送机构：3、的输送方向正对所述卡片出口：221、所述落料导向机构：6、包括固定安装在所述工作台：1、台面上的两列滑轨：61、滑动安装在两列所述滑轨：61、上的导向板：62、和水平固定安装在所述工作台：1、台面上的推拉气缸：63、所述导向板：62、的滑动方向相对所述卡片输送机构：3、的输送方向平行设置，所述推拉气缸：63、的输出端固定在所述导向板：62、的背面，所述导向板：62、的正面设有沿输送方向的导向槽：621、所述导向槽：621、面向所述推板机构：5、的一端做扩口处理，所述导向槽：621、的内侧壁上均匀分布有滚珠：6211、所述导向板：62、上位于所述导向槽：621、的前端设有转动安装的落料辊筒：622、所述落料辊筒：622、的水平上切面与所述导向槽：621、的下端面齐平。

2.根据权利要求1所述的硬质纸张卡片压印装置，其特征在于所述卡片输送机构：3、包括固定安装在所述工作台：1、台面上且水平设置的一对安装条轨：31、转动安装在一对所述安装条轨：31、之间的双头输出管状电机：32、位于所述可调堆放仓：2、内的多个输送托辊：33、和两条传动链：34、所述安装条轨：31、的截面呈凹形，所述安装条轨：31、位于所述可调堆放仓：2、内且一端垂直延伸至所述一号固定仓板：21、的外侧，所述双头输出管状电机：32、位于所述一号固定仓板：21、的外侧，所述双头输出管状电机：32、的两头输出端均设有主动链轮：321、多个所述输送托辊：33、均转动安装在一对所述安装条轨：31、上且均匀分布，所述输送托辊：33、的两端均设有从动链轮：331、两侧的所述主动链轮：321、和两侧的所述从动链轮：331、对应分布在同侧的所述安装条轨：31、的凹形槽内，每个所述安装条轨：31、凹形槽内的所述主动链轮：321、和所述从动链轮：331、均套接有所述传动链：34。

3.根据权利要求1所述的硬质纸张卡片压印装置，其特征在于所述压印机构：4、包括固定安装在所述工作台：1、上的下模座：41、固定安装在所述下模座：41、上端的凹模板：42、固定安装在所述工作台：1、上的倒L形的安装架：43、固定安装在所述安装架：43、顶端的压印气缸：44、位于所述安装架：43、下方的上模座：45、和固定安装在所述上模座：45、底端的凸模板：46、所述凹模板：42、紧贴在所述二号固定仓板：22、的外侧壁上，所述压印气缸：44、的输出端穿过所述安装架：43、且与所述上模座：45、的顶端固定连接。
