檩条自动化裁剪设备

大学仕 2020-12-28 10:27

0点赞 487浏览

摘要：

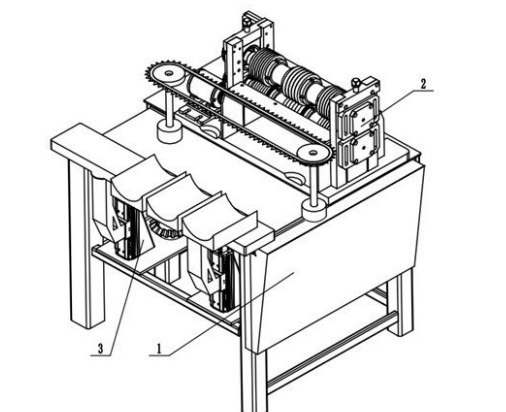

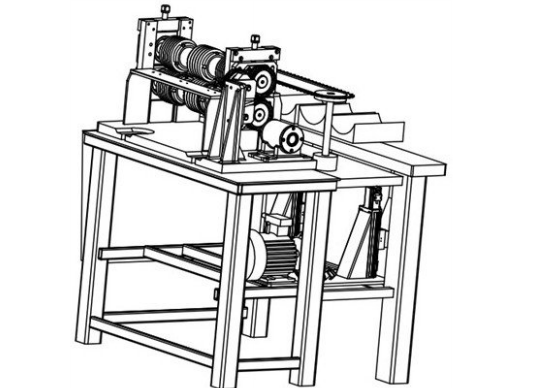

一种檩条自动化裁剪设备包括支撑切割机构、打磨机构、举升机构。支撑切割机构包括支撑部分、切割部分和圆木放置部分，切割部分固定安装在支撑部分上，切割部分可以实现对圆木的切割，支撑部分上设有圆木放置部分，打磨机构固定安装在支撑部分上，打磨机构用于将切好的板子进行打磨消除木刺，举升机构的底端固定安装在支撑部分，其顶端与圆木放置部分固定连接，举升机构将圆木放置部分进行抬高，方便裁剪。

背景技术：

檩条亦称檩子、桁条，垂直于屋架或椽子的水平屋顶梁，用以支撑椽子或屋面材料，农村盖房通常需要木质的檩条，制作木质的檩条通常人们通过电锯去切割圆木去制作，从而导致檩条不够平整，而且还有毛刺，缺乏自动化器械导致生产效率低下，通过检索现有技术没有发现关于檩条自动化裁剪设备的专利，因此我们急需发明一种檩条自动化裁剪设备，不仅可以将圆木裁剪成檩条，还可以将木檩条上的毛刺进行打磨，从而去解决上述问题。

发明内容：

针对上述问题，本发明通过切割电机驱动主动锥形轮，进而使从动锥形轮带动转动杆，从而实现了链条轮上的链条切片实现循环转动，从而实现了自动化切割的功效，通过伺服电机带动主动驱动齿轮，主动驱动齿轮去驱动齿轮，齿轮驱动齿轮，齿轮驱动齿轮实现了底部传动轴和顶部传动轴在同一个方向运动，从而实现了檩条在传递的过程中实现了除毛刺的功效。

本发明所使用的技术方案是：

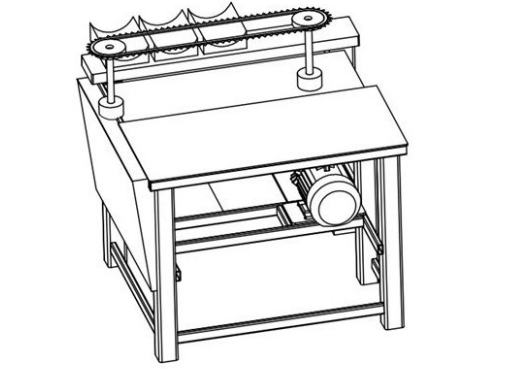

切割部分包括切割电机、主动锥形轮、从动锥形轮、支撑转轴、转动杆、链条轮和链条切片，切割电机固定安装在底架中部的支架上，其电机轴与主动锥形轮固定连接，从动锥形轮转动安装在固定板的上端面主，动锥形轮与从动锥形轮相互啮合，支撑转轴固定安装在桌板上，转动杆的底端与从动锥形轮固定连接，其中部与支撑转轴内部的转动部分固定连接，链条轮固定安装在转动杆的上端面，链条轮与链条切片滚动配合。

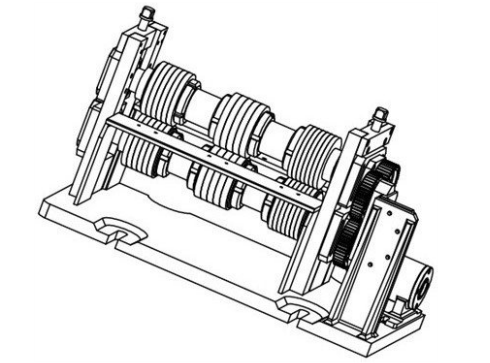

圆木放置部分包括，活动板和圆木放置槽，活动板的下端面与圆形块的上端面固定连接，圆木放置槽的下端面与活动板的上端面固定连接。打磨机构包括长板、齿轮支座、顶部传动轴、底部传动轴、打磨轮和调节杆，长板的下端面与桌板的上端面固定连接，齿轮支座固定安装在长板的上端面，顶部传动轴和底部传动轴转动安装在长板上端面的挡板上，顶部传动轴和底部传动轴上设有打磨轮，长板上端面的挡板上设有调节杆。

打磨机构还包括，伺服电机、主动驱动齿轮、伺服电机固定安装在长板的上端面，其电机轴与主动驱动齿轮固定连接，齿轮固定安装在底部传动轴上，齿轮固定安装在顶部传动轴上齿轮固定安装在齿轮支座上端的转轴上，主动驱动齿轮与齿轮相互啮合，齿轮相互啮合。

举升机构包括丝杠固定板、丝杠支座、丝杠电机、丝杠滑块、举升板和圆形块，丝杠固定板固定安装在固定板的上端面，丝杠支座固定安装在丝杠固定板的侧端面上，丝杠支座的上端面设有丝杠电机，丝杠滑块内部的螺纹与丝杠支座内部的丝杠进行螺纹配合，举升板固定安装在丝杠滑块上，举升板的上端面与圆形块的下端面固定连接。控制器包括显示屏幕、操作按钮和处理器，处理器用于编写控制程序和处理控制信息显示屏幕用于显示设备的工作信息，操作按钮用于设备的运行。

由于本发明采用了上述技术方案，本发明具有以下优点：

1、通过切割电机驱动主动锥形轮，进而使从动锥形轮带动转动杆，从而实现了链条轮上的链条切片实现循环转动，从而实现了自动化切割的功效。

2、通过伺服电机带动主动驱动齿轮，主动驱动齿轮去驱动齿轮，齿轮驱动齿轮，齿轮驱动齿轮，实现了底部传动轴和顶部传动轴在同一个方向运动，从而实现了檩条在传递的过程中实现了除毛刺的功效。

3、通过丝杠电机驱动丝杠滑块，进而使举升板向上运动，从而使圆形块推动活动板上的圆木放置槽向上运动，进而方便了对切割后的圆木进行再一次的切割，圆木可以根据自身的直径去切割成指定厚度的檩条。
