用于激光切割机的上下料悬臂

大学仕 2020-02-13 07:47

0点赞 823浏览

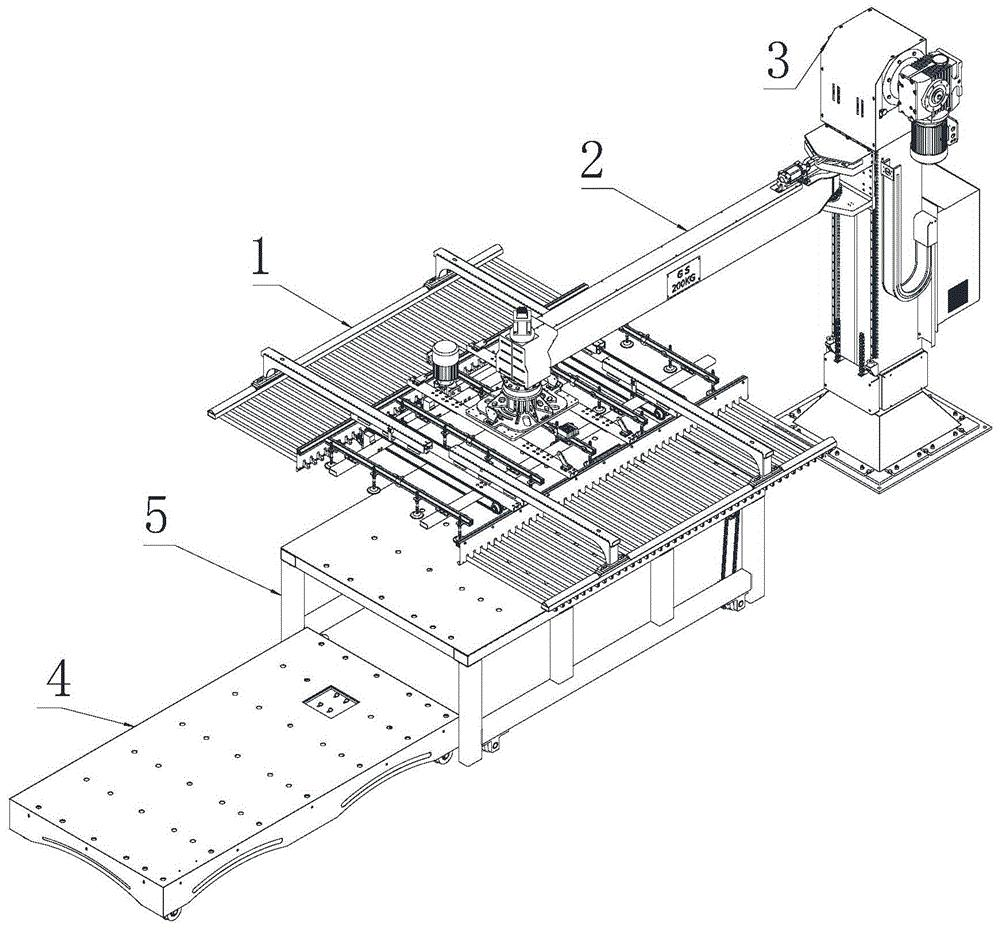

本发明公开了一种用于激光切割机的上下料悬臂，包括吸盘插架、悬臂、立柱、原料车和成品车;吸盘插架包括吸盘插架主体、吸盘安装铝型材、吸盘插架安装主板、气动吸盘、分离板材组件、气动控制组件;悬臂包括悬臂主体、上下运动安装板、悬臂主体安装件、链条连接过渡件、上下运动导向滑块、悬臂旋转主轴、悬臂上下运动链条安装块、伺服驱动组件和机械传动组件;立柱包括立柱主体、走线拖链、上下运动直线导轨和上下传动组件;原料车包括原料车主体和原料车驱动组件，成品车包括成品车主体和成品车驱动组件。本发明通过电气结构与机械结构的传动实现激光切割机的全自动上下料，从而大大的提高生产效率并隔绝安全隐患。

技术领域

[0001] 本发明涉及一种激光切割机，尤其涉及一种用于激光切割机的上下料悬臂。

背景技术

[0002] 随着现代机械加工业的快速发展，市场对钣金材料的切割质量和精度要求的不断提高，激光切割机是目前效率最快、切割精度最高的切割设备，在各切割加工环节中被广泛应用。
[0003] 下料方式为切割结束并待其冷却后人工搬运下料，人工搬运方式大大的降低了生产效率，且存在较大安全隐患，还可能由于人为操作不当造成一系列安全生产事故。
[0004] 上下料机械手等设备，用于替代人工搬运上下料，但现有技术的上下料机械手等设备智能化、自动化效果较差，由于各部件之间的传动不同步，导致上下料动作无法满足生产节奏，影响生产进度，还可能导致废料等问题。
